Konstrukcje dachowe
58 660 00 88
Chylońska 191 81-007 Gdynia

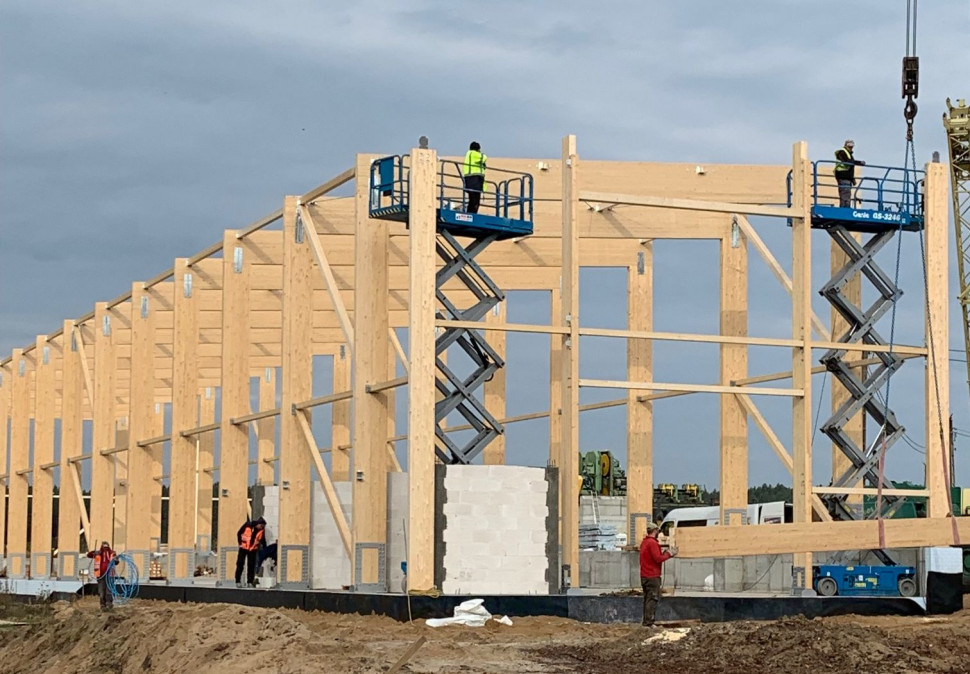

Konstrukcję nośną hali stanowią ramy z drewna klejonego w rozstawach co około 5m. Na konstrukcję ram składają się:
- Słupy z drewna klejonego
- Dźwigary dwutrapezowe w części pionowej budynku
- Dźwigary proste w części poziomej budynku
- Dźwigary proste w ścianach szczytowych budynku
Słupy z drewna klejonego utwierdzone w fundamentach przy pomocy okuć indywidualnych i kotew połączonych ze zbrojeniem fundamentów. Dźwigary połączone przegubowo ze słupami za pomocą okuć indywidualnych.

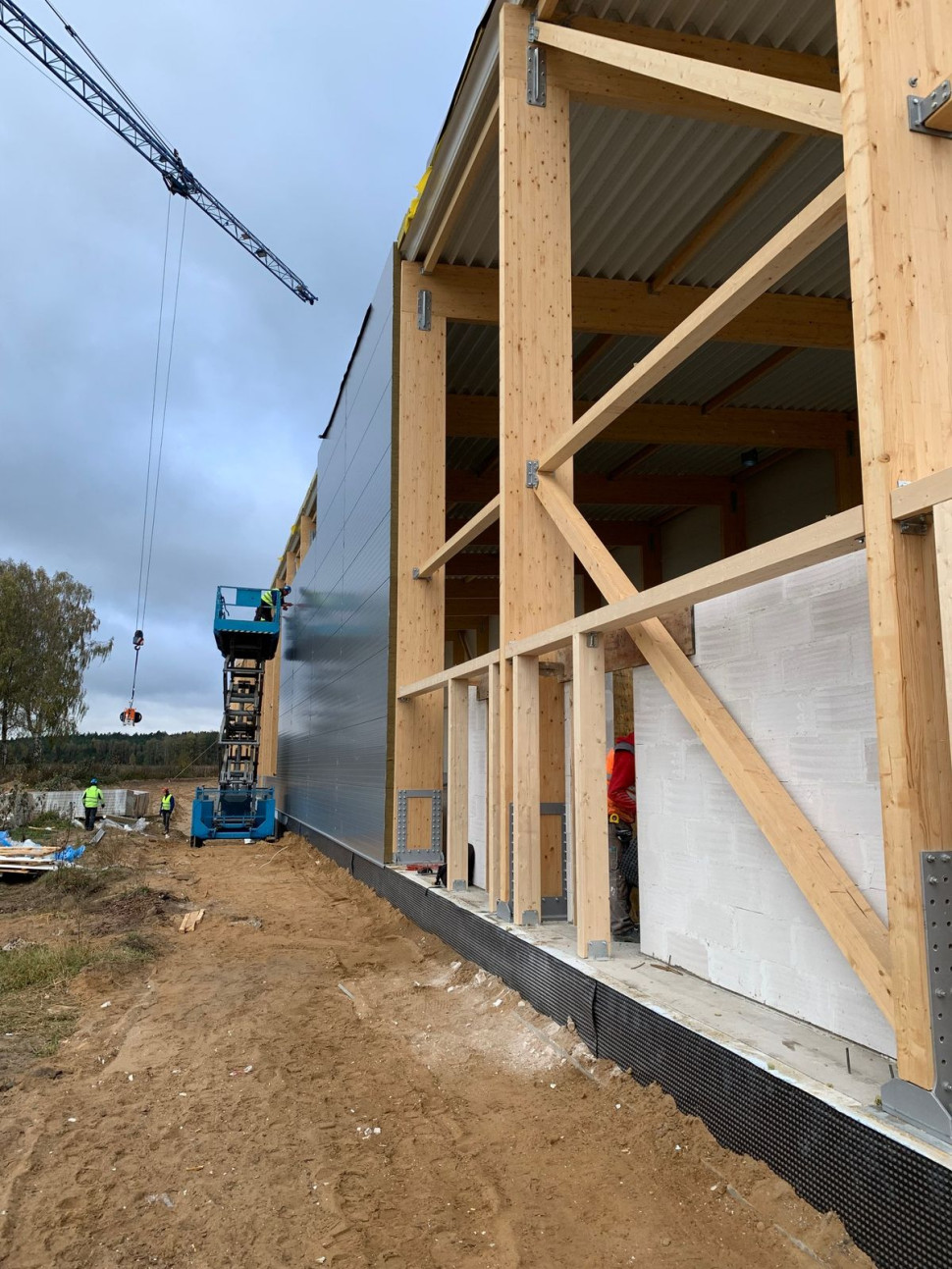

Dopełnienie konstrukcji stanowią tężniki dachowe/ścienne połączone przegubowo z dźwigarami i słupami. W celu usztywnienia konstrukcji zaprojektowano układ stężeń połaciowych z prętów okrągłych oraz ściennych z belek drewnianych.
źródło i zdjęcia: NordWOOD
