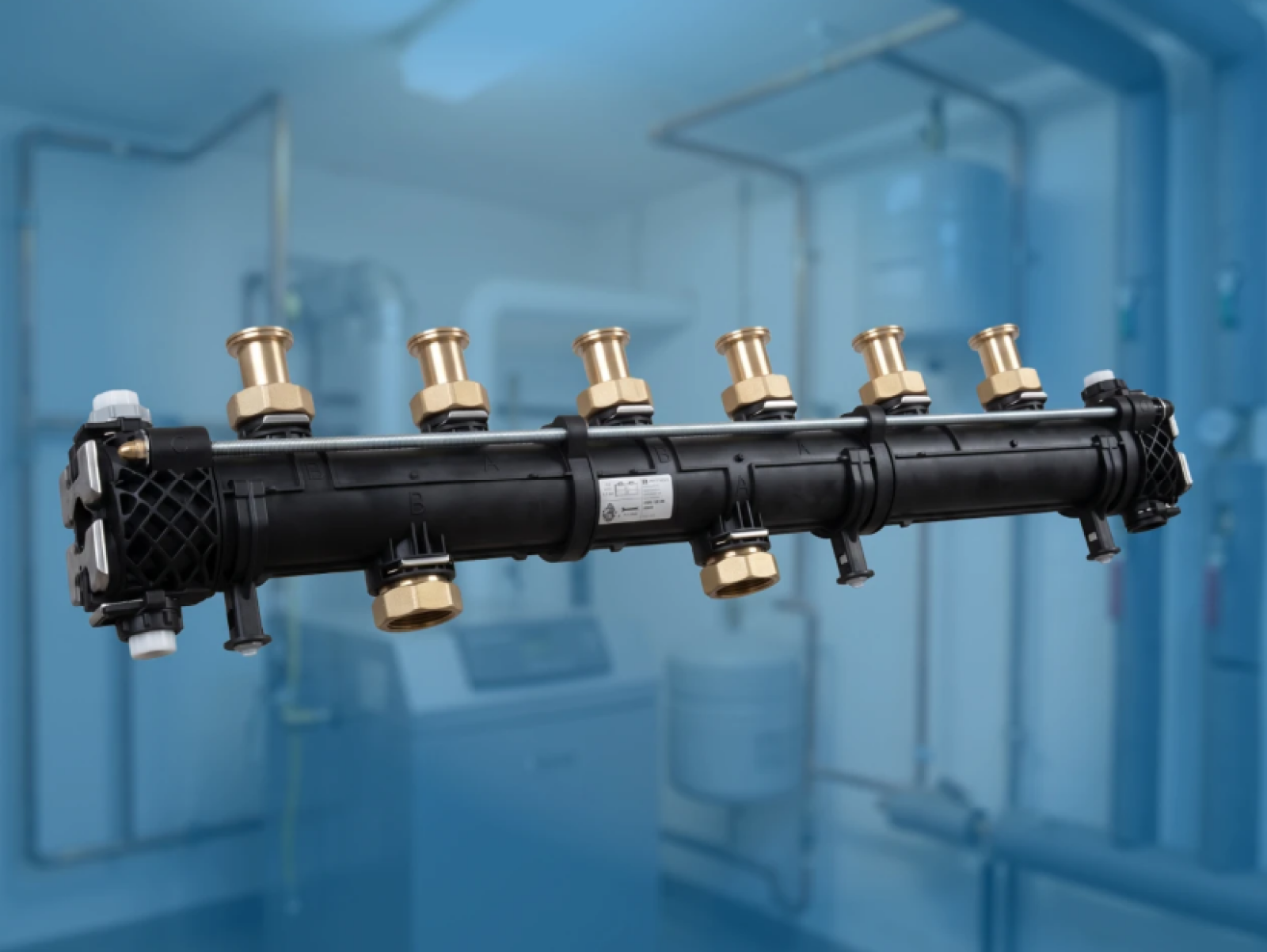

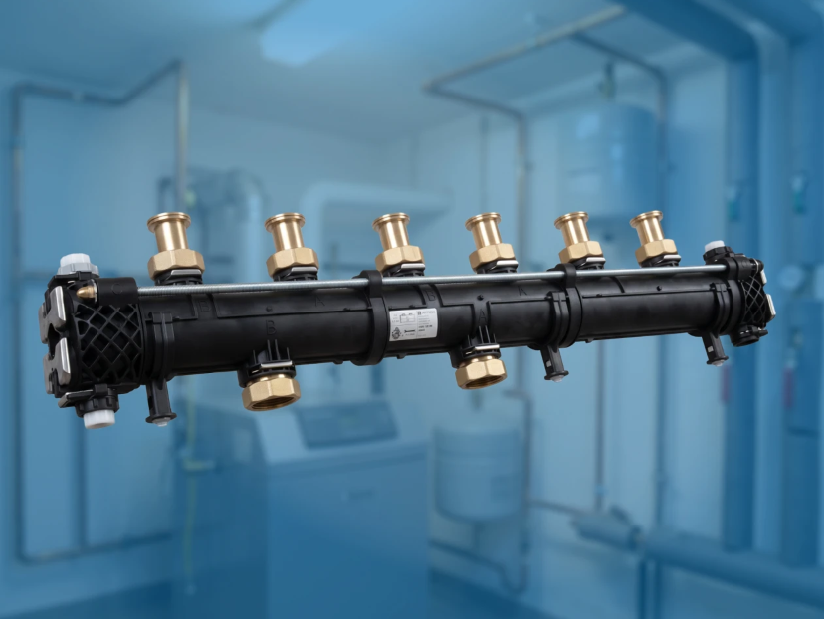

ProFusion HSM - pierwszy poliamidowy rozdzielacz multifunkcyjny, który zmienia zasady montażu

Dzięki niskiej przewodności cieplnej, która skutecznie ogranicza kondensację, te innowacyjne komponenty sprawdzają się doskonale zarówno w instalacjach grzewczych, jak i chłodzących. W połączeniu z wykonanymi z poliamidu grupami pompowymi PrimoTherm C rozdzielacz ProFusion HSM 90 tworzy kompaktowy i niezawodny zestaw, który gwarantuje dłuższą żywotność instalacji oraz wygodę montażu nawet w niewielkich kotłowniach, gdzie każdy centymetr przestrzeni ma znaczenie.

Lekka konstrukcja i rewolucja w komforcie pracy instalatora

Tradycyjne podejście do budowy systemów rozdzielczych często wiązało się z dużym wysiłkiem fizycznym. Ze względu na ciężar tradycyjnych, czyli stalowych rozdzielaczy, prace montażowe najlepiej wykonywać z pomocą drugiej osoby. ProFusion HSM całkowicie zmienia tę dynamikę. Niemal dwukrotnie lżejszy od stalowego, modułowy rozdzielacz poliamidowy ProFusion HSM jest łatwy do przetransportowania, a jego montaż w pojedynkę nie powinien stanowić problemu, co znacząco przyspiesza realizację inwestycji.

Wytrzymałość poliamidu i jego wszechstronne zastosowanie w przemyśle

Wybór materiału nie był przypadkowy, gdyż poliamid to tworzywo do zadań specjalnych. Dzięki doskonałym właściwościom, w szczególności trwałości, wysokiej wytrzymałości mechanicznej oraz odporności na ekstremalne temperatury w zakresie od -20°C do nawet 100°C, poliamid z powodzeniem wykorzystywany jest do zadań specjalnych w wielu gałęziach przemysłu.

Jego unikalne cechy sprawiają, że ze względu na wysoką odporność chemiczną, na obciążenia oraz tarcie poliamid znajduje zastosowanie m.in. w przemyśle ciężkim i budowlanym do produkcji elementów konstrukcyjnych, w przemyśle maszynowym do wytwarzania kół zębatych, łożysk, śrub i prowadnic, a także w motoryzacji, gdzie wykorzystywany jest do produkcji elementów silników, zbiorników oraz przewodów paliwowych.

Zapomnij o korozji w systemie grzewczym

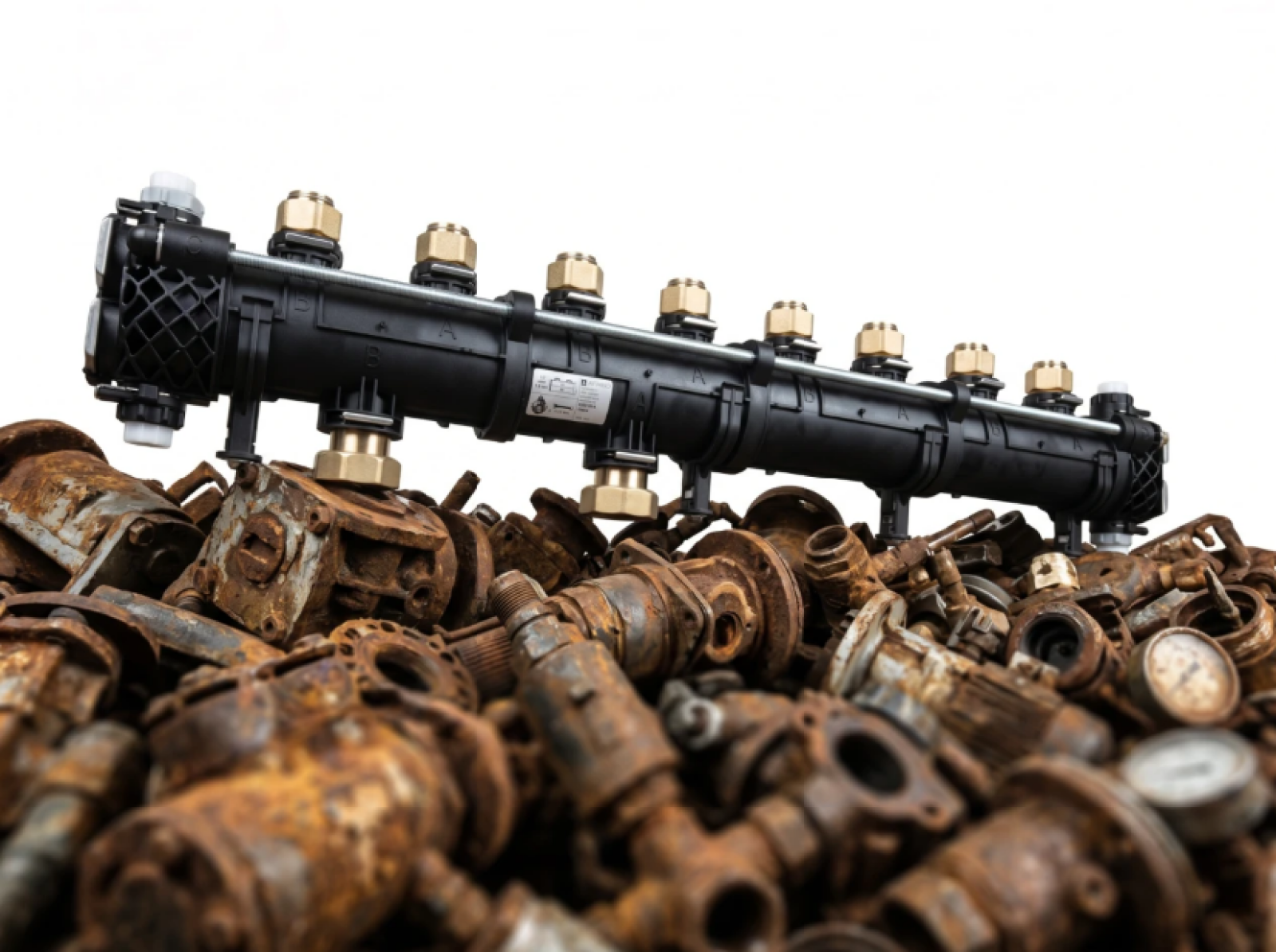

Jednym z największych wrogów sprawności instalacji jest rdza. Wyjątkowa odporność poliamidu na korozję sprawia, że wykorzystanie go do produkcji rozdzielaczy ProFusion HSM eliminuje jedno z najczęstszych źródeł problemów w instalacjach grzewczych.

W przeciwieństwie do tradycyjnych rozwiązań stalowych rozdzielacze poliamidowe nie są narażone na korozję, która może prowadzić do zanieczyszczenia całego układu, a tym samym pogorszenia pracy pomp obiegowych, zaworów mieszających czy ograniczenia przepływu w pętlach ogrzewania podłogowego.

Wybór tego rozwiązania gwarantuje dłuższą żywotność i bezawaryjność, nie tylko samego rozdzielacza, ale także pozostałych elementów instalacji, do których rozprowadza on pozbawione zanieczyszczeń medium.

Dwa urządzenia w jednym: rozdzielacz i sprzęgło-rozdzielacz

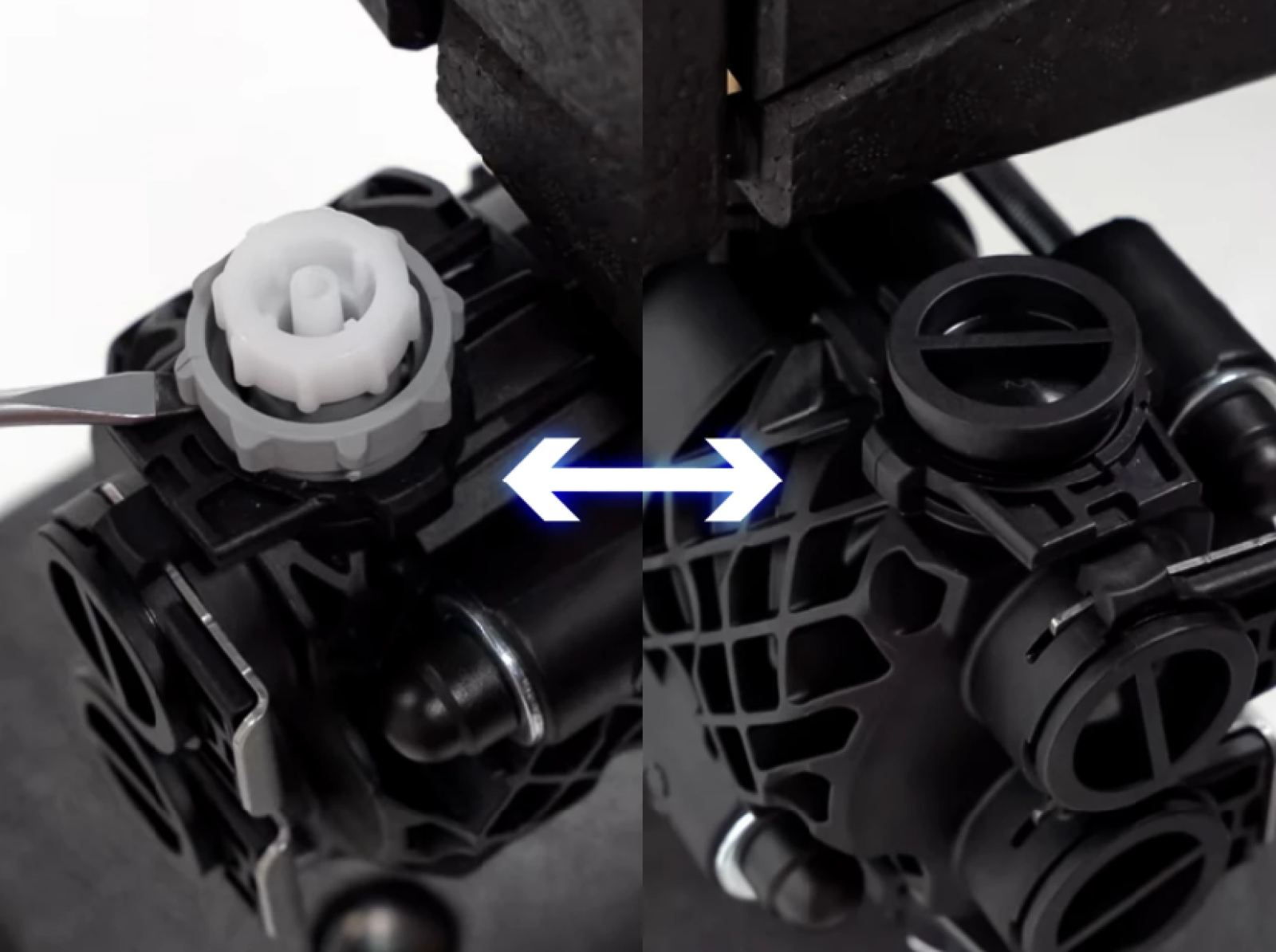

Innowacyjność ProFusion HSM objawia się również w jego uniwersalności. W odróżnieniu od klasycznych rozdzielaczy ProFusion HSM może pracować zarówno jako rozdzielacz, jak i sprzęgło-rozdzielacz. Jest to możliwe dzięki przemyślanej budowie: w gniazdach aplikacyjnych po obu stronach urządzenia zamontowano fabrycznie korki separacyjne, dzięki którym ProFusion HSM standardowo pełni funkcję rozdzielacza.

Jeśli sytuacja wymaga zmiany, usunięcie co najmniej jednego korka i zastąpienie go, dołączonym do zestawu, elementem zaślepiającym pozwala szybko zmienić funkcję ProFusion HSM na sprzęgło-rozdzielacz. Takie rozwiązanie umożliwia łatwe dopasowanie hydrauliki instalacji do zmieniających się parametrów pracy systemu bez konieczności kosztownych przeróbek.

Idealna odpowiedź na potrzeby systemów grzania i chłodzenia

W dobie pomp ciepła instalacje muszą być dwufunkcyjne. Nowoczesne instalacje coraz częściej, obok funkcji ogrzewania, odpowiadają również za chłodzenie pomieszczeń. Dzięki bardzo niskiej przewodności cieplnej, blisko 200 razy niższej niż w przypadku stali, poliamidowy rozdzielacz ProFusion HSM doskonale sprawdza się także w instalacjach chłodzących.

Jest to kluczowe w okresie letnim, gdy połączenie niskiej temperatury medium z wysoką wilgotnością powietrza może spowodować powstanie tzw. punktu rosy objawiającego się wykropleniem się wilgoci na powierzchni niezaizolowanego rozdzielacza stalowego.

Takie „pocenie” się chłodnych powierzchni może powodować zacieki w kotłowni, a przy uszkodzonej warstwie antykorozyjnej - korodowanie powierzchni stalowego rozdzielacza. W przypadku ProFusion HSM ograniczona kondensacja minimalizuje ryzyko wykraplania się wilgoci na powierzchni poliamidowego rozdzielacza.

Modułowość i elastyczność w rozbudowie instalacji

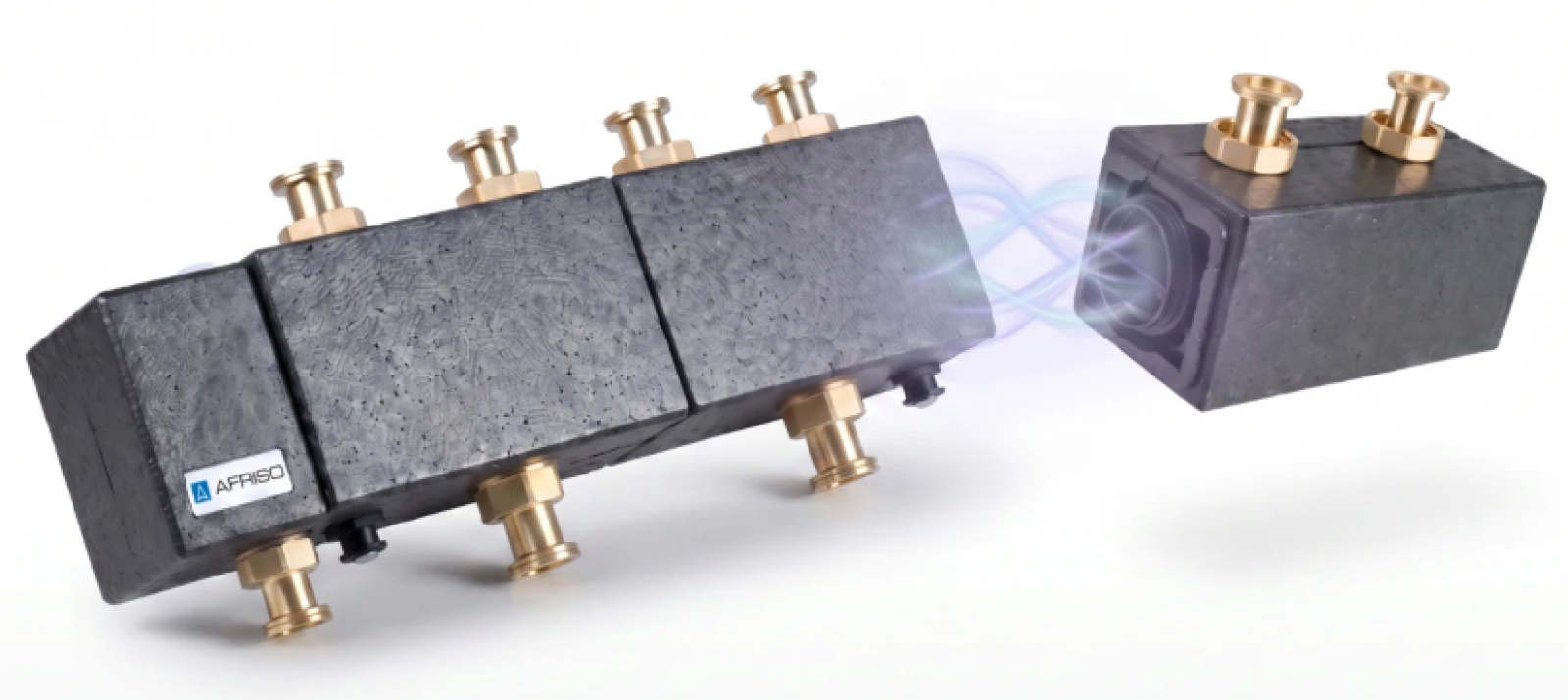

System ProFusion HSM rośnie wraz z potrzebami użytkownika. Modułowa konstrukcja rozdzielacza ProFusion HSM umożliwia, w przypadku zmiany założeń wydajnościowych, łatwą rozbudowę instalacji, bez konieczności wymiany urządzenia na większy model. Dzięki segmentowej budowie rozdzielacz można w prosty sposób rozszerzyć o kolejny moduł obiegowy, uzyskując maksymalnie do 5 obiegów grzewczych.

Dodatkowym atutem jest elastyczność montażu - zasilanie oraz wyjścia na instalację można podłączyć zarówno z prawej, jak i lewej strony, a także skierować je w górę, w dół lub na bok.

Pełna kompatybilność z grupami pompowymi PrimoTherm

Rozdzielacze ProFusion HSM dostępne są w dwóch wersjach:

• z rozstawem przyłączy 90 mm, przeznaczone do współpracy z nowymi, poliamidowymi grupami pompowymi PrimoTherm C,
• z rozstawem przyłączy 125 mm kompatybilne z grupami pompowym PrimoTherm K.

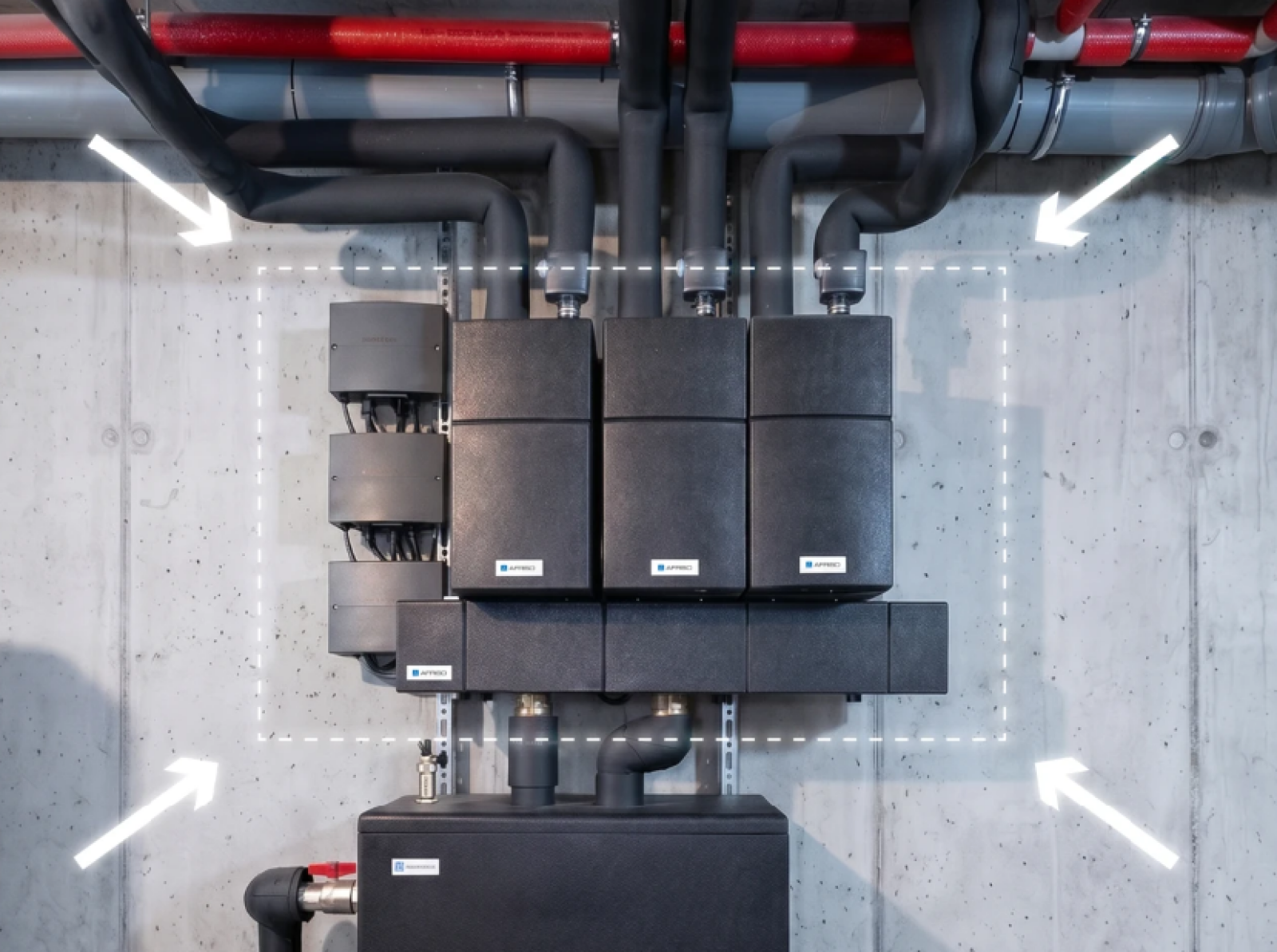

W połączeniu z nowymi poliamidowymi grupami PrimoTherm C, odporne na korozję, wysoką temperaturę i ciśnienie, a jednocześnie lekkie i łatwe w montażu, rozdzielacze ProFusion HSM 90, tworzą kompaktowe rozwiązanie idealnie sprawdzające się w nowoczesnych kotłowniach o ograniczonej przestrzeni.

Niewielkie wymiary, możliwość zamiany zasilania z powrotem oraz montażu zarówno w pionie, jak i w poziomie zapewnia dużą elastyczność instalacji i wygodę montażu w praktycznie każdej kotłowni.

Akcesoria, które podnoszą standard bezpieczeństwa

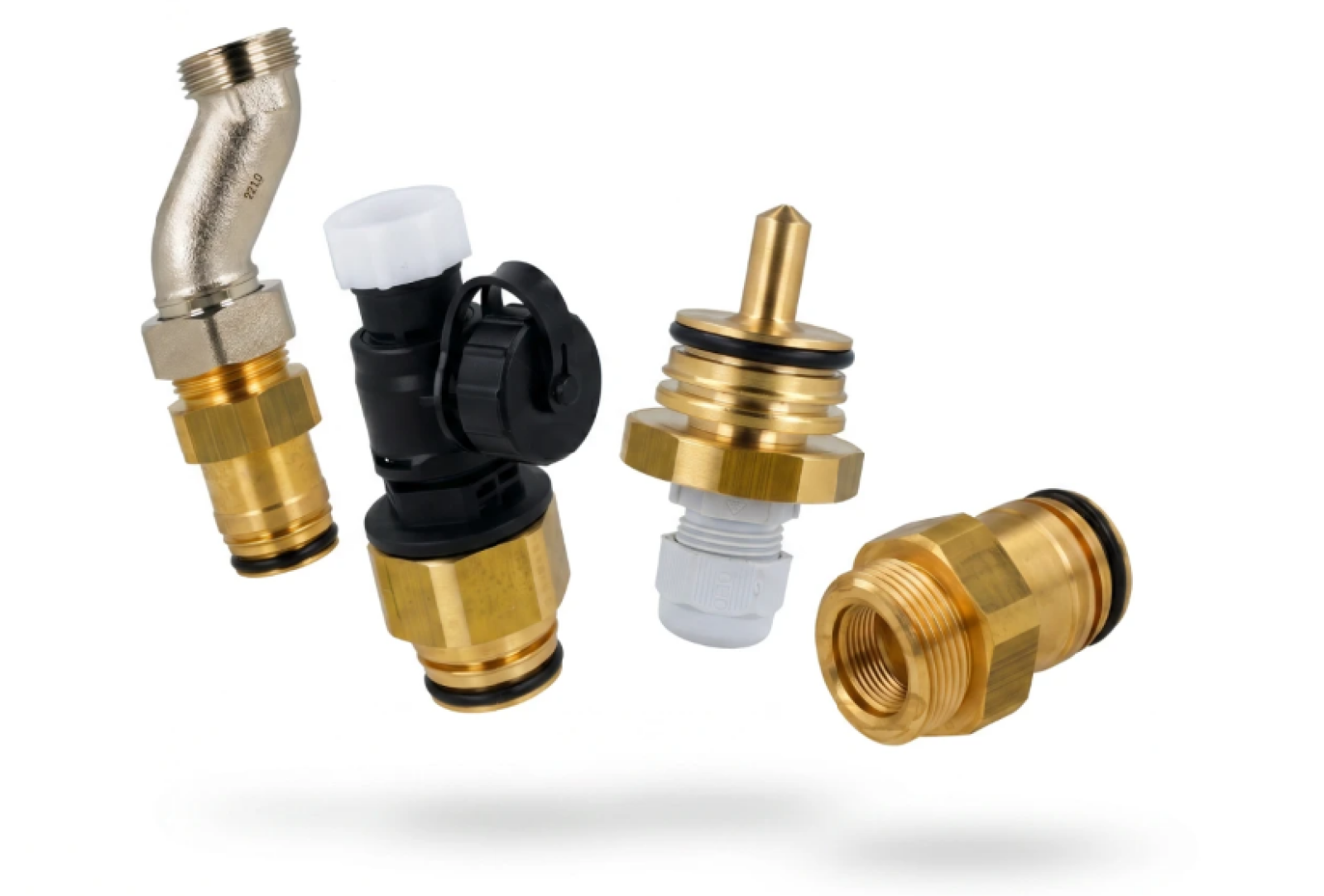

System uzupełnia szeroki wachlarz dodatków. Przemyślana konstrukcja rozdzielacza ProFusion HSM pozwala na swobodną rozbudowę o liczne funkcjonalności poprawiające bezpieczeństwo instalacji i wygodę serwisu. Wśród użytecznych akcesoriów należy wymienić m.in.

• zestaw dwóch odpowietrzników automatycznych umożliwiających łatwe odpowietrzenie belki rozdzielacza,
• zawór spustowy KFE z adapterem G1” pozwalający napełnić, wypłukać i opróżnić instalację,
• zawór upustowy różnicy ciśnień, który w przypadku zamknięcia się zaworów grzejnikowych i/lub siłowników termoelektrycznych, umożliwi utrzymanie minimalnego przepływu przez rozdzielacz od strony źródła ciepła,
• mimośród z przyłączem gwintowanym G1” pozwalający na montaż dodatkowych elementów, np. grupy bezpieczeństwa, mimośród do podłączenia zbiornika buforowego ABT,
• tuleja czujnika temperatury umożliwiająca montaż czujnika sprzęgła/rozdzielacza z automatyki sterującej grupami pompowymi, np. BWC 330 PRO.

źródło i zdjęcia: AFRISO
