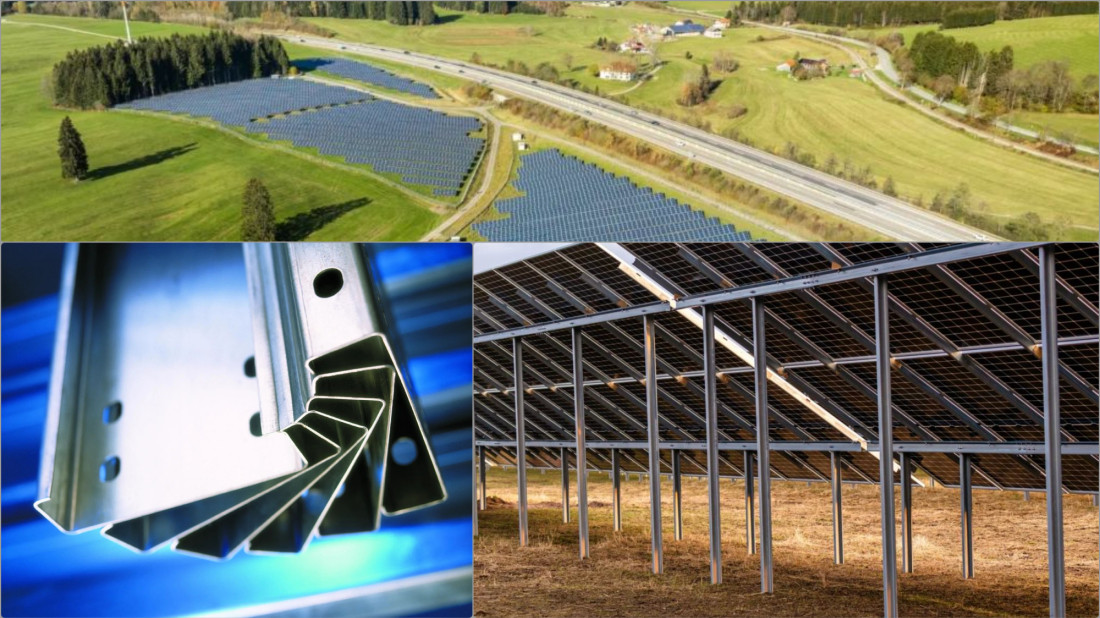

Farmy fotowoltaiczne – profile Z, C i SIGMA jako podstawa konstrukcji

Profile zimnogięte – kluczowe informacje przed wyborem

Profile stalowe zimnogięte Z, C i SIGMA (Σ) stanowią dziś fundament nowoczesnych farm fotowoltaicznych – zarówno w sensie dosłownym, jak i technologicznym. Wykonane z wysokowytrzymałej stali S350GD o grubości od 1,5 do 3,5 mm, łączą lekkość z wyjątkową sztywnością, oferując rozwiązanie nawet o 30–50% lżejsze od tradycyjnych konstrukcji stalowych.

Dzięki precyzyjnemu profilowaniu oraz zaawansowanej powłoce cynkowo-magnezowej ZM-120 zapewniają trwałość przekraczającą 50 lat i odporność na wymagające warunki eksploatacji.

Dlaczego podkonstrukcja pod panele PV ma kluczowe znaczenie?

Podkonstrukcja to serce każdej instalacji fotowoltaicznej. To ona odpowiada za:

• właściwy kąt nachylenia paneli,
• stabilne mocowanie modułów,
• bezpieczeństwo całej konstrukcji,
• długowieczność i wydajność pracy farmy.

W farmach fotowoltaicznych, gdzie montuje się tysiące modułów, stalowa konstrukcja musi być wyjątkowo odporna, precyzyjna i trwała.

Dobrze zaprojektowana podstawa:

• minimalizuje koszty eksploatacji i serwisu,
• zwiększa ilość produkowanej energii,
• zapewnia odporność na wiatr, śnieg i intensywne opady.

W Polsce, gdzie klimat i warunki wietrzne różnią się znacząco w zależności od regionu, stabilna podkonstrukcja to gwarancja bezpieczeństwa inwestycji i maksymalnej wydajności paneli.

Jakie profile stalowe stosuje się w farmach fotowoltaicznych?

Podczas budowy farm fotowoltaicznych kluczową rolę odgrywa solidna stalowa konstrukcja wsporcza, która utrzymuje całą instalację w stabilnym położeniu przez wiele lat. W nowoczesnych rozwiązaniach stosuje się przede wszystkim: profile Z, profile C, profile SIGMA (Σ).

Łączą one: niewielką masę własną, wysoką wytrzymałość na obciążenia wiatrem, śniegiem i ciężarem paneli, możliwość optymalizacji zużycia stali.

Właściwy dobór profili pozwala zwiększyć wydajność instalacji i ograniczyć koszty eksploatacji oraz serwisu, a tym samym obniżyć koszt produkcji energii.

Profile zimnogięte i powłoka Magnelis® – trwałość na dziesięciolecia

Profile zimnogięte wykorzystywane w konstrukcjach farm fotowoltaicznych powstają ze stali o wysokiej odporności na korozję, zabezpieczonej innowacyjną powłoką Magnelis®. Ta technologia, oparta na mieszance cynku, aluminium i magnezu, tworzy samoodnawiającą się warstwę ochronną, która skutecznie zabezpiecza stal przed rdzą nawet w środowiskach o wysokiej wilgotności, zasoleniu i zanieczyszczeniu.

Dzięki temu konstrukcje z profili Z, C i Σ zachowują trwałość przez dziesięciolecia, znacząco ograniczając potrzebę konserwacji. W ofercie firmy Blachy Pruszyński znajdują się profile Z i SIGMA, które od lat stanowią sprawdzone rozwiązania dla sektora odnawialnych źródeł energii oraz dużych inwestycji w farmy wyposażone w panele słoneczne.

Profile Z – uniwersalne i lekkie rozwiązanie dla farm PV

Profile typu Z to jedne z najczęściej wykorzystywanych elementów w instalacjach farm fotowoltaicznych, zwłaszcza przy budowie naziemnych farm PV. Ich charakterystyczny kształt pozwala na efektywne przenoszenie obciążeń i zapewnia dużą sztywność konstrukcji przy niskiej masie.

Zastosowanie profili Z:

• montaż konstrukcji wsporczych dla paneli słonecznych na różnych rodzajach gruntu,
• zapewnienie optymalnego kąta nachylenia paneli, co bezpośrednio wpływa na wydajność produkcji energii,
• szybki montaż w zróżnicowanych warunkach przyłączenia do sieci energetycznej i warunkach zabudowy.

Zalety profili Z:

• niska waga i łatwy transport na plac budowy,
• wysoka odporność na korozję i czynniki atmosferyczne,
• idealne dopasowanie do prefabrykowanych konstrukcji stalowych,
• możliwość zastosowania zarówno w małych elektrowniach, jak i dużych farmach fotowoltaicznych.

Profile C – wytrzymałe elementy nośne

Profile C stosowane są głównie jako elementy nośne konstrukcji, szczególnie tam, gdzie konieczne jest przenoszenie dużych obciążeń wiatrowych i śniegowych. Dzięki symetrycznej budowie są stabilne i proste w montażu, co skraca czas instalacji.

Zastosowanie profili C:

• podłużne belki wsporcze w systemach montażowych paneli PV,
• konstrukcje nośne pod panele montowane pod większym kątem,
• szkieletowe systemy w farmach wyposażonych w system zdalnego zarządzania pracą modułów.

Zalety profili C:

• zwiększona sztywność i stabilność konstrukcji,
• prosty montaż bez konieczności spawania,
• możliwość dostosowania do lokalnych warunków zabudowy i klimatu.

Profile SIGMA – nowoczesne wsparcie dużych instalacji

Profile SIGMA to najbardziej zaawansowane rozwiązanie stosowane w farmach fotowoltaicznych o dużej powierzchni i wysokiej mocy produkcyjnej. Charakteryzują się wyjątkową sztywnością, dzięki czemu pozwalają ograniczyć liczbę podpór i uprościć budowę farmy PV.

Zastosowanie profili SIGMA:

• konstrukcje dla wielkopowierzchniowych instalacji fotowoltaicznych,
• farmy zlokalizowane na trudnym gruncie lub terenach o dużym nachyleniu,
• projekty elektrowni słonecznych na południu kraju, gdzie liczy się maksymalna wydajność paneli.

Zalety profili SIGMA:

• bardzo wysoka sztywność i odporność na siły zewnętrzne,
• możliwość redukcji liczby fundamentów i obniżenia kosztów budowy,
• wysoka odporność na korozję dzięki powłoce Magnelis®,
• gwarancja długiej żywotności i bezpieczeństwa inwestycji w energię słoneczną.

Dlaczego odporność na warunki atmosferyczne oraz korozję ma znaczenie?

Farmy fotowoltaiczne są stale narażone na działanie czynników zewnętrznych – deszczu, mrozu, promieniowania UV – a także soli mineralnych zawartych w glebie. Dlatego zabezpieczenie antykorozyjne jest jednym z kluczowych elementów całej konstrukcji.

Poradnik

Cenisz nasze porady? Możesz otrzymywać najnowsze w każdy czwartek!

Dołącz do naszej listy i odbierz darmowy magazyn ABC Budowania

Cenisz nasze porady? Możesz otrzymywać najnowsze w każdy czwartek!

Zapisz się

Dołącz do naszej listy i odbierz darmowy magazyn ABC Budowania

Blachy Pruszyński stosuje nowoczesne technologie, takie jak powłoki MAGNELIS, dzięki którym stalowe słupy i profile utrzymują swoje właściwości przez lata. W efekcie farmy wyposażone w podkonstrukcje Z, C lub SIGMA zachowują stabilność i niezawodność niezależnie od warunków zabudowy czy rodzaju gruntu.

Tak solidna konstrukcja wsporcza gwarantuje: bezpieczeństwo i trwałość całej infrastruktury technicznej, mniejsze ryzyko awarii i przestojów, długofalowe korzyści ekonomiczne dla inwestora.

Kiedy warto postawić na ZETKI w farmach fotowoltaicznych?

Zastosowanie profili Z w konstrukcjach farm fotowoltaicznych to strategiczny wybór, który łączy optymalizację kosztów z wysoką wytrzymałością i efektywnością.

Decyzja o wyborze profili Z jest szczególnie uzasadniona w kilku scenariuszach:

Budowa farm fotowoltaicznych (konstrukcje naziemne)

W przypadku rozległych instalacji gruntowych, gdzie potrzebne są stabilne i ekonomiczne stoły pod panele słoneczne, profile Z pozwalają ograniczyć zużycie stali przy zachowaniu wysokiej sztywności.

Montaż paneli na dachach płaskich i skośnych (jako płatwie)

Profile Z pełnią rolę kluczowych elementów nośnych, przejmujących obciążenia od wiatru i śniegu oraz przekazujących je na główną konstrukcję dachu. To rozwiązanie szczególnie ważne przy ograniczonej nośności istniejących konstrukcji.

Optymalizacja wagi instalacji

Kształt Z umożliwia osiągnięcie dużej sztywności przy stosunkowo niskiej masie własnej. Ma to znaczenie zarówno przy realizacjach dachowych, jak i gruntowych, gdzie istotne są koszty transportu i montażu.

Szybki i skalowalny montaż

Geometria profili Z ułatwia łączenie ich w długie ciągi (na zakładkę), co przyspiesza prace instalacyjne na dużą skalę i ułatwia powtarzalność rozwiązań w kolejnych projektach.

Inwestując w system farmy fotowoltaicznej, wybór odpowiedniej konstrukcji wsporczej dopasowanej do terenu jest kluczowy. Profile Z to sprawdzone rozwiązanie, które łączy solidność wykonania z optymalizacją kosztów inwestycji.

źródło i zdjęcia: Blachy Pruszyński
