Montaż systemu KAN-therm ultraPRESS

Zalety systemu KAN-therm ultraPRESS

W świecie fachowców system KAN-therm ultraPRESS to synonim:

• komfortu - bezpieczny i łatwy montaż dzięki wyeliminowaniu konieczności kalibracji i fazowania rur (w zakresie średnic 16-32 mm)
• bezpieczeństwa - specjalna konstrukcja stalowego pierścienia zaciskowego wymuszająca automatyczne, poprawne bazowanie szczęki prasującej. Takie rozwiązanie konstrukcyjne eliminuje błędy montażowe spowodowane nieprawidłowym pozycjonowaniem szczęk prasujących.
• uniwersalności - możliwość stosowania szczęk prasujących o dwóch różnych profilach zacisku: 16-40 mm (U lub TH), 50-63 mm (TH).

Do jego najważniejszych zalet należą także:

• kompatybilność - kształtki współpracują z rurami PERTAL z warstwą aluminium. Dodatkowo istnieje możliwość przyłączania do nich rur PERT, PEXC i blue PERT z warstwą EVOH.
• łatwość identyfikacji - dzięki zastosowaniu kolorowych pierścieni tworzywowych w zakresie średnic 16-40 mm identyfikacja średnicy kształtki nigdy nie była tak prosta!
• LPB (Leak Befroe Press) - funkcja sygnalizacji niezaprasowanych połączeń (w zakresie średnic 16-32 mm) pozwalająca wykryć cieknące połączenia już podczas napełniania instalacji wodą, zgodnie z wytycznymi DVGW.

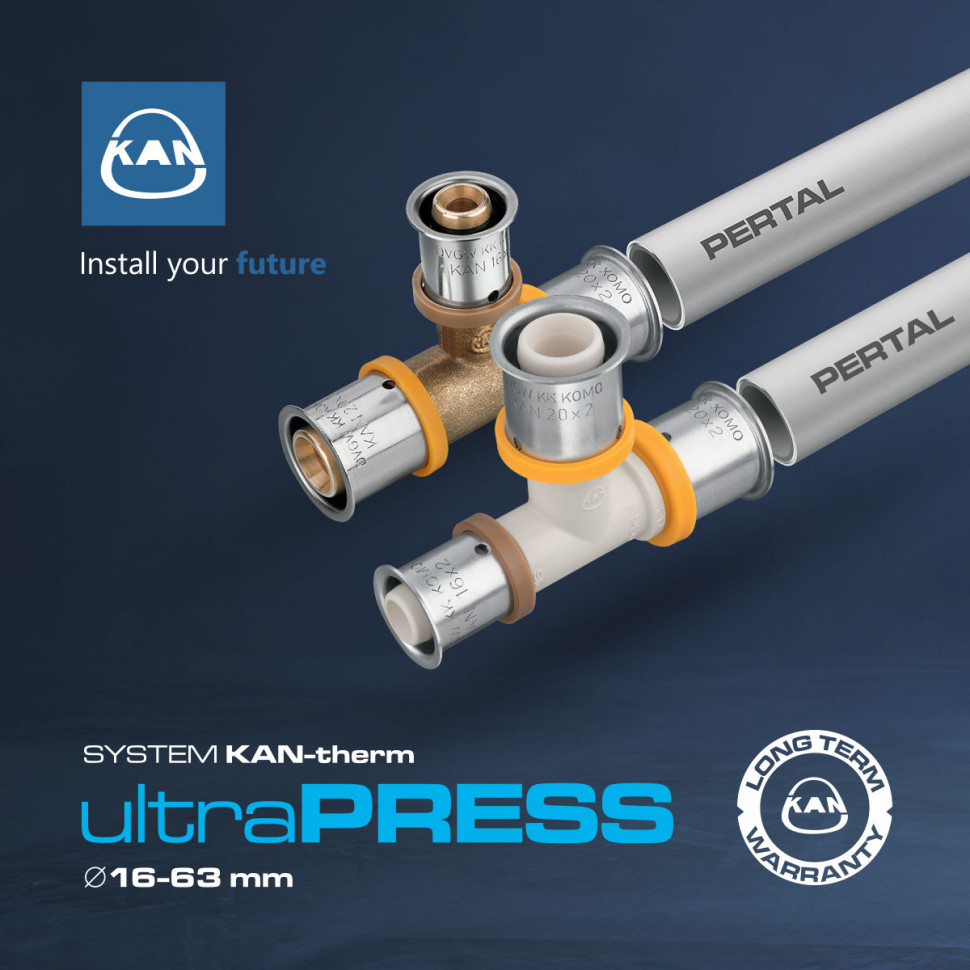

Systemu KAN-therm ultraPRESS

Montaż = szybkość, komfort i bezpieczeństwo

Szczelne i pewne połączenia w systemie KAN-therm ultraPRESS uzyskuje się poprzez zaciśnięcie stalowego pierścienia na rurze i kształtce. Do wykonywania połączeń służą łatwe w użyciu i uniwersalne narzędzia. Połączenia nie wymagają dodatkowych uszczelnień typu taśma, pakuły. System KAN-therm ultraPRESS został zaprojektowany w oparciu o zasadę „szybki montaż - trwały efekt”, co pozwala na wymierne przyspieszenie prac inwestycyjnych i wykończeniowych.

Montaż systemu KAN-therm ultraPRESS w przypadku kształtek o średnicach 16, 20, 25, 26, 32 i 40 mm przebiega nieco inaczej niż w przypadku średnic 50 i 63 mm. Niezależnie od wielkości złączek, połączenia typu „press” zaleca się wykonywać w temperaturze powyżej 0°C.

Montaż KAN-therm ultraPRESS o średnicach 16, 20, 25, 26, 32 i 40 mm

1. Montaż połączeń KAN-therm ultraPRESS zacznij od przycięcia rury prostopadle do osi na wymaganą długość. Pamiętaj, aby narzędzia tnące, których użyjesz (nożyce do rur PERTAL lub obcinak krążkowy), były ostre!

Dlaczego to takie ważne?

W przypadku złączek KAN-therm ultraPRESS o średnicach 16-32 mm fazowanie krawędzi rury nie jest wymagane,  pod warunkiem stosowania ostrych narzędzi tnących oraz osiowego montażu rury z kształtką. Dla większych średnic (25 mm i więcej) dla ułatwienia nasunięcia rury na króciec złączki zaleca się użycie kalibratora. W przypadku średnicy 40 mm kalibracja rury jest koniecznością.

2. Nadaj rurze odpowiedni kształt, przestrzegając minimalnego promienia gięcia R >5 Dz. Przy użyciu giętarki mechanicznej dla średnic 16-20 mm minimalny promień gięcia to R >3,5 Dz. Gięcie wykonuj w odległości 10 × Dz od połączenia.
3. Wsuń do oporu rurę w złączkę, zachowując osiowy montaż rury na króćcu kształtki.
4. Sprawdź głębokość wsunięcia rury. Jeśli otwory kontrolne w stalowym pierścieniu są całkowicie zakryte przez osadzoną w złączce rurę.
5. Rozpocznij zaciskanie za pomocą zaciskarki. Jeśli używasz zaciskarki ze szczęką typu „U” - umieść szczękę dokładnie na stalowym pierścieniu między tworzywowym pierścieniem dystansowym a kołnierzem stalowego pierścienia, prostopadle do osi króćca złączki. W przypadku narzędzi o profilu „TH” szczękę pozycjonuje się na tworzywowym pierścieniu dystansowym (pierścień musi być objęty zewnętrznym rowkiem szczęki). W obydwu przypadkach konstrukcja złączki uniemożliwia niekontrolowane przesunięcie szczęk zaciskarki podczas procesu zaprasowywania.
6. Uruchom napęd praski i wykonaj połączenie. Proces zaprasowywania trwa do chwili całkowitego zwarcia szczęk narzędzia. Zaprasowanie pierścienia na rurze można wykonać tylko jeden raz.
7. Odblokuj szczęki i zdejmij narzędzie z zaciśniętego pierścienia. Połączenie jest gotowe do próby ciśnieniowej.

Montaż KAN-therm ultraPRESS o średnicach 50 i 63 mm

1. Rurę przetnij prostopadle do osi za pomocą obcinaka krążkowego.
2. Wykalibruj rurę i sfazuj jej krawędzie wewnętrzne kalibratorem nie głębiej niż do warstwy aluminium.
3. Prawidłowo skalibrowaną końcówkę rury włóż w kształtkę.
4. Sprawdź głębokość wsunięcia rury - otwory kontrolne w stalowym pierścieniu powinny być całkowicie zakryte przez osadzoną w kształtce rurę.
5. Nałóż szczęki zaciskowe na stalowym pierścieniu prostopadle do osi kształtki.
6. Szczękę zaciskarki umieść na pierścieniu tak, aby stykała się z kołnierzem złączki. Krawędź zewnętrzna szczęki powinna być dosunięta do kołnierza złączki, ale nie powinna go obejmować. Uruchom napęd zaciskarki i wykonaj połączenie.
7. Zdejmij szczęki zaciskowe z wykonanego połączenia.

Dzięki unikalnej konstrukcji elementów montaż systemu KAN-therm ultraPRESS jest niezwykle prosty, szybki i przede wszystkim bezpieczny.

Źródło i zdjęcia: KAN
