Nowe owalne bloki SF-R/U I SF-R/U-B dla systemów roletowych w ofercie ALUTECH

Konstrukcja nowych boków jest maksymalnie zbliżona do 45-stopniowych boków serii SF45/u i posiada specjalne elementy, ułatwiające montaż wyrobu oraz umożliwiające instalację dodatkowych urządzeń i mocowanie kabla zasilającego.

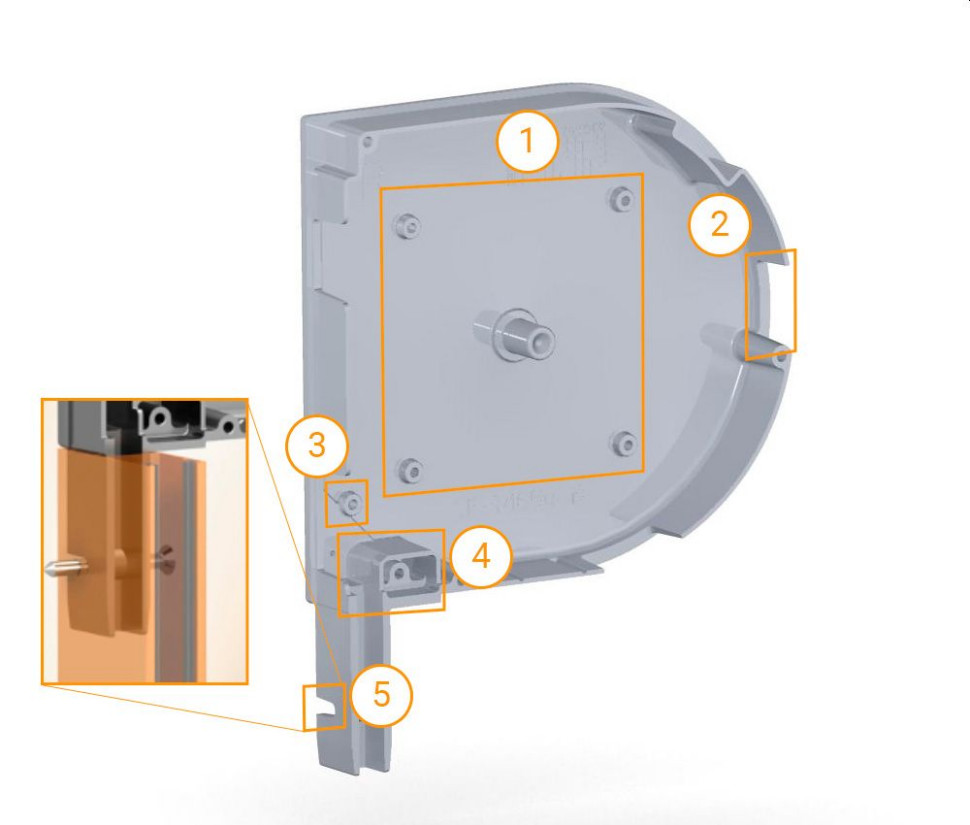

Zalety nowych boków (na przykładzie SF-R/165u-B).

1 - Gniazda do mocowania bez konieczności zawiercania boków.
2 - Optymalny rozmiar okienek (4 szt.): do wyprowadzenia pętli lub kardana, dla ślizgów do taśmy lub sznurka.
3 - Gniazdo do wygodnego mocowania kabla.
4 - Przestrzeń do instalacji ślizgów.
5 - Otwór w nodze boczka do szybkiego montażu niewielkich rolet, bez konieczności mocowania do tylnej ścianki boku.

Nowe modyfikacje do konstrukcji boczków:

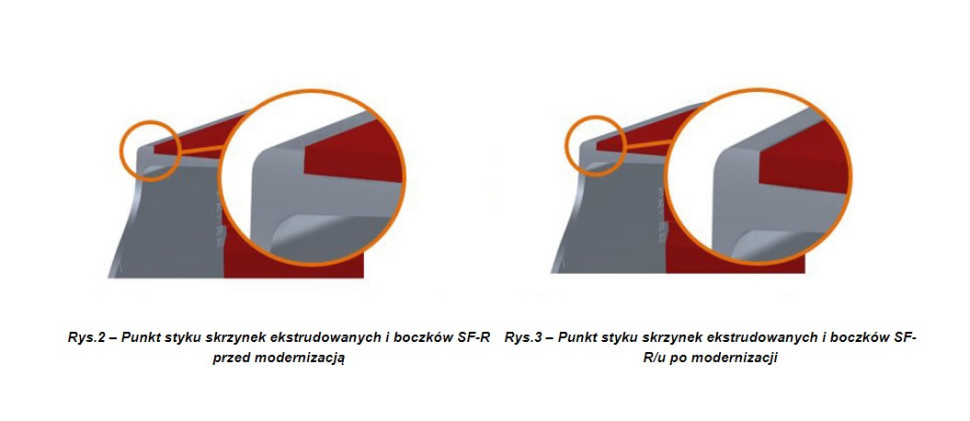

• Zwiększono nominalną grubość krawędzi w celu wyeliminowania możliwego wystawania ekstrudowanych skrzynek poza wymiary pokrywy, a tym samym poprawiono wygląd gotowego produktu.
• Dodano specjalne oznakowania w celu ułatwienia instalacji napędów elektrycznych Alutech i Somfy.
• Zmniejszono długość przedniego panelu skrzynki i rowka dla niej w pokrywie bocznej. To zapewni swobodne otwieranie przedniego panelu skrzynki przy użyciu prowadnic z moskitierą (M-GR53x39).

Asortyment nowych boków będzie zawierać dwa rodzaje, każdy zostanie przedstawiony w 5 rozmiarach:

• Standardowe owalne pokrywy boczne SF-R/137-205u,
• Owalne pokrywy boczne SF-R/137…205u-B z trzpieniami do szybkiego mocowanie bez zawiercania.

Z nowymi produktami będą stosowane te same ślizgi, co w przypadku pokryw 45-stopniowych SF45/u: GD9/U, GD14/U i rolka RGH9/U, a także prowadnice do taśmy oraz sznurka TG/U i BG/U.

UWAGA! Jednocześnie z dokonywaniem zmian w nowych bokach, została przeprowadzona modernizacja okrągłych skrzynek ochronnych. Stara wersja boków SF-R może być stosowana zarówno ze starszą, jak i nowszą wersją skrzynek. Natomiast nowe boki SF-R/u i SF-R/u-B mogą być stosowane tylko z nową wersją skrzynek (wykorzystanie starej skrzynki jest możliwe, jednak wymaga dodatkowego obcinania ścianki skrzynki).

Nowe produkty z pewnością polepszą parametry techniczne wyrobów oraz istotnie ułatwią proces produkcji i montażu systemów roletowych.

źródło i zdjęcia: ALUTECH Inc.
