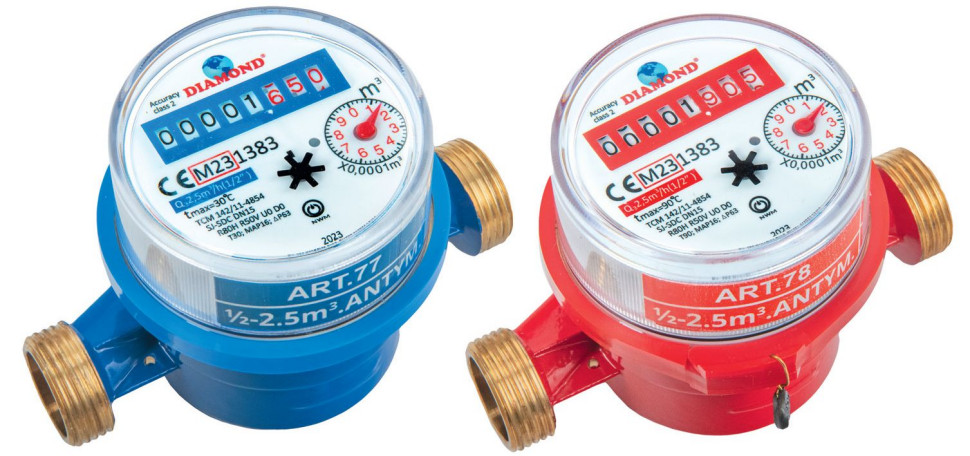

Wodomierze DIAMOND występują w dwóch kolorach: niebieskim i czerwonym. Wodomierze niebieskie są przeznaczone do stosowania przy wodzie zimnej (T30 - wodomierze przeznaczone do stosowania na wodzie do max 30°C), natomiast czerwone - przy wodzie ciepłej (T90 - wodomierze przeznaczone do stosowania na wodzie do max 90°C).
Większość parametrów możemy odczytać z oznaczeń zamieszczonych na samym wodomierzu. Jest to między innymi klasa temperaturowa, klasa ciśnieniowa, czy też klasa metrologiczna.
Wodomierze i ich klasy metrologiczne
W wypadku wodomierzy, klasa metrologiczna to umowne oznaczenie dokładności pomiaru. Klasa metrologiczna, która oznaczana jest na każdym wodomierzu, wskazuje nam jak dokładne jest dane urządzenie.
Znane są jeszcze stare klasy metrologiczne, stosowane przez wiele osób i przedsiębiorstw. Klasy te określone były w nieaktualnej już dyrektywie metrologicznej: A, B, C i D, gdzie A to klasa najniższa, czyli najgorsza, a D - najwyższa, czyli najbardziej dokładna. Jednak oficjalnie, zgodnie z 2014/32/UE- dyrektywą unijną MID, klasy metrologiczne zostały zastąpione współczynnikiem R. Współczynnik R to stosunek przepływu Q3 do Q1.
Q3 - ciągły strumień objętości - to największy strumień objętości, przy którym wodomierz działa w sposób prawidłowy w normalnych warunkach użytkowania, tzn. w warunkach przepływu ciągłego lub przerywanego, natomiast Q1 to minimalny strumień objętości - to najmniejszy strumień objętości, przy którym wskazania wodomierza spełniają wymagania dotyczące błędów granicznych dopuszczalnych.
Stara klasa C to współczynnik R=160, klasa B współczynnik R=50, a klasa A (najniższa) to współczynnik wynoszący R=25. Pozostałe wartości R należy traktować jako wyznaczniki bardziej lub mniej precyzyjnych wodomierzy. Im większa wartość współczynnika R, tym bardziej dokładny będzie pomiar, a zarazem wyższa klasa metrologiczna.

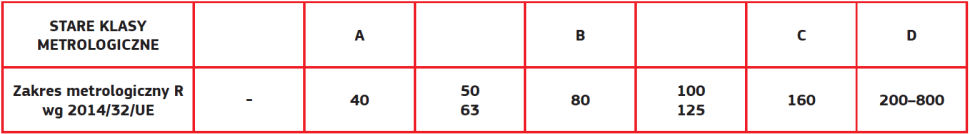

Dopasowanie współczynnika R do poprzednio stosowanych klas:
Czym jest R i jak się go oblicza?
R to podstawowy parametr określający zakres metrologiczny wodomierza. Oblicza się go na podstawie stosunku ciągłego strumienia objętości Q3 do minimalnego strumienia objętości Q1.
Im wyższa jest wartość R, tym większa będzie czułość pomiaru objętości wody przepływającej przez wodomierz.
Na następnej stronie wartości współczynników R dla wodomierzy DIAMOND. Należy zwrócić uwagę, że wodomierz ma różne klasy metrologiczne w zależności od sposobu jego montażu - pionowo lub poziomo.

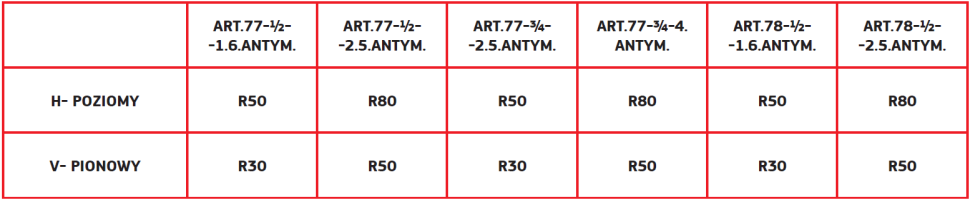

Wartości współczynników R dla wodomierzy DIAMOND
Początkowe natężenie przepływu a minimalny strumień objętości Q1
Początkowe natężenie przepływu: jest to natężenie przepływu, gdy wodomierz zaczyna mierzyć przepływ wody. Lecz brak wymagań co do jego dokładności.
Q1: minimalny przepływ, przy którym błąd pomiaru powinien być bliski 0%. Dla wodomierzy DIAMOND wynosi on +/- 5% - zgodnie z dyrektywą metrologiczną.

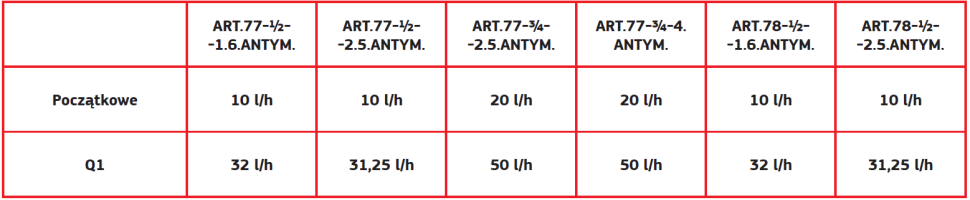

Początkowe natężenie przepływu a minimalny strumień objętości Q1
Błąd graniczny a strumienie objętości
Istotne są tutaj 4 oznaczenia: Q1, Q2, Q3 oraz Q4. I tak:
Q1 - minimalny strumień objętości - to najmniejszy strumień objętości, przy którym wskazania wodomierza spełniają wymagania dotyczące błędów granicznych dopuszczalnych,
Q2 - pośredni strumień objętości - jest wartością strumienia objętości występującą pomiędzy ciągłym a minimalnym strumieniem objętości, przy którym zakres obciążeń pomiarowych podzielony jest na dwa przedziały, górny i dolny. Każdy z przedziałów ma charakterystyczny graniczny błąd dopuszczalny,
Q3 - ciągły strumień objętości - to największy strumień objętości, przy którym wodomierz działa w sposób prawidłowy w normalnych warunkach użytkowania, tzn. w warunkach przepływu ciągłego lub przerywanego,
Q4 - przeciążeniowy strumień objętości - jest największym strumieniem objętości, przy którym wodomierz działa w sposób prawidłowy w krótkim okresie czasu, bez uszkodzenia.
Błąd graniczny dopuszczalny w przedziale dolnym zakresu obciążeń od Q1 włącznie do Q2, z wyłączeniem Q2, wynosi ±5% (w przypadku wody zimnej, ciepłej i gorącej). Z kolei błąd graniczny dopuszczalny w przedziale górnym zakresu obciążeń od Q2 włącznie do Q4 (max) z włączeniem Q4 (max) wynosi ±2% (woda zimna) i ±3% (woda ciepła i gorąca).
Okres ważności legalizacji wodomierzy wynosi 5 lat. Liczba umieszczona na wodomierzu "M23" oznacza jego rok produkcji (2023) i można z niej odczytać ważność procedury oceny zgodności (legalizacji pierwotnej). Legalizacja wodomierza jest ważna przez 5 lat i dla wodomierza z oznaczeniem M23 trwa od 1 grudnia 2023 do 30 listopada 2028 r.
