Ogrzewanie podłogowe - kompletny system od A do Z

Wszystkie systemy ogrzewania podłogowego wykonywane są według indywidualnych projektów. Dostosowuje się je nie tylko do powierzchni oraz uwarunkowań technicznych budynków, ale też funkcji pomieszczenia i sposobu wykończenia podłogi. Każdy z nich składa się z bardzo wielu elementów, dopasowywanych indywidualnie, które zawsze muszą ze sobą niezawodnie współpracować. Tego typu kompatybilne rozwiązania znacząco ułatwiają zarówno projektowanie, jak i montaż instalacji ogrzewania płaszczyznowego, a w przypadku produktów FERRO są dodatkowo objęte aż 15-letnią gwarancją.

Akcesoria do ogrzewania podłogowego

Pierwszym etapem przygotowań do montażu ogrzewania podłogowego jest wykonanie dylatacji, której zadaniem jest oddzielenie jastrychu od elementów konstrukcji budynku tj. ścian i stropów. Na styku ze ścianami stosuje się taśmę brzegową, której zadaniem jest kompensowanie rozszerzalności cieplnej jastrychu. Dzięki temu zapobiega się pęknięciom na obrzeżach pomieszczeń. Marka FERRO oferuje samoprzylepną taśmę brzegową (TB25) z nacięciami i folią, którą mocuje się, bez użycia kleju, na czystej, suchej i odkurzonej powierzchni. Łatwo ją przycinać.

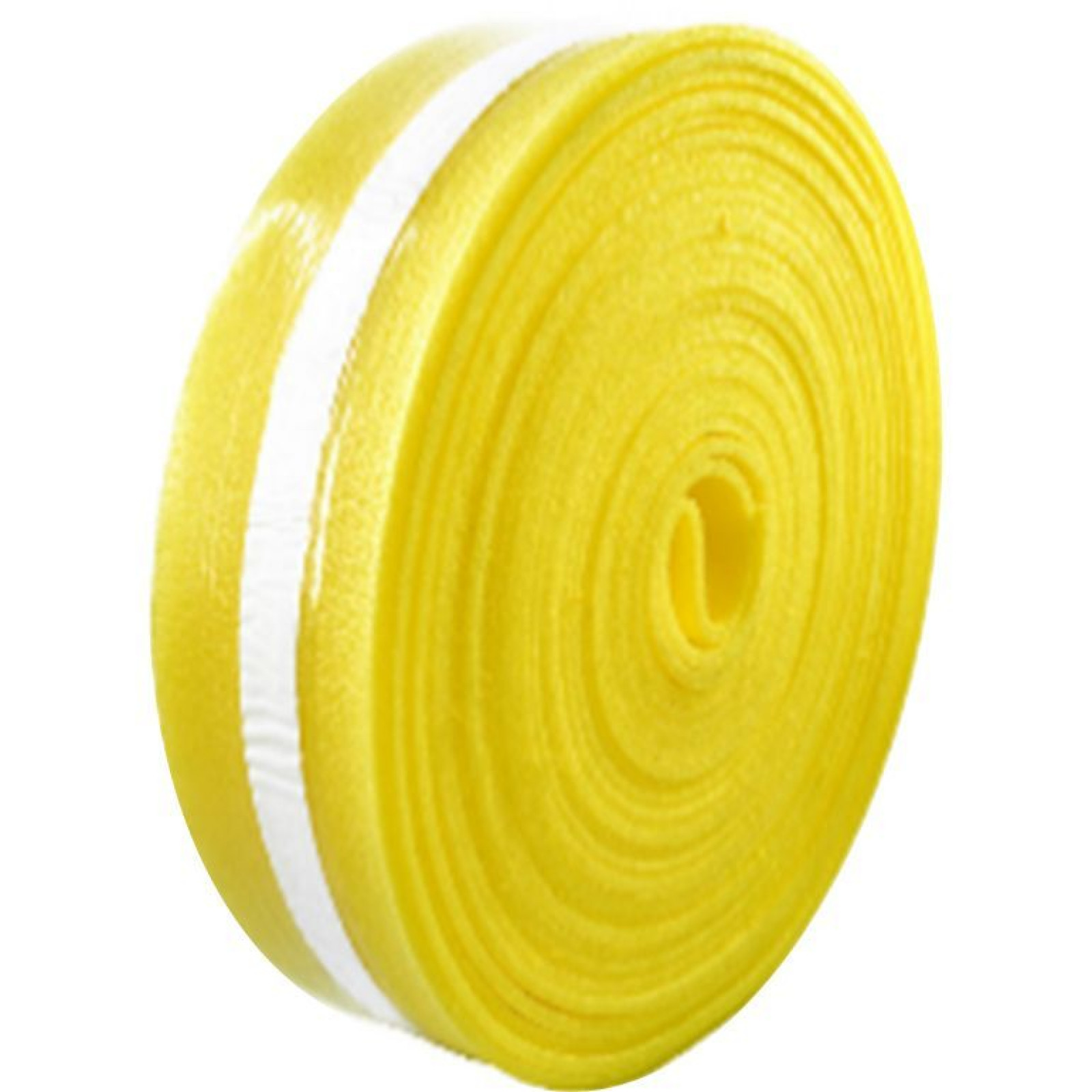

Samoprzylepna taśma brzegowa (TB25) z nacięciami i folią

Z kolei w celu oddzielenia jastrychu od stropu montuje się płyty styropianowe, wyposażone w dodatkowe akcesoria, ułatwiające montaż i mocowanie rur. Pełnią one także funkcje izolacji termicznej, zapobiegając utracie ciepła do gruntu lub sąsiednich pomieszczeń, co przekłada się na niższe rachunki za ogrzewanie.

Do wyboru są trzy, zaprojektowane przez polskich inżynierów, rozwiązania:

• Folia aluminiowa z rastrem do ogrzewania podłogowego (F50) - rozwiązanie ekonomiczne, dające możliwość dostosowania grubości styropianu (podłoga na gruncie - minimum 10 cm, strop pomiędzy kondygnacjami - 3 cm);
• Mata styropianowa z folią aluminiową do ogrzewania podłogowego (FS30) - rozwiązanie z rastrem, przyspieszające montaż i zapewniające jednolitą powierzchnię z bardzo dobrą izolacyjnością termiczną λD = 0,035 W/(mK);
• Mata styropianowa grzybkowa (PTS30) - z wypustkami umożliwiającymi układanie pętli rur bez narzędzi oraz bardzo dobrą izolacyjnością termiczną λD = 0,035 W/(mK).

Warto wiedzieć, że raster ułatwia zachowanie właściwych odstępów między rurami - najczęściej jest to 10, 15 lub 20 cm, w zależności od zapotrzebowania danej strefy na ciepło.

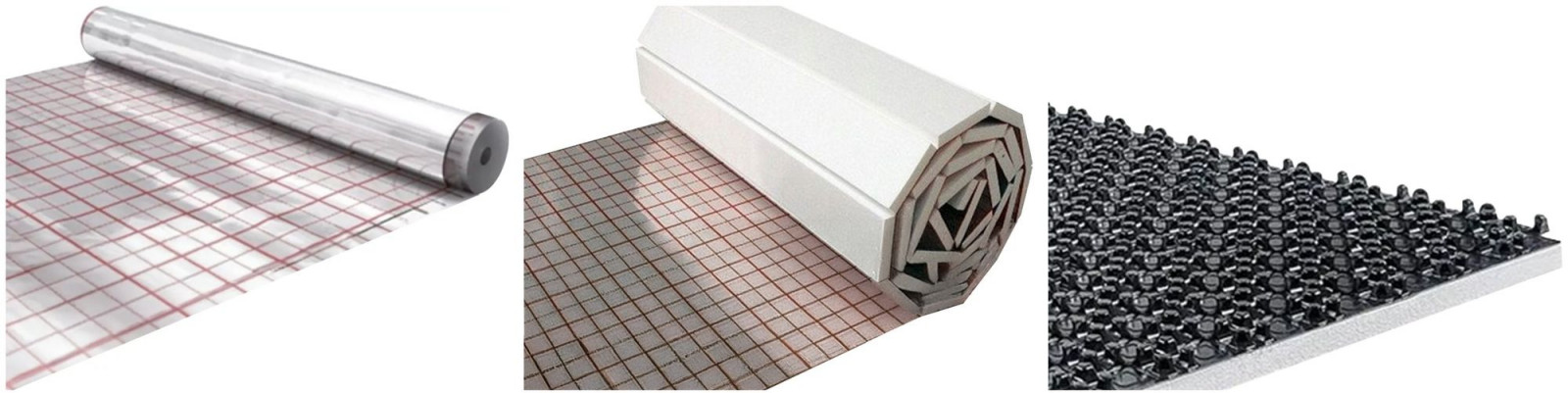

Folia aluminiowa z rastrem do ogrzewania podłogowego (F50), mata styropianowa z folią aluminiową do ogrzewania podłogowego (FS30) i mata styropianowa grzybkowa (PTS30)

Rury do ogrzewania podłogowego

Niewielu inwestorów wie, że rury stosowane w systemach ogrzewania podłogowego nie są takie same. Różnią się m.in. średnicą i budową, a od ich jakości zależy, czy w przyszłości nie trzeba będzie kuć posadzki, by usunąć awarię. W ofercie FERRO są dwa rodzaje 5-warstwowych rur, wyposażonych w barierę antydyfuzyjną EVOH, która zapobiega przenikaniu tlenu z powietrza do wnętrza instalacji i chroni jej metalowe elementy przed korozją. Oba modele mają ścianki o grubości 2 mm i dostępne są w kilku wersjach: o średnicy zewnętrznej 16 mm (długość rolek 250 i 600 m) oraz 17 mm (długość rolek 250 i 600 m):

• Rura F-COMFORT PERT - jest odporna na temperaturę do 90°C i ma niską chropowatość wewnętrzną, dzięki czemu zapobiega odkładaniu się osadów;
• F-POWER PEX - wyróżnia się długotrwałą odpornością na ciśnienie i temperaturę oraz dużą giętkością, co ułatwia układanie pętli o skomplikowanych kształtach.

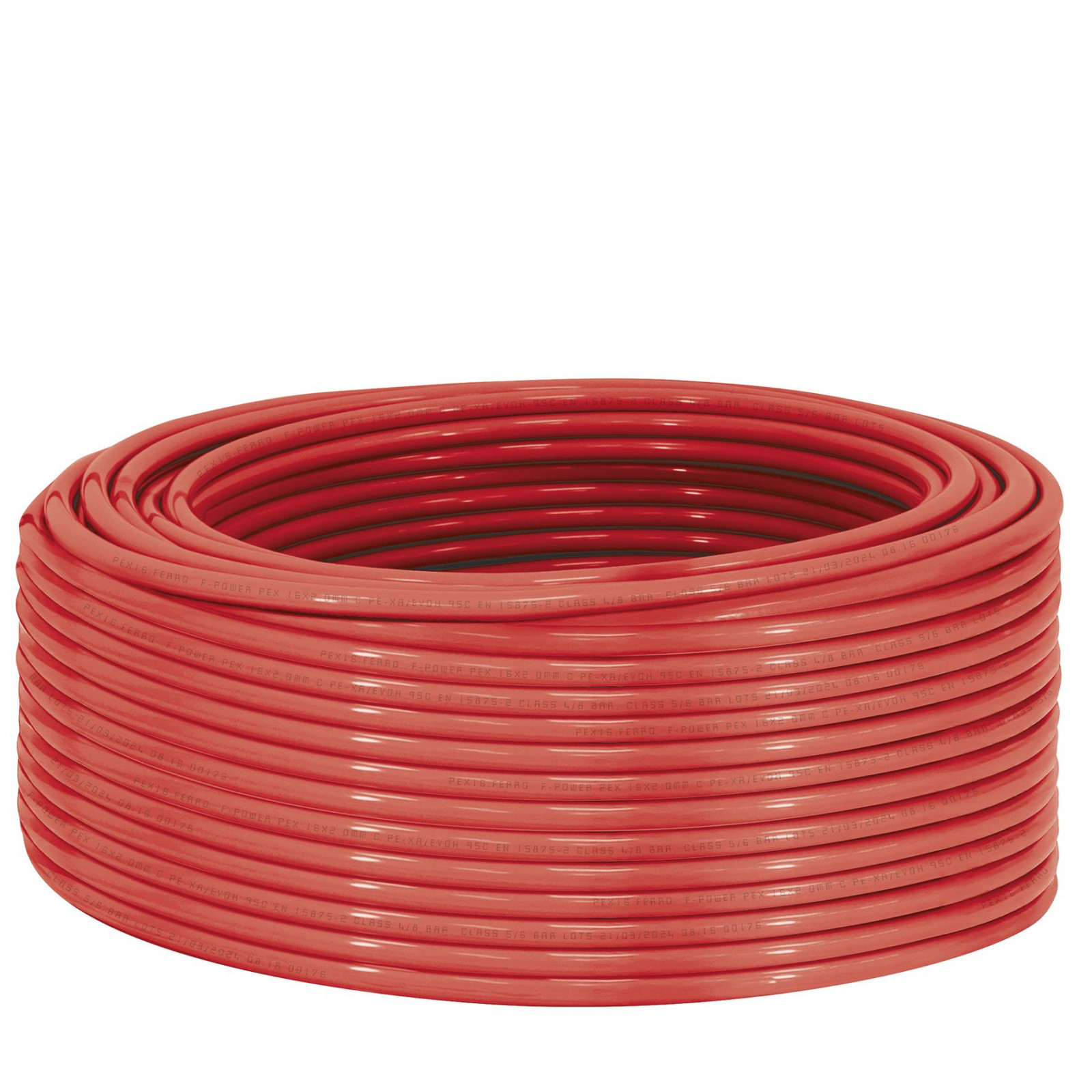

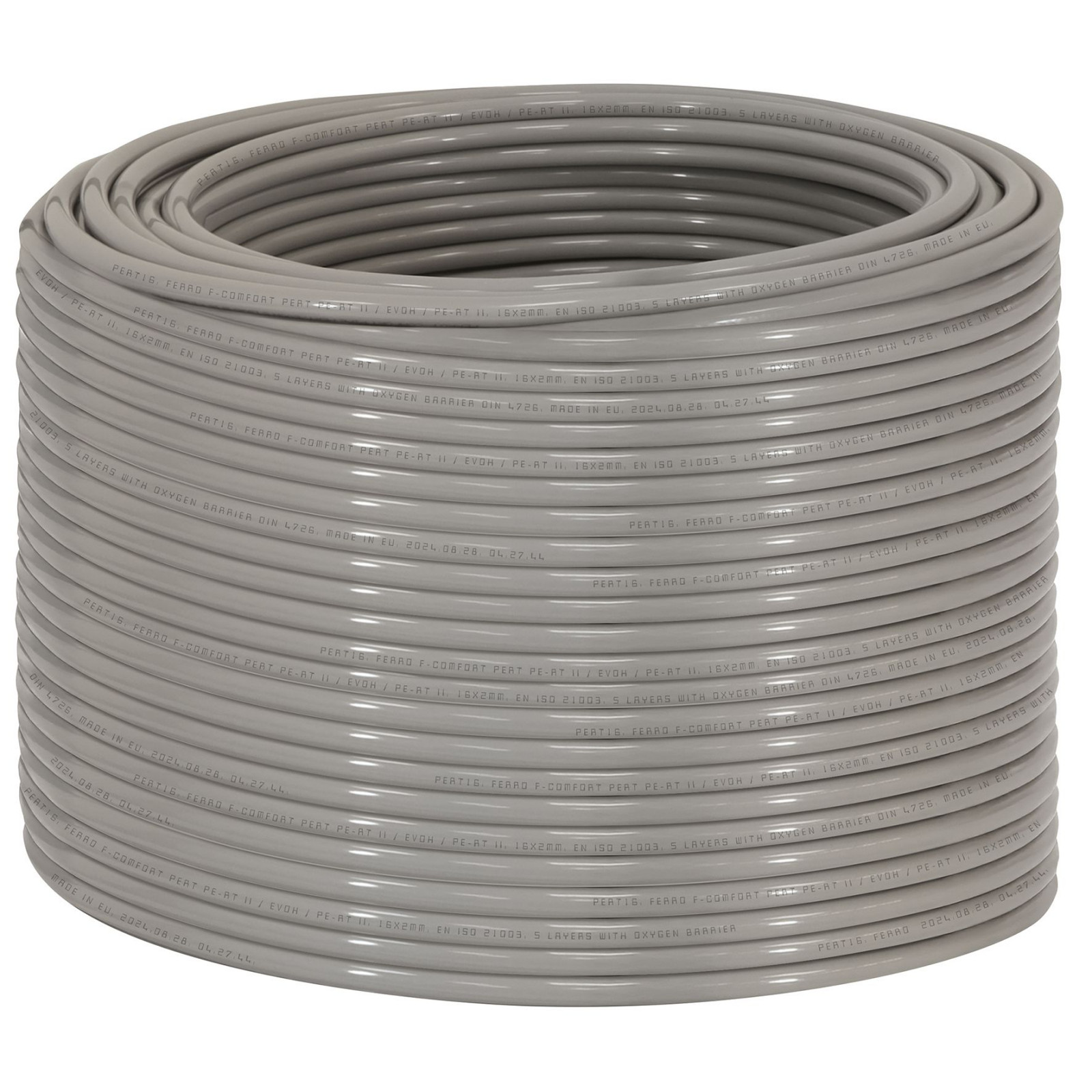

Rury do ogrzewania podłogowego: F-COMFORT PERT i F-POWER PEX

Profesjonalnego montażystę ogrzewania podłogowego można rozpoznać po narzędziach, jakich używa do układania rur. W XXI wieku tej pracy nie trzeba już wykonywać na kolanach. Narzędzi do ogrzewania podłogowego, sygnowanych marką FERRO, jest kilka. Podstawowe to tacker, który umożliwia szybkie i trwałe mocowanie rury do styropianu i folii bez konieczności pracy w niewygodnej pozycji. Specjalne spinki do tackera pozwalają umieścić rurę tak, aby nie przesunęła się podczas wylewania i wiązania jastrychu.

Inne praktyczne narzędzia to nożyce do cięcia rur, rozwijak do rur czy kalibrator. Ułatwiają przyśpieszają one pracę instalatorów, ale jednocześnie przyczyniają się do jej dokładnego wykonania. To oznacza mniejsze ryzyko awarii.

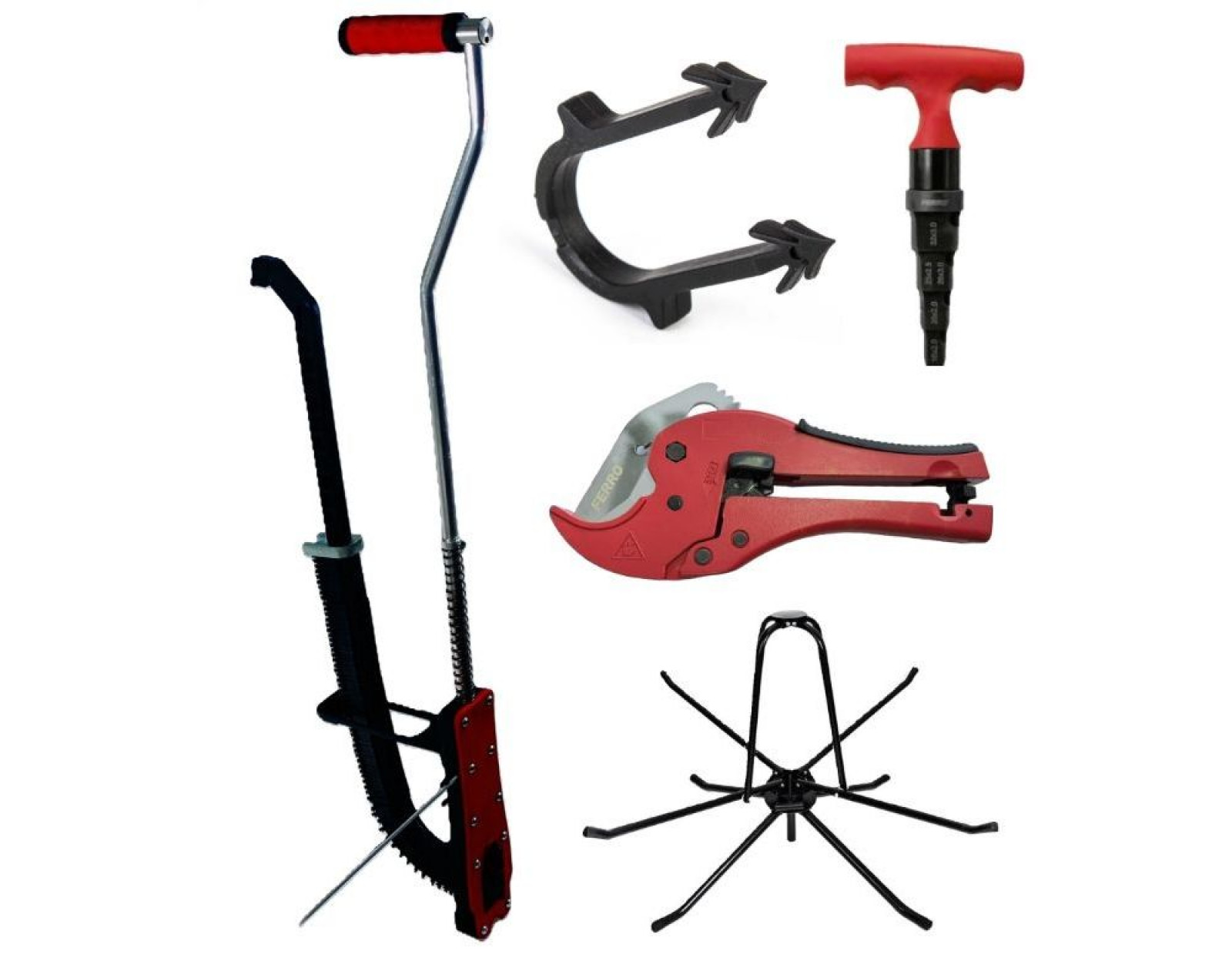

Narzędzia do montażu ogrzewania podłogowego

Sterowanie do ogrzewania podłogowego

Nowoczesne systemy sterowania ogrzewaniem podłogowym sprawiają, że są one praktycznie bezobsługowe. Pozwalają na ustawienie komfortowej dla użytkownika temperatury w każdym pomieszczeniu oraz na jej planowe obniżenie, gdy mieszkańcy są poza domem. Urządzenia sterujące FERRO, dzięki inteligentnym algorytmom i harmonogramom, pozwalają zmniejszyć zużycie energii, a jednocześnie mieszkać komfortowo. Poszczególne modele mają różne funkcje i zadania, dlatego dopasowuje się je do potrzeb. Wszystkie są łatwe w obsłudze.

Jako główny element zarządzający ogrzewaniem podłogowym sprawdza się listwa FL8 do zaworów termostatycznych (umożliwia też korzystanie z chłodzenia). Ma wbudowane dwa moduły: Wi-Fi - dzięki któremu można systemem sterować zdalnie, a także moduł radiowy - umożliwiający komunikację urządzeń w obrębie systemu (przewodowo lub bezprzewodowo).

Z listwą współpracuje elegancki, naścienny regulator pomieszczeniowy bezprzewodowy, sterujący temperaturą pokojową (w zakresie 5-35°C). Wyposażony jest w wyświetlacz LCD, dotykowe przyciski i czujnik wilgotności. Praktyczne są również naścienny czujnik temperatury pomieszczenia przewodowy (z dokładnością pomiaru do 0,5⁰C), czujnik temperatury podłogi z opcją sterowania na podstawie temperatury posadzki w pomieszczeniu oraz siłownik termoelektryczny FTH1 do automatycznego zamykania i otwierania zaworów zamontowanych na rozdzielaczach grzewczych lub otwierania i zamykania zaworów grzejnikowych.

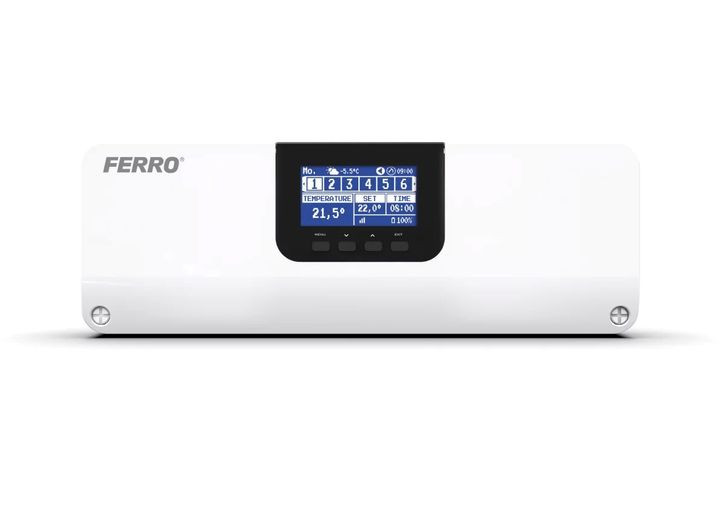

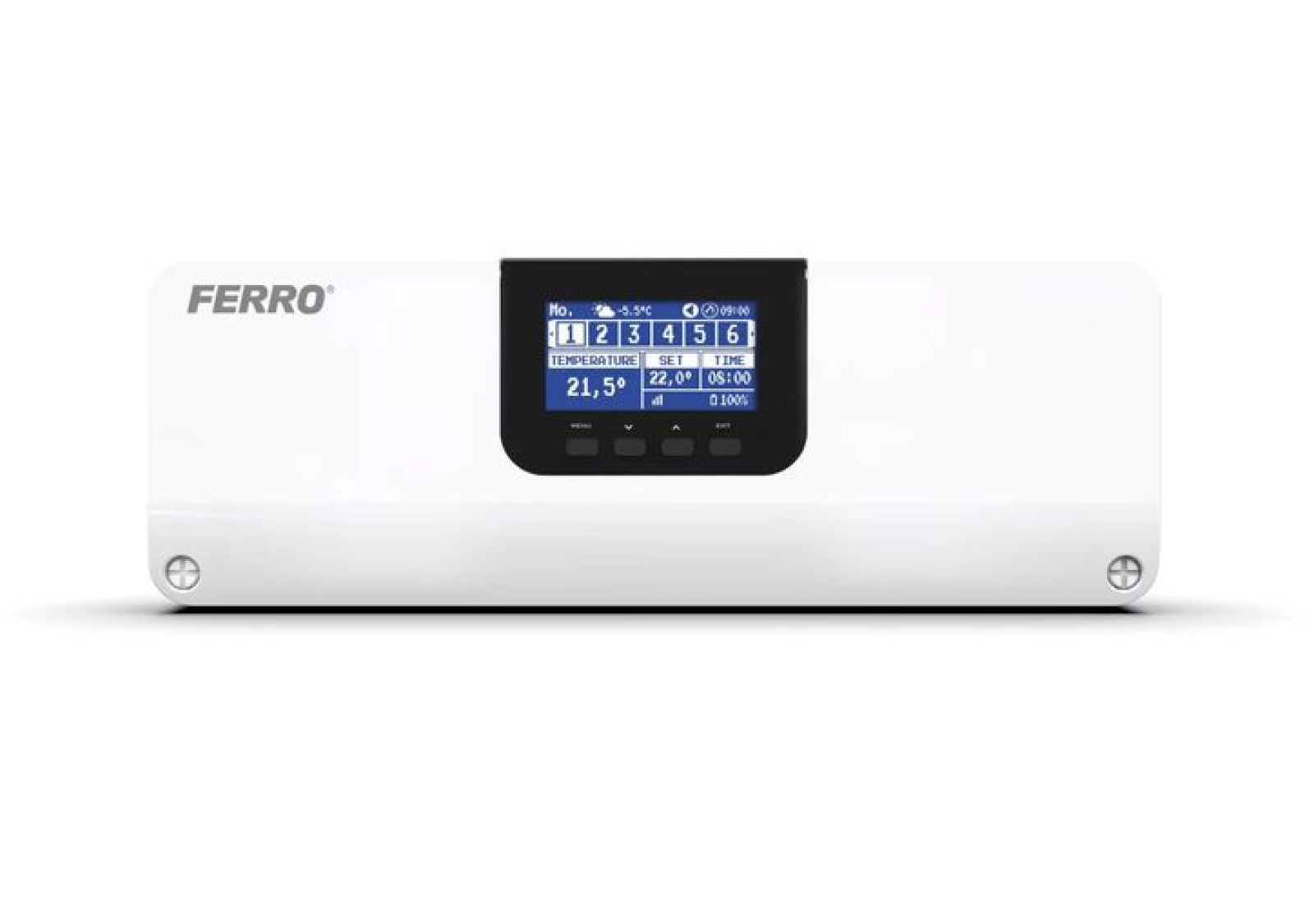

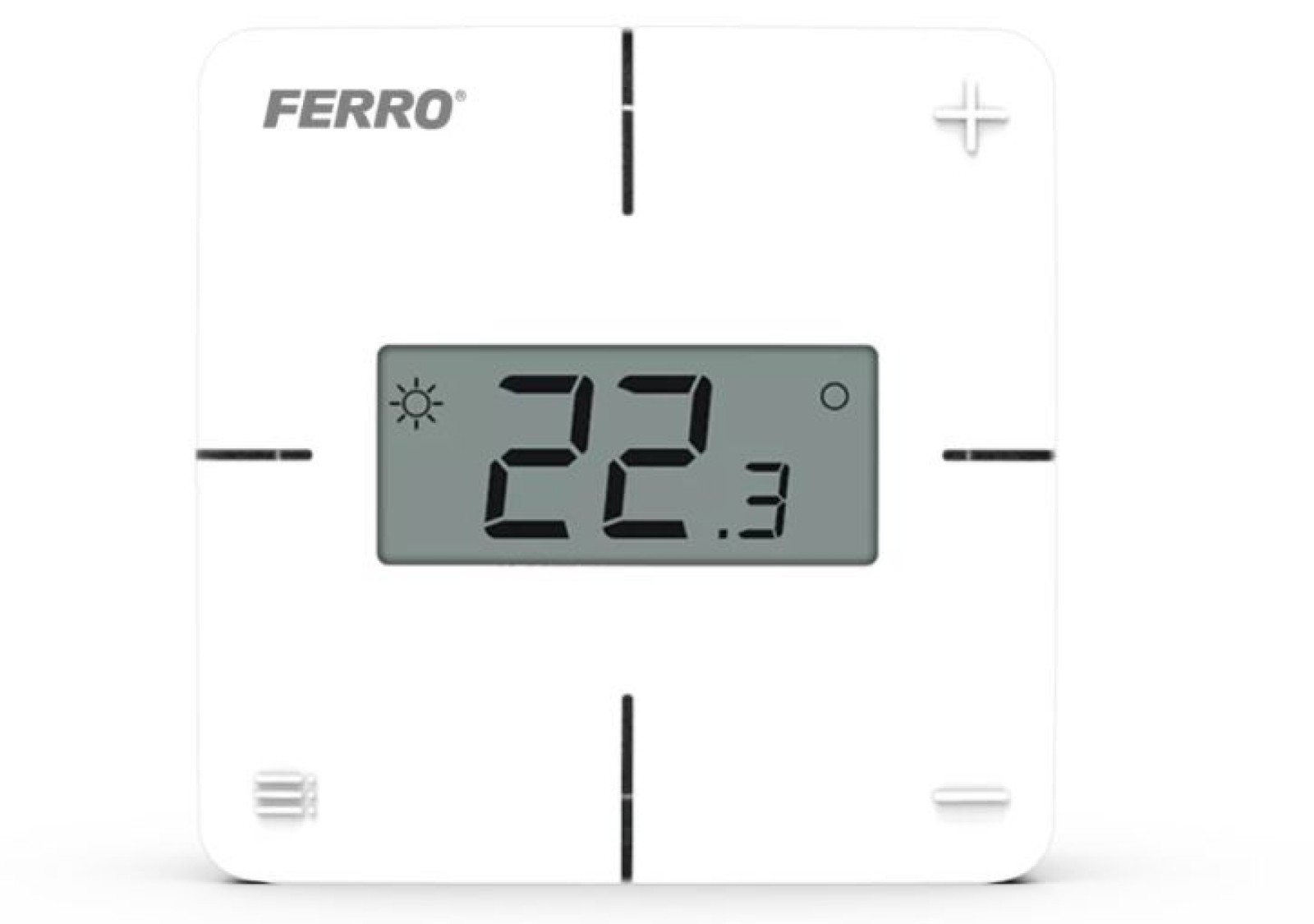

Listwa FL8 do zaworów termostatycznych i regulator pomieszczeniowy do sterowania ogrzewaniem podłogowym

Rozdzielacze do ogrzewania podłogowego

W ofercie FERRO znajdują się rozdzielacze wykonane z mosiądzu lub stali nierdzewnej, które zapewniają równomierne rozprowadzanie ciepła do każdego pomieszczenia oraz pętli, gwarantując oszczędność energii i komfort użytkowania.

Wśród rozdzielaczy mosiężnych bestsellerem jest typ N-RZP 1" z zaworami termostatycznymi i przepływomierzami. Cztery modele tego urządzenia różnią się między sobą liczbami sekcji (od 13 do 16) oraz długościami belek (650, 700, 750, 800 mm). Dostępne są do nich mosiężne części zamienne i akcesoria, np. belka rozdzielacza 1" RMD02 z rozstawem podłączeń 100 mm. Ma ona pięć modeli, które różnią się liczbami sekcji (od 2 do 6), a także długością (258,5, 358,5, 458,5, 558,5, 658,5 mm).

Nowość FERRO to stalowy rozdzielacz do ogrzewania podłogowego F-COMFORT. Wyposażony jest w odpowietrznik ręczny, bezszwową belkę, zawór spustowy, wysokiej jakości przepływomierze, zawory termostatyczne, nyple G1/2xG3/4. Co istotne: rozdzielacz jest gotowy do montażu (wystarczy wyjąć z pudełka), eliminując konieczność skręcania elementów i oszczędzając czas. Dostępnych jest wiele modeli dopasowanych do różnych typów instalacji.

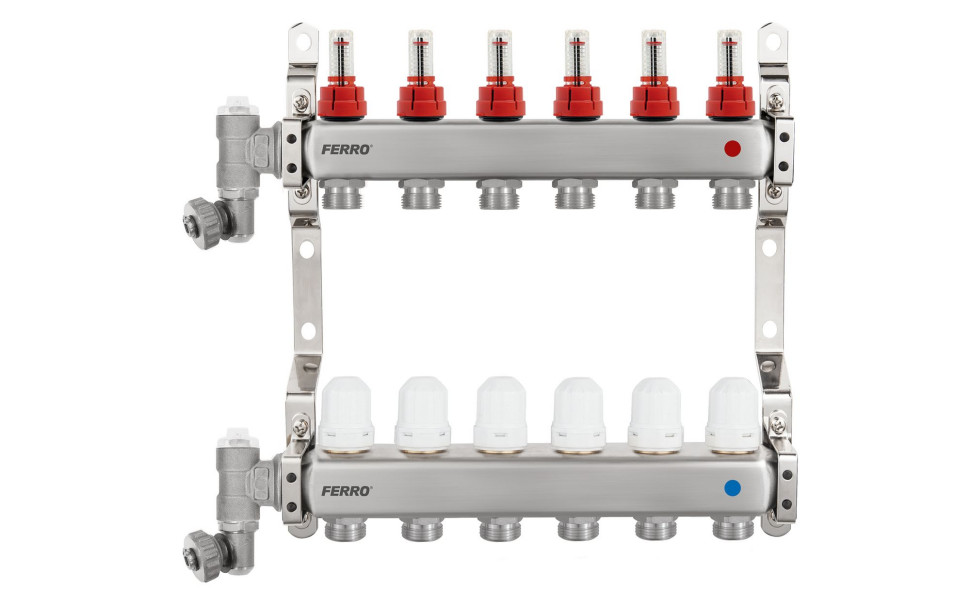

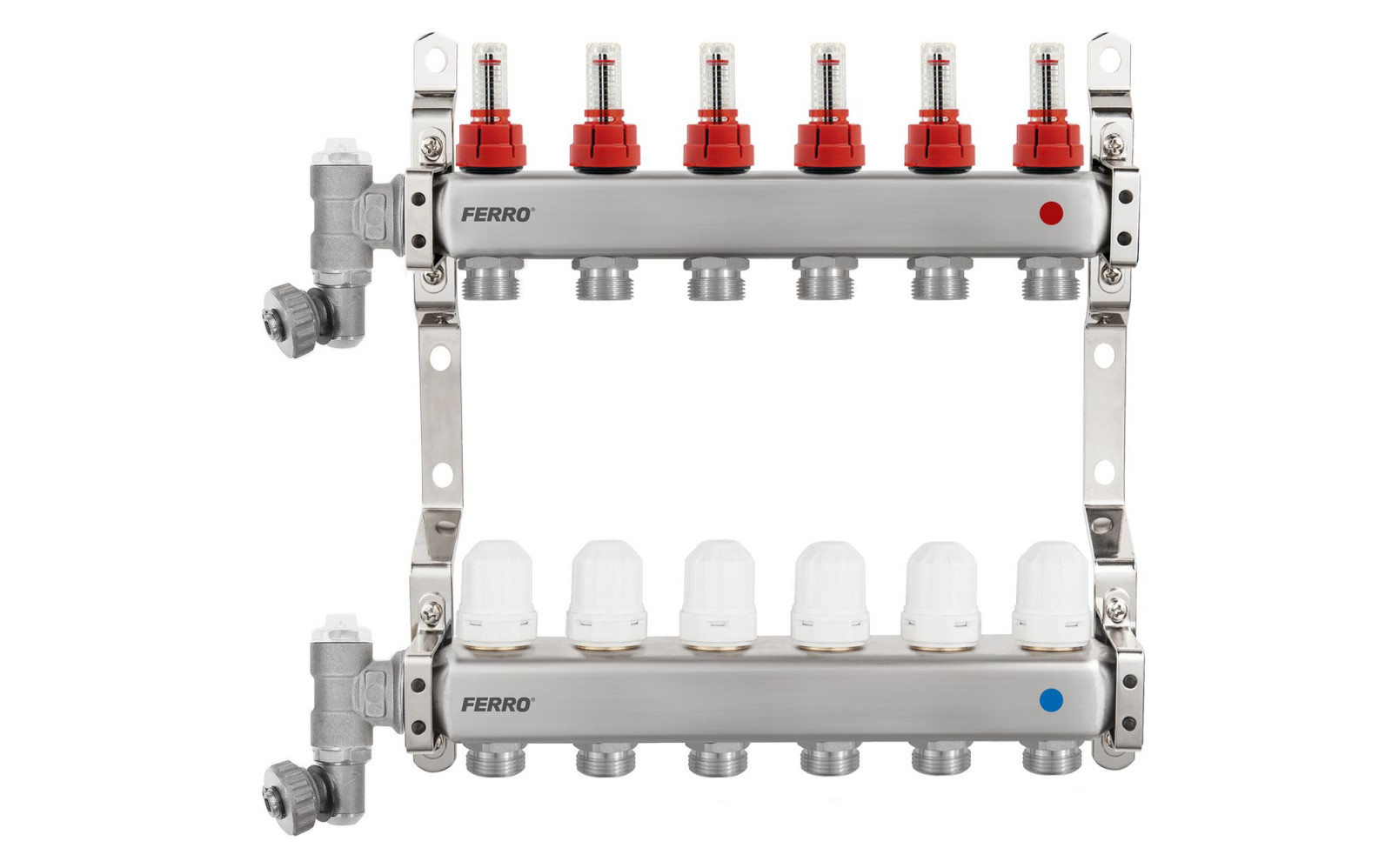

Stalowy rozdzielacz do ogrzewania podłogowego F-COMFORT

Szafki do ogrzewania podłogowego

Estetyczne szafki pozwalają schować rozdzielacze oraz listwy sterujące. Dzięki temu te elementy nie kurzą się i są niewidoczne w pomieszczeniach. Szafki chronią także komponenty systemu ogrzewania podłogowego przed uszkodzeniami mechanicznymi. Dostępne są modele natynkowe i podtynkowe w różnych wymiarach (długość, głębokość, wysokość). W zestawach z szafkami znajdują się również listwy do montażu rozdzielaczy, co ułatwia ich estetyczną instalację.

Złączki przyłączeniowe do rozdzielaczy

W pełni kompatybilnym systemie dobór złączki do rozdzielacza nie stanowi problemu. W ofercie FERRO znajdują się zarówno typowe złączki zaciskowe z gwintem wewnętrznym ¾”, wyposażone w pierścień przecięty oraz nypel ze sfazowaniem typu EC, jak również złączki tego samego typu z gwintem ½”. Oba typy kształtek występują w dwóch rodzajach tj. w wersji z oringami, przeznaczonej do współpracy z rurami wielowarstwowymi typu PEX-Al-PEX lub PERT-Al-PERT oraz bez oringów do rur typu EVOH-PERT lub EVOH-PEX.

Systemowa zgodność elementów ogrzewania podłogowego zapewnia łatwy montaż, wysoką efektywność energetyczną i bezproblemową eksploatację całego układu grzewczego. Wszystko do siebie pasuje!
