Zimna krawędź płyty fundamentowej to częsty błąd. Jak zabezpieczyć obwód płyty elementami brzegowymi PARATi L-element?

Obwód płyty fundamentowej, czyli styk z gruntem i ścianami zewnętrznymi, należy do najwrażliwszych punktów w obudowie cieplnej budynku. Źle zabezpieczony tworzy liniowy mostek cieplny - pasmo, przez które ciepło ucieka znacznie szybciej niż przez resztę przegrody. Skutkiem mogą być wysokie straty energii, przemarzanie krawędzi oraz wykraplanie się wilgoci w narożnikach.

Tradycyjny sposób szalowania polega na zbijaniu deskowania, jego późniejszym demontażu, a na końcu ręcznym doklejaniu płyt styropianowych. To praca czasochłonna i podatna na błędy wykonawcze. Odpowiedzią na ten problem jest PARATi L-element, który łączy w sobie izolację z szalunkiem traconym. Taki szalunek po zalaniu betonem zostaje na swoim miejscu i staje się integralną częścią budynku.

Czym jest PARATi L-element?

PARATi L-element to gotowa kształtka styropianowa w formie litery L. Producent wytwarza ją z materiałów o znikomej nasiąkliwości i dużej wytrzymałości na ściskanie: polistyrenu ekstrudowanego XPS 300 lub specjalistycznego Hydropianu EPS Hydro 100 lub 150. W ofercie znajduje się również wariant z wykończeniem pionowej części PARATi L-element płytą cementowo-włóknistą. Ta twarda osłona jest zintegrowana fabrycznie - tworzy od razu estetyczne wykończenie cokołu i chroni izolację przed uszkodzeniami mechanicznymi w trakcie prac budowlanych oraz w późniejszym użytkowaniu.

Moduły wycinane są na ploterach 3D z dokładnością do 1 mm, co zapewnia pełną powtarzalność wymiarów. Standardowe elementy proste mają długość 1200 mm, a gotowe narożniki zewnętrzne i wewnętrzne - 600 × 600 mm. Typowa grubość izolacji wynosi od 80 do 300 mm, a wysokość krawędzi od 250 do 550 mm. Choć w stałej sprzedaży dostępny jest moduł o podstawowej długości, PARATi wykonuje również PARATi L-element o parametrach ściśle dopasowanych do indywidualnego projektu i potrzeb inwestora.

PARATi L-element łączy w sobie funkcję szalunku traconego i izolacji termicznej. Precyzyjnie wyprofilowane połączenie na pióro-wpust gwarantuje ciągłość ocieplenia wokół krawędzi płyty bez powstawania liniowych mostków cieplnych.

Co zyskuje inwestor?

PARATi wskazuje cztery kluczowe korzyści z zastosowania tego rozwiązania:

• Ochrona przed mostkami cieplnymi. Moduły o grubości izolacji od 100 mm łączy się na wyprofilowany klin typu pióro-wpust i dodatkowo uszczelnia pianką pistoletową. Zazębione połączenia eliminują powstawanie szczelin na obwodzie fundamentu. (Uwaga: elementy cieńsze, o grubości poniżej 100 mm, nie mają zamka pióro-wpust - łączy się je na styk i uszczelnia pianką).
• Bariera przed wilgocią gruntową. Zarówno EPS HYDRO, jak i XPS cechują się znikomą nasiąkliwością wodną, co zabezpiecza dolną partię budynku przed podciąganiem kapilarnym wody z gruntu.
• Akumulacja ciepła przy ogrzewaniu w płycie. Rozwiązanie świetnie współpracuje z systemami grzewczymi zatopionymi w betonie: wodnym PARATi Water, elektrycznymi Parati Electric (ułożone pętle grzewcze z kabli grzejnych), powietrznymi PARATi Air / Legalett (ciepłe powietrze tłoczone rurami polipropylenowymi krąży w obiegu zamkniętym płyty). Płyta działa jak potężny piec akumulacyjny, a izolowane krawędzie nie pozwalają na ucieczkę energii do gruntu.
• Optymalizacja kosztów. PARATi deklaruje, że łączny koszt wykonania jest porównywalny z tradycyjnymi metodami, ponieważ prefabrykat eliminuje budowanie szalowania z drewna i dodatkowe prace oraz koszty związane z wykonaniem izolacji cieplnej na krawędziach płyty.

Co zyskuje ekipa budowlana?

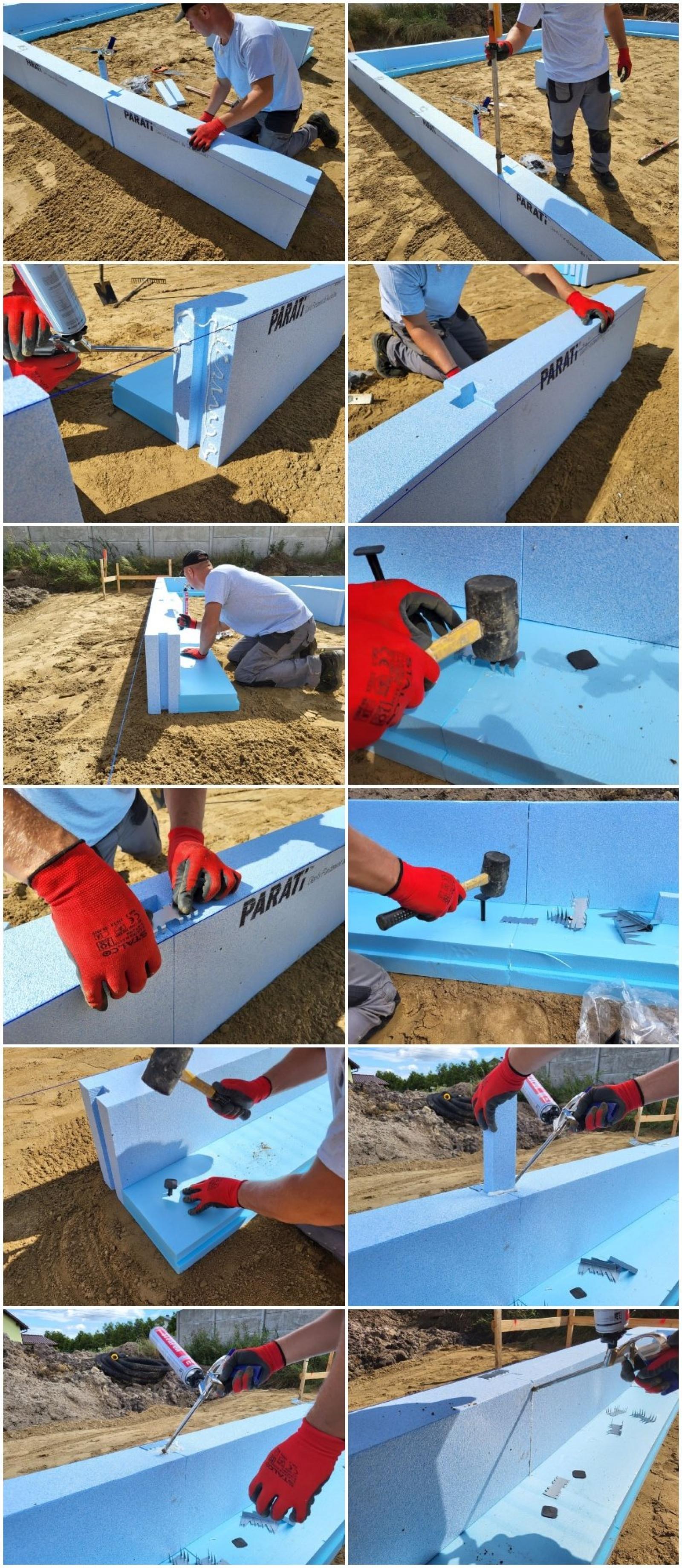

Wykonawca nie traci czasu na zbijanie drewnianych szalunków. Gotowe moduły układa się bezpośrednio na zagęszczonej podsypce. Poszczególne elementy spina się stalowymi płytkami kolczastymi oraz grzebieniami montażowymi, które stabilizują PARATi L-element przed zalaniem. Montaż prowadzi się zgodnie z załączoną instrukcją i w obrębie wytyczonego przez geodetę obrysu budynku. Sztywność elementów gwarantuje zachowanie geometrii budynku bez ryzyka wypchnięcia krawędzi pod ciężarem świeżego betonu.

Montaż krok po kroku

PARATi L-element montuje się na samym początku, jeszcze przed ułożeniem izolacji pod płytą i montażem stali. Kolejność prac ma kluczowe znaczenie:

1. Podłoże, drenaż i kanalizacja podposadzkowa. Po zdjęciu humusu dno wykopu profiluje się ze spadkiem min. 5% na zewnątrz budynku. Jeśli wymagają tego warunki gruntowo-wodne na działce, montuje się studzienki rewizyjne oraz opaskę drenarską z rur o średnicy min. Ø80-100 mm (przy gruntach dobrze przepuszczalnych i niskim poziomie wód drenaż może nie być konieczny). Ważne: już na etapie przygotowywania i zasypywania podbudowy w gruncie rozprowadza się instalację kanalizacyjną.
2. Podbudowa i zagęszczenie. Wykop zasypuje się pospółką, piaskiem lub tłuczniem i zagęszcza mechanicznie warstwami do wartości określonych w projekcie. Nośność i zagęszczenie podbudowy sprawdza na budowie uprawniony geotechnik. Prawidłowo wykonana podbudowa musi sięgać co najmniej 1 m poza obrys ścian budynku.

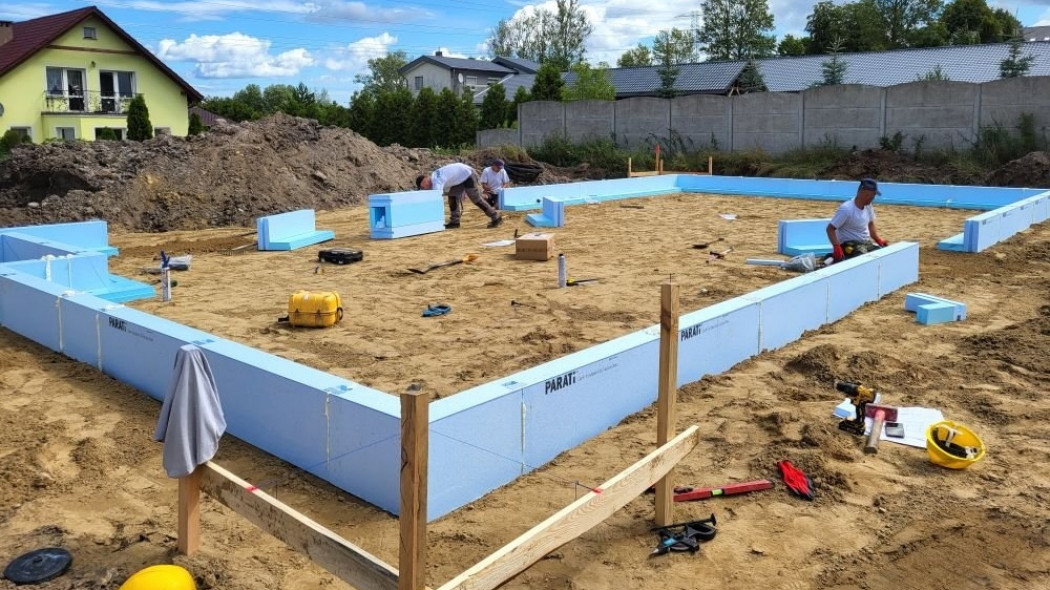

3. Ustawienie PARATi L-element. PARATi L-element rozstawia się ściśle według projektu konstrukcyjnego, poziomując je i pionując względem linek geodezyjnych. Połączenia uszczelnia się pianką (w elementach od 100 mm grubości dobija się kliny pióro-wpust).
4. Wypusty instalacyjne podpodłogowe. Po rozstawieniu elementów brzegowych, a przed ułożeniem płyt styropianu pod płytą, precyzyjnie przygotowuje się i wyprowadza do góry pionowe wypusty instalacyjne: przyłącza wody, wypusty rozprowadzonej wcześniej kanalizacji, przepusty kabli elektrycznych oraz doprowadzenie powietrza z zewnątrz do kominka.
5. Opaska przeciwwysadzinowa. Wokół krawędzi budynku układa się w gruncie poziomą opaskę z płyt XPS z lekkim spadkiem na zewnątrz np. 2%. Chroni ona grunt pod krawędzią fundamentu przed przemarzaniem.
6. Wykończenie krawędzi. W wariancie standardowym (EPS HYDRO / XPS) zewnętrzną ściankę PARATi L-element pokrywa się klejem z wtopioną siatką tynkarską, wyprowadzając ją na opaskę przeciwwysadzinową. Wariant z płytą cementowo-włóknistą ma już gotową osłonę - nie wymaga zaciągania siatką na całej płaszczyźnie, a jedynie uszczelnienia pionowych połączeń płyt.
7. Izolacja pozioma pod płytą i zbrojenie. Łączna grubość izolacji pod płytą wynosi standardowo 20-30 cm. Układa się ją z dwóch lub trzech warstw płyt XPS lub EPS HYDRO na mijankę (z przesunięciem spoin, np. 2 × 10 cm lub 3 × 10 cm), aby wyeliminować mostki cieplne. Na izolacji układa się zbrojenie dolne i górne na dystansach, zbrojenie krawędziowe oraz pętle ogrzewania podłogowego.
8. Próba ciśnieniowa i betonowanie. Przed wylaniem mieszanki instalację grzewczą poddaje się próbie ciśnieniowej (nabicie sprężonym powietrzem do ok. 8 barów). Beton podaje się pompą, kontrolując poziom niwelatorem laserowym, zagęszcza buławą wibracyjną i zaciera mechanicznie.

Jeżeli planujesz budowę płyty fundamentowej, doradcy w PARATi pomogą Ci wybrać technologię odpowiednią do Twoich potrzeb.
