Jak rozdzielić sygnał wideo z jednej kamery wideodomofonowej na kilka odbiorników?

W ofercie COMMAX dostępny jest uniwersalny rozdzielacz/wzmacniacz sygnału wideo. VD-104 COMMAX posiada jedno wejście sygnału wideo i 4 wyjścia, wymagane zasilanie 12-24VDC z dobrze filtrującego zasilacza np...COMMAX RF-1A lub RF-2A (zasilacze transformatorowe).

Rozdzielacz/wzmacniacz może być stosowany w instalacjach analogowych wideodomofonowych i CCTV, posiada dwa tryby pracy: automatyczny (normalizowanie sygnału do poziomu 1 Vpp) lub manualny (potencjometr do regulacji wzmocnienia), ustawienia są wspólne dla wszystkich 4 kanałów.

Praca w trybie AUTO jest zalecana gdy uruchamiamy system i nie wiemy jakie ustawienia są potrzebne.

UWAGA: oplot koncentryka (ekran) musi być podłączony do zacisku "-" w rozdzielaczu VD-104

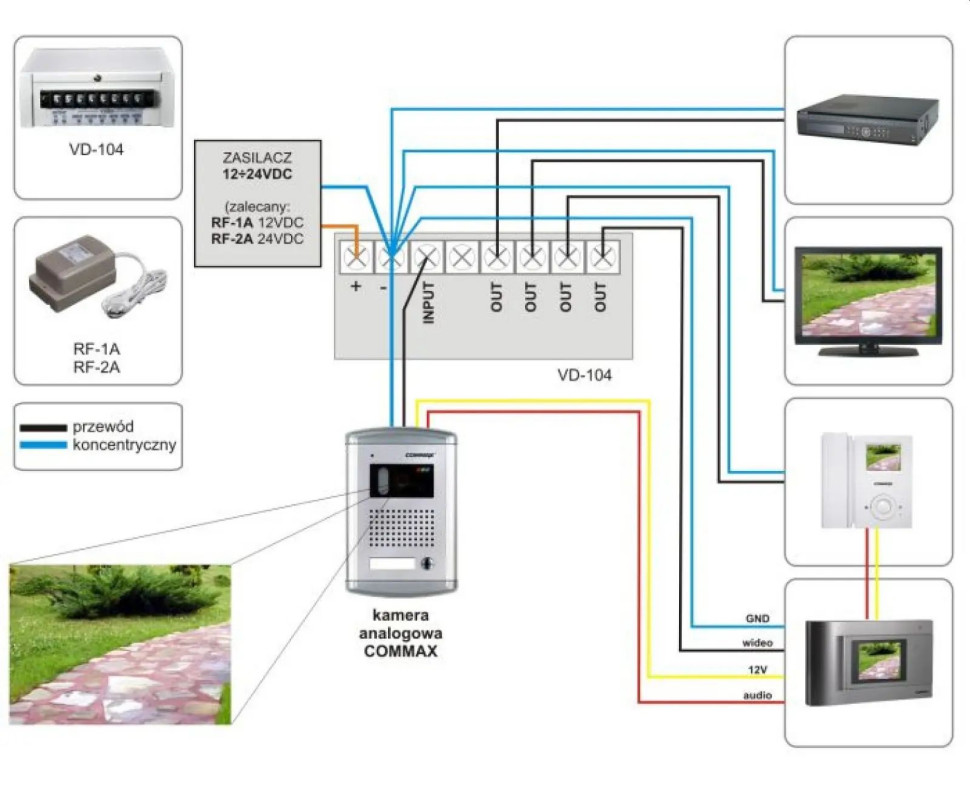

Poniżej przedstawiono przykład zastosowania rozdzielacza dla kamery wideodomofonowej COMMAX (szkic nie uwzględnia zasilania odbiorników, w typowych instalacjach kamera wideodomofonowa jest zasilana z monitorów systemowych-jak poniżej).

źródło i zdjęcia: GDE Polska
