Główny licznik dostarczony przez zakład energetyczny rejestruje wyłącznie sumaryczne zużycie dla całego budynku i nie wskazuje, które obwody pobierają najwięcej prądu. Rachunki mogą zaskakiwać nawet wtedy, gdy domownicy są przekonani o wyłączeniu większości odbiorników. Szczegółowe dane o faktycznych przepływach prądu w poszczególnych gałęziach zasilania zapewnia dopiero aparatura kontrolna zamontowana bezpośrednio w domowej rozdzielnicy.
Zarządzanie instalacją w nowym budynku jednorodzinnym wymaga sprawdzania parametrów prądu i napięcia w poszczególnych strefach technicznych. Zamiast opierać się na szacunkach, warto wyposażyć rozdzielnicę w modułowe podzespoły pomiarowe, które zbierają dane bezpośrednio na szynach i przewodach zasilających. Zastosowanie aparatury modułowej pozwala na bieżąco kontrolować obciążenie sieci oraz przekazywać odczyty do przewodowych lub bezprzewodowych systemów sterowania budynkiem.
Kiedy certyfikowane liczniki MID zapewniają rozliczeniowy pomiar energii?
Oficjalne i precyzyjne rozliczenia zużycia energii elektrycznej w instalacji wymagają zastosowania aparatów z potwierdzeniem metrologicznym, jakimi są liczniki energii zgodne z dyrektywą MID. Urządzenia te spełniają rygorystyczne wymagania prawne dotyczące dokładności pomiaru, co pozwala na rzetelne podliczanie kosztów w wydzielonych częściach domowej sieci. W rozdzielnicach domów jednorodzinnych liczy się każdy wolny moduł, dlatego liczniki te projektuje się w bardzo kompaktowych wymiarach - zajmują zaledwie 36 mm lub 72 mm szerokości. Bieżące parametry pracy można odczytać na czytelnym wyświetlaczu, a cała konfiguracja urządzenia odbywa się za pomocą zintegrowanych przycisków dotykowych lub poprzez bezprzewodowe połączenie Bluetooth obsługiwane z poziomu aplikacji mobilnej, co eliminuje konieczność ręcznego operowania wewnątrz szafy rozdzielczej.
Do integracji z domową automatyką liczniki udostępniają interfejsy komunikacyjne M-Bus oraz Modbus, a także dwa wyjścia impulsowe S0, które wysyłają sygnały proporcjonalne do ilości przepływającej energii. Prace instalacyjne w rozdzielnicy ułatwia i przyspiesza technika zacisku CAGE CLAMP w standardzie Push-in z dźwignią. To bezśrubowe rozwiązanie pozwala na szybki i pewny montaż odizolowanych końcówek przewodów, zapewniając trwały docisk mechaniczny i bezawaryjną pracę aparatury pomiarowej w domowej szafie elektrycznej.
W jaki sposób 3-fazowe kompaktowe mierniki mocy realizują pomiar energii?
Gdy w instalacji domowej zachodzi potrzeba analizowania wielu parametrów sieci trójfazowej jednocześnie, podstawowym urządzeniem staje się 3-fazowy kompaktowy miernik mocy na szynę DIN. Urządzenie to montuje się bezpośrednio w rozdzielnicy modułowej, gdzie realizuje ono pomiary prądów i napięć w sieciach trójfazowych, w tym również w obwodach oddalonych od głównego systemu sterowania. Miernik charakteryzuje się dużą elastycznością aplikacyjną, ponieważ może bezpośrednio współpracować zarówno z przekładnikami prądowymi, jak i z elastycznymi cewkami Rogowskiego - w zależności od wybranego punktu pomiarowego oraz grubości mierzonych przewodów.
Kompaktowy miernik wyposażono w funkcję rejestracji danych pomiarowych na karcie microSD, co gwarantuje zachowanie historii odczytów w pamięci lokalnej urządzenia. Do transmisji zgromadzonych informacji do zewnętrznych systemów nadzoru służą protokół Modbus RTU oraz wyjście impulsowe. Dzięki takiemu wyposażeniu miernik nie tylko zlicza energię, ale stale dostarcza nadrzędnemu kontrolerowi szczegółowe dane o chwilowych wartościach prądu i napięcia na każdej z trzech faz instalacji.
Kiedy przekładniki prądowe umożliwiają bezpieczny, pośredni pomiar energii?
W torach zasilających o dużym natężeniu prądu bezpośredni pomiar za pomocą tradycyjnego licznika jest utrudniony. Dlatego w takich instalacjach wykorzystuje się przekładniki prądowe działające na zasadzie transformatora prądu przemiennego. Przekładniki pozwalają na bezpieczny pomiar i analizę prądów o dużych wartościach bez konieczności wprowadzania grubych kabli do wnętrza aparatury pomiarowej. W istniejących lub modernizowanych rozdzielnicach montuje się przekładniki prądowe z dzielonym rdzeniem, których konstrukcja umożliwia instalację bez przecinania i rozłączania kabli. Otwieraną część magnetyczną nakłada się na żyłę roboczą, unieruchamia za pomocą opasek zaciskowych i podłącza do miernika przez fabrycznie konfekcjonowany przewód wtórny.
Gdy pomiar ma służyć celom rozliczeniowym, stosuje się przewlekane modele jednoprzewodowe, które tworzą układ pomiaru pośredniego w bezpośrednim połączeniu z licznikiem energii. W ograniczonej przestrzeni rozdzielnicy montuje się specjalistyczne przekładniki bezpośrednio nad wyłącznikiem nadprądowym, wykorzystujące wielowtyk picoMAX przystosowany do prądów dochodzących do 64 A. W ofercie aparatury pomiarowej znajdują się także modele z odejściem napięciowym i zintegrowanym bezpiecznikiem, a także wersje do montażu na przewodach okrągłych oraz szynach prądowych dla prądów sięgających 2500 A. Pewne połączenie obwodów wtórnych w tych podzespołach zapewnia bezśrubowa technika łączeniowa CAGE CLAMP.
Dlaczego elastyczna cewka Rogowskiego ułatwia pomiar energii?
W gęsto zabudowanych szafach rozdzielczych, w których sztywne przewody zasilające są ciasno ułożone, montaż tradycyjnych przekładników bywa niemożliwy z braku miejsca. W takich punktach pomiarowych stosuje się cewkę Rogowskiego - czyli zamkniętą cewkę powietrzną z podzielnym korpusem oraz niemagnetycznym rdzeniem, zaprojektowaną do pomiaru prądu przemiennego. Podstawową cechą fizyczną cewki powietrznej jest brak efektu nasycenia. Oznacza to brak ograniczenia prądu pierwotnego i pozwala na zachowanie poprawności pomiaru bez względu na wartość przepływającego prądu.
Konstrukcja cewki Rogowskiego odznacza się dużą elastycznością mechaniczną i niewielkimi wymiarami, co pozwala na bezproblemowe zaciśnięcie jej wokół przewodu za pomocą standardowych opasek zaciskowych. Zamknięcie pętli pomiarowej stanowi złącze bagnetowe z możliwością plombowania, które zabezpiecza układ przed nieautoryzowanym otwarciem. Dzięki elastycznemu korpusowi instalator może założyć cewkę w ciasnych zakamarkach rozdzielnicy bez demontażu sąsiadujących aparatów i bez rozpinania toru prądowego.
Jak przetworniki pomiarowe i odgałęźniki potencjałowe zabezpieczają pomiar energii?
Dopasowanie wartości elektrycznych występujących w domowej sieci do standardów wejściowych automatyki realizują modułowe przetworniki pomiarowe prądu, napięcia i mocy. Przetworniki prądu i napięcia umożliwiają odczyt sygnałów w obwodach AC i DC do wartości 300 V, a ich moduły zajmują w rozdzielnicy zaledwie 6 mm szerokości. Z kolei dedykowane przetworniki mocy wykonują jednoczesny pomiar prądu oraz napięcia, przeliczają pobór na rzeczywistą moc i przesyłają uzyskany wynik dalej jako znormalizowany sygnał analogowy.
Bezpieczny pobór napięcia zasilającego dla aparatury pomiarowej zapewniają odgałęźniki potencjałowe, instalowane bezpośrednio na przewodach izolowanych o przekroju do 16 mm2 lub na szynach prądowych. Odgałęźnik wykorzystuje specjalny zacisk nacinający izolację, który tworzy kontakt elektryczny z żyłą bez konieczności jej przecinania. W obudowę odgałęźnika wbudowano bezpiecznik chroniący aparaturę pomiarową, który w przypadku zwarcia natychmiast odłącza obwód pomiarowy od głównego toru zasilania, zabezpieczając moduły elektroniczne przed uszkodzeniem.
W jaki sposób zestawienie aparatury tworzy kompletny system pomiaru energii?
Zbudowanie rzetelnego systemu monitoringu w domu jednorodzinnym opiera się na skoordynowaniu kilku grup wyspecjalizowanych urządzeń. Certyfikowane liczniki energii MID dostarczają legalizowanych danych rozliczeniowych, a 3-fazowe mierniki mocy na szynę DIN rejestrują szczegółowe parametry prądów i napięć na kartach microSD oraz w protokole Modbus RTU. Przekładniki z dzielonym rdzeniem oraz elastyczne cewki Rogowskiego umożliwiają bezinwazyjny montaż w trudno dostępnych miejscach instalacji, eliminując potrzebę rozłączania torów prądowych. Całość układu dopełniają wąskie przetworniki dopasowujące sygnały AC i DC oraz odgałęźniki potencjałowe z wbudowanym bezpiecznikiem, które gwarantują bezpieczne zasilenie obwodów pomiarowych bezpośrednio z przewodów roboczych i szyn.
źródło: WAGO ELWAG

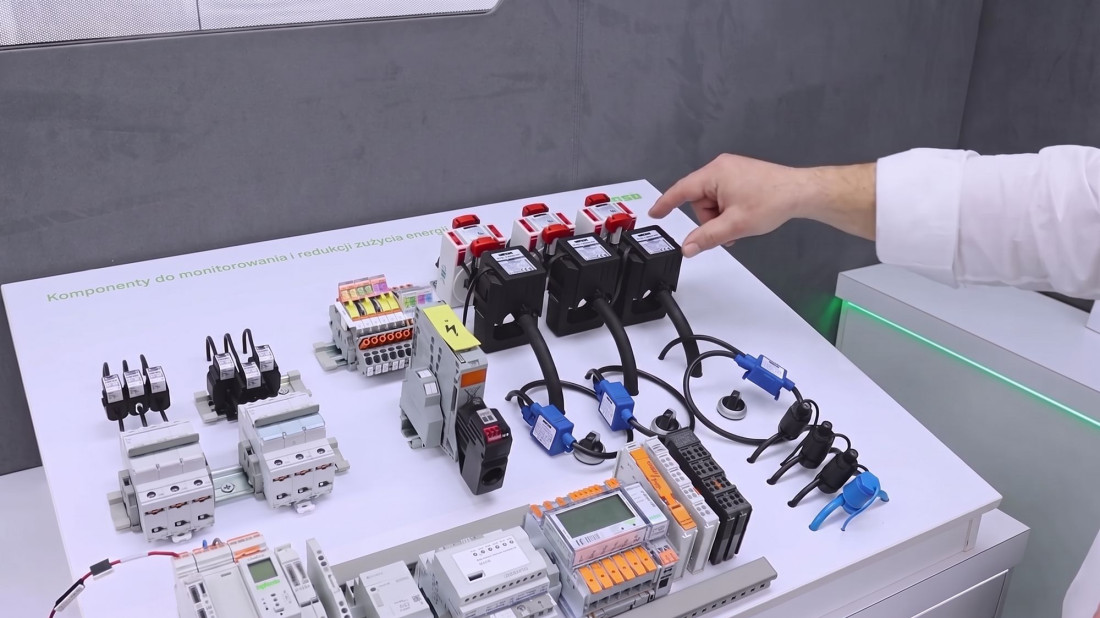

fot. otwierająca: wygenerowane przez AI na podstawie materiałów WAGO ELWAG
