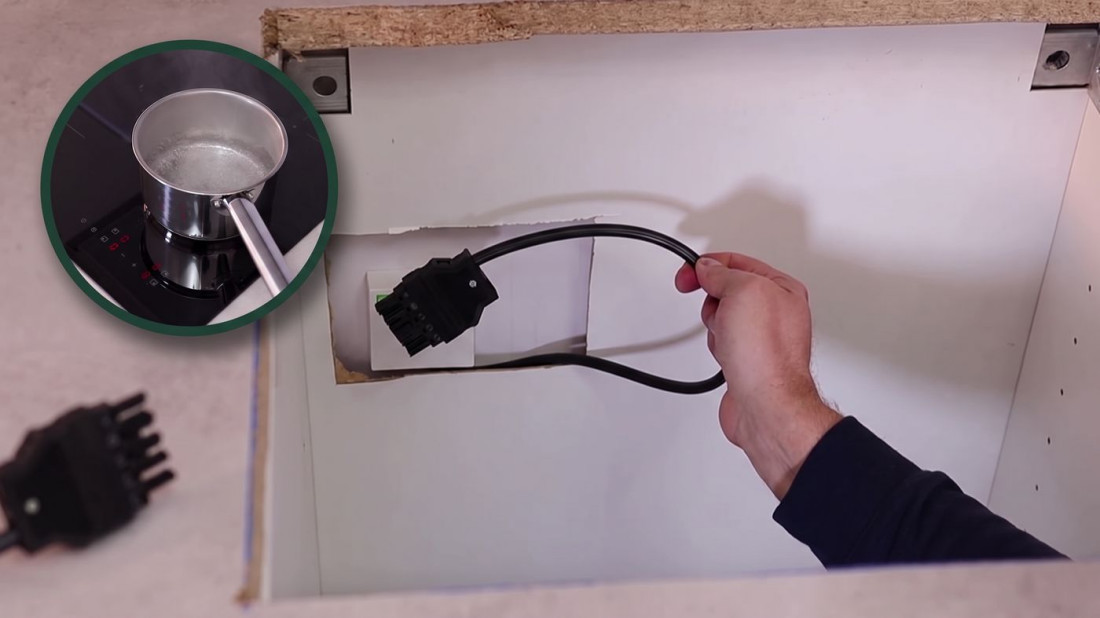

Przy podłączaniu płyty indukcyjnej głównym wyzwaniem często nie jest samo doprowadzenie zasilania, lecz brak miejsca na połączenie przewodów w ciasnej zabudowie. System złączy wtykowych WINSTA® WAGO pozwala ograniczyć potrzebną przestrzeń, a podczas prac wykończeniowych lub serwisowych umożliwia szybkie odłączenie zasilania urządzenia. Jego montaż wymaga jednak odpowiednich uprawnień oraz bezwzględnego przestrzegania zasad bezpieczeństwa.
Dlaczego podłączenie płyty indukcyjnej trzeba zaplanować wcześniej?
Instalację kuchenną należy zaplanować z uwzględnieniem sposobu zasilania poszczególnych urządzeń już na etapie budowy lub remontu. Sprzęt jednofazowy, korzystający ze standardowej wtyczki, wymaga jedynie gniazda 230 V. Przy zasilaniu dwu- lub trójfazowym połączenie zajmuje znacznie więcej miejsca, którego często brakuje bezpośrednio za urządzeniami w zabudowie. Dlatego sposób podłączenia płyty warto uwzględnić jak najwcześniej, zamiast odkładać tę kwestię na etap wykańczania wnętrza.
Rozwiązaniem tego problemu jest prefabrykowane złącze wtykowe z systemu WINSTA® WAGO, przeznaczone do urządzeń o prądzie znamionowym do 25 A. Tworzy ono bezpieczne połączenie, które w razie potrzeby można szybko i łatwo rozłączyć. Dla inwestora oznacza to oszczędność miejsca oraz wygodę przy pracach wykończeniowych czy serwisowych. Nie zmienia to jednak kluczowej zasady: montażu nie wolno wykonywać samodzielnie bez odpowiednich kwalifikacji.
Kto może podłączyć płytę indukcyjną za pomocą złączek WAGO?
Montaż oraz obsługę złączy może prowadzić wyłącznie wykwalifikowany personel z ważnymi uprawnieniami (np. SEP). Nieprzestrzeganie zasad bezpieczeństwa grozi porażeniem prądem, poważnymi obrażeniami, a nawet utratą życia. Wszystkie prace należy wykonywać wyłącznie przy całkowicie odłączonym napięciu i bez obciążenia. Możliwość szybkiego rozpięcia złącza nie oznacza, że wolno to robić podczas pracy urządzenia.
Istotne jest również prawidłowe rozróżnienie obu stron połączenia:
- Gniazdo WINSTA® montuje się po stronie instalacji budynku (na przewodzie zasilającym).
- Wtyk montuje się po stronie płyty indukcyjnej.
Mimo że gniazdo znajduje się na przewodzie zasilającym, który podczas normalnej eksploatacji jest pod napięciem, na czas prowadzenia jakichkolwiek prac instalacyjnych cały obwód musi zostać bezwzględnie odłączony w rozdzielnicy.
Do połączenia wolno stosować wyłącznie przewody miedziane. Używane komponenty muszą być nieuszkodzone, a ich obudowy muszą zapewniać wymaganą szczelność. Należy korzystać wyłącznie z oryginalnych akcesoriów i nie przekraczać dopuszczalnych parametrów pracy. Wymogi te obowiązują niezależnie od tego, jak mało miejsca pozostawiono na przyłącze w zabudowie.
Jakie przewody obsługują złączki WAGO WINSTA®?
W złączach zastosowano technologię sprężynową Push-in CAGE CLAMP®, która zapewnia trwałe, szybkie i pewne mocowanie przewodów. Zaciski obsługują przekroje od 0,5 do 4 mm² - zarówno dla żył jednodrutowych (drut), jak i wielodrutowych (linka). W przypadku linek można, ale nie trzeba, stosować zaprasowanych tulejek końcowych. Od rodzaju żyły zależy jednak sposób jej wprowadzenia do zacisku:
- Żyły jednodrutowe oraz linki z tulejką: umożliwiają montaż beznarzędziowy - wystarczy wsunąć przewód do oporu.
- Linki bez tulejki: wymagają wcześniejszego otwarcia sprężyny za pomocą narzędzia.
W obu przypadkach żyła musi trafić do właściwego otworu i zostać wsunięta do samego końca.
Złącza są trójfazowe i posiadają po dwa zaciski na każdy biegun. Można je stosować przy podłączaniu kuchenek jedno-, dwu- lub trójfazowych, pamiętając o nieprzekraczaniu maksymalnego prądu znamionowego (do 25 A).
Jak przygotować przewód do podłączenia płyty?

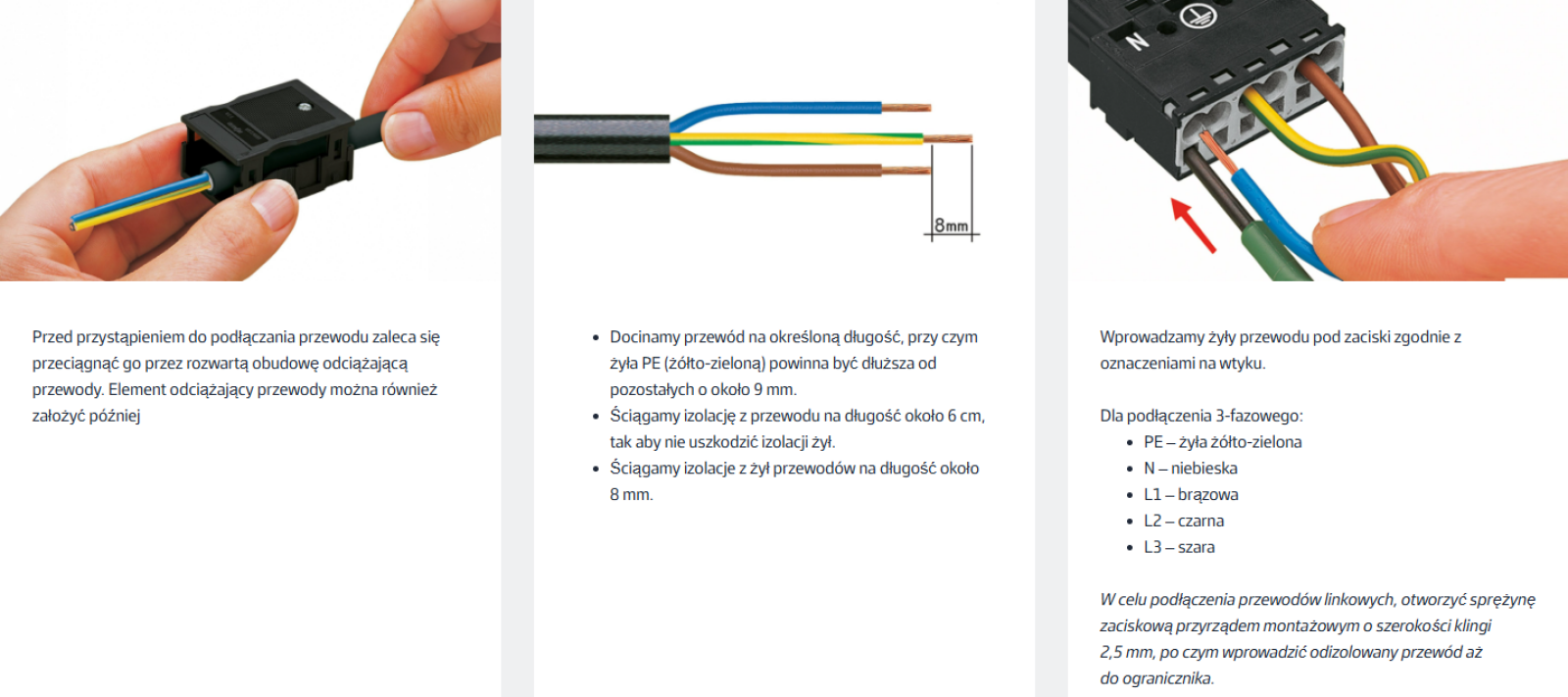

- Nałożenie obudowy: Przewód należy przeprowadzić przez rozwartą obudowę odciążającą (można ją też założyć po podłączeniu żył).
- Odizolowanie kabla: Zewnętrzną powłokę kabla zdejmuje się na długości około 6 cm, uważając, aby nie uszkodzić izolacji pojedynczych żył.
- Odizolowanie żył: Z końcówek poszczególnych żył należy zdjąć izolację dokładnie na długość 8 mm. Należy pamiętać o różnicy: 6 cm dotyczy zewnętrznej płaszcza całego kabla, a 8 mm pojedynczych żył.
Ważne (żyła PE): Przewód ochronny (żółto-zielony) wymaga specjalnego przygotowania - musi być o około 9 mm dłuższy od pozostałych żył. Jest to celowy wymóg konstrukcyjny zapewniający bezpieczeństwo (w razie wyrwania kabla żyła PE zostanie przerwana jako ostatnia), a nie przypadkowy zapas.
Jak umieścić żyły w zaciskach złącza WAGO?
Podczas podłączania żył należy ściśle przestrzegać oznaczeń na złączu:
- PE - żyła ochronna (żółto-zielona)
- N - żyła neutralna (niebieska)
- L1 - żyła fazowa (brązowa)
- L2 - żyła fazowa (czarna)
- L3 - żyła fazowa (szara)

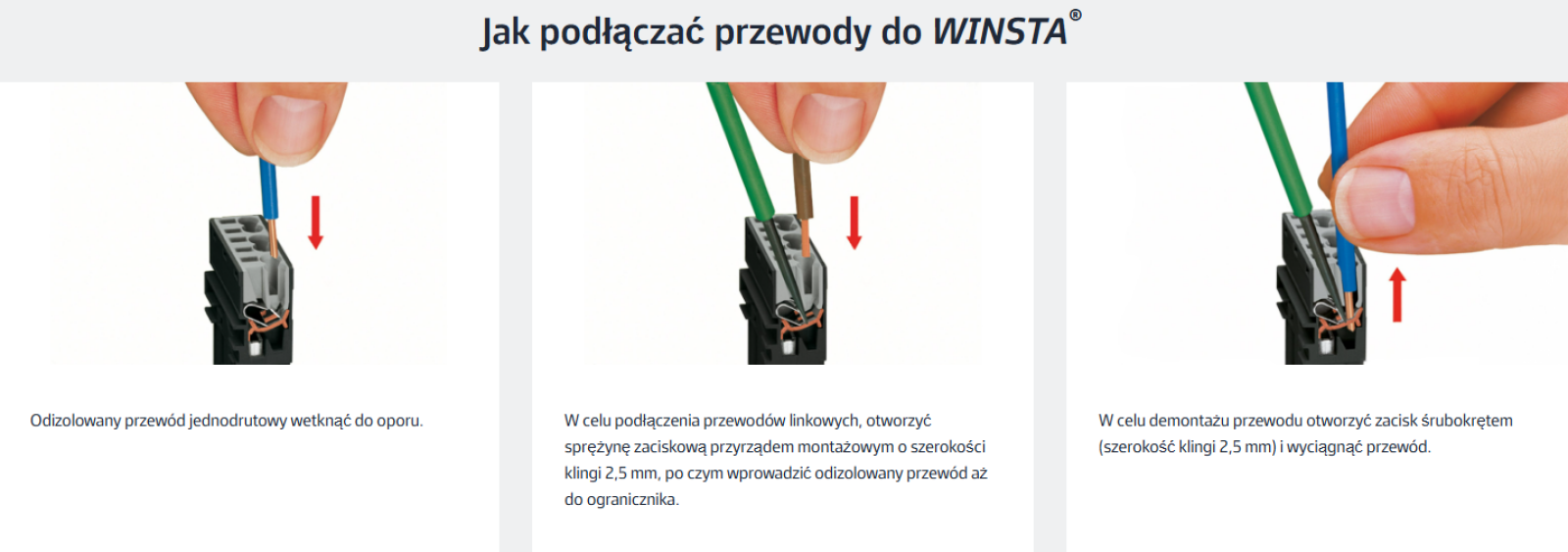

Przewód jednodrutowy lub linkę z tulejką wsuwa się bezpośrednio do zacisku aż do oporu. W przypadku linki bez tulejki należy najpierw otworzyć sprężynę zaciskową, wsunąć żyłę do ogranicznika i zwolnić nacisk.
Do otwierania zacisku służy dedykowana dźwignia/przyrząd montażowy (nr kat. 210-719) lub wkrętak płaski z klingą o szerokości 2,5 mm. Pamiętaj: demontaż (wyciągnięcie) dowolnej żyły zawsze wymaga użycia wkrętaka 2,5 mm - bez względu na to, czy była montowana beznarzędziowo.
Jak zabezpieczyć złącze po podłączeniu?

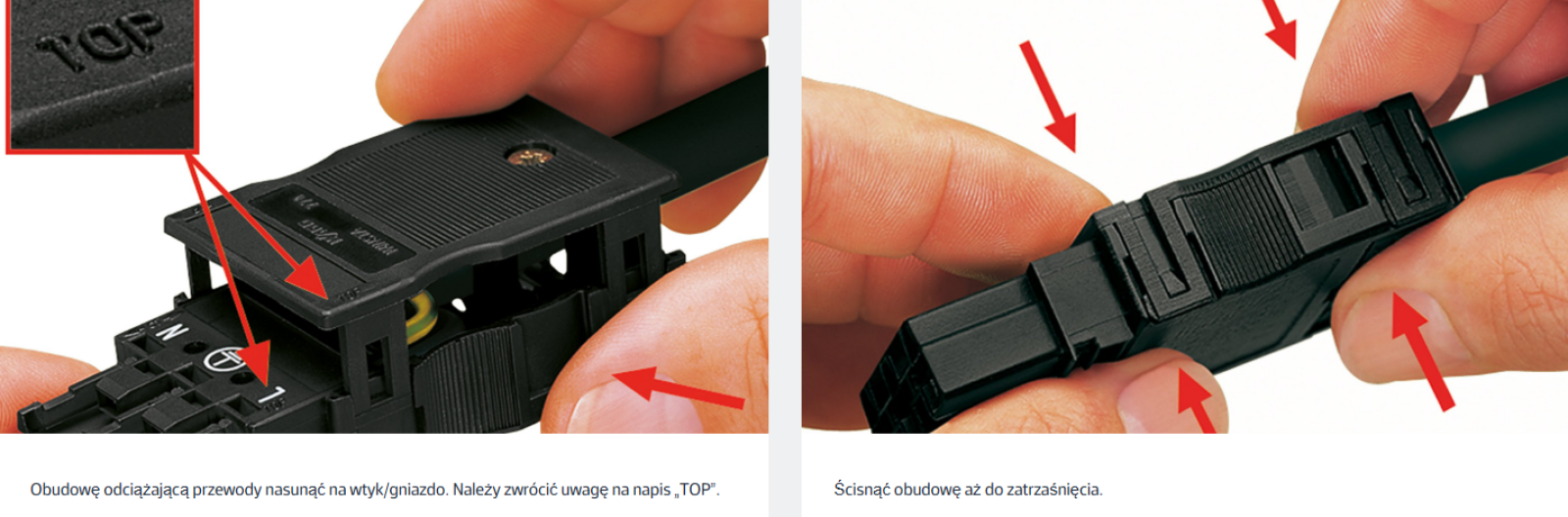

Po podłączeniu wszystkich żył należy nasunąć na złącze obudowę odciążającą (zwracając uwagę na oznaczenie „TOP”) i ścisnąć ją, aż zatrzaśnie się na swoim miejscu. Zamknięcie obudowy jest obowiązkowym etapem montażu.
Poradnik
Na koniec całe złącze zabezpiecza się specjalnym zatrzaskiem (zaczepem ryglującym), który chroni przed przypadkowym rozpięciem. Dzięki temu instalacja pozostaje bezpieczna podczas codziennej eksploatacji, zachowując jednocześnie możliwość szybkiego rozłączenia podczas przyszłych prac serwisowych.
