Co to jest system hybrydowy (pompa + kocioł) i czy można go kupić z dotacją?

System hybrydowy to zintegrowane rozwiązanie grzewcze, które łączy OZE w postaci pompy ciepła z kondensacyjnym kotłem gazowym. W praktyce użytkownik zyskuje elastyczność: w cieplejsze dni pracę przejmuje pompa, a podczas ostrych mrozów wsparciem staje się kocioł. W ofercie Beretta składa się z odpowiednio dobranych kotłów, pomp ciepła i akcesoriów, a kluczowym elementem układu jest zestaw stref grzewczych CONNECT HYBRID, który porządkuje hydraulikę i umożliwia sprawne sterowanie całością.

Jak działa system hybrydowy pompa + kocioł?

Rdzeniem systemu hybrydowego jest CONNECT HYBRID - hydrauliczny rozdzielacz strefowy, który oddziela obwody źródeł ciepła (pompy ciepła, kotła, a także instalacji solarnej) od reszty instalacji ogrzewania i chłodzenia. Dzięki temu można bezpiecznie i efektywnie łączyć różne źródła oraz grzejniki, ogrzewanie podłogowe, systemy promiennikowe i klimakonwektory.

Urządzenie występuje w trzech wariantach, co pozwala dopasować układ do rzeczywistych potrzeb budynku: CONNECT HYBRID 1D dla jednej strefy bezpośredniej, CONNECT HYBRID 2D dla dwóch stref oraz CONNECT HYBRID 1AT+1BT dla układów mieszanych, gdzie pracują równolegle obiegi wysokotemperaturowe i niskotemperaturowe. To rozwiązanie upraszcza projektowanie instalacji modernizowanych, w których często współistnieją grzejniki i ogrzewanie podłogowe.

Nad całością czuwa jednostka sterująca systemu hybrydowego. Jej wewnętrzna logika zarządza dostępnością źródeł ciepła, pracą pomp obiegowych i siłowników, a także reguluje temperaturę ciepłej wody użytkowej oraz obiegów ogrzewania/chłodzenia. Dobór aktywnego źródła w danym momencie odbywa się według zaprogramowanych parametrów, co pozwala optymalizować efektywność i koszty zgodnie z oczekiwaniami użytkownika i charakterem instalacji wewnętrznej.

Rekomendowane jest zastosowanie zewnętrznego czujnika temperatury, aby sterownik mógł reagować na warunki pogodowe i lepiej dobierać temperaturę zasilania. System programuje się i obsługuje pilotem zdalnego sterowania, który może pełnić rolę regulatora środowiskowego w strefie, gdzie zostanie zamontowany.

Sygnały z poszczególnych stref można przekazywać stykami bezpotencjałowymi (np. z termostatów pokojowych, wyłączników krańcowych zaworów strefowych, głowic elektrotermicznych) lub poprzez dedykowane pilot y podłączone do listwy zaciskowej CONNECT HYBRID. Dzięki temu system reaguje na realne potrzeby pomieszczeń, a nie jedynie na temperaturę źródła.

Dlaczego hybryda się opłaca?

Największą przewagą hybrydy jest elastyczność działania. Sterownik sam wybiera bardziej opłacalne źródło ciepła: gdy warunki sprzyjają pracy pompy ciepła, to ona pokrywa zapotrzebowanie, ograniczając zużycie gazu; gdy temperatura na zewnątrz spada do wartości ekstremalnych, kocioł gazowy stabilnie podtrzymuje komfort cieplny.

Taki podział ról daje niezależność od warunków zewnętrznych, a w skali sezonu — redukcję kosztów energii i mniejszą emisję zanieczyszczeń. Dla modernizowanych domów to szczególnie ważne, bo hybryda bez trudu obsługuje mieszane systemy grzewcze i pozwala planować rozbudowę instalacji w przyszłości.

Systemy hybrydowe Beretta mogą osiągnąć klasę sezonowej efektywności energetycznej ogrzewania A+++, a przy przygotowaniu ciepłej wody A+, co pokazuje potencjał oszczędności i bezpieczeństwo inwestycji. W codziennym użytkowaniu doceni się także łatwe zarządzanie ogrzewaniem i chłodzeniem, wysoką niezawodność i bezpieczeństwo wynikające z nowoczesnej konstrukcji oraz wzrost wartości nieruchomości, bo dom posiada elastyczną, nowoczesną instalację, gotową na zmiany taryf i wymagań klimatycznych.

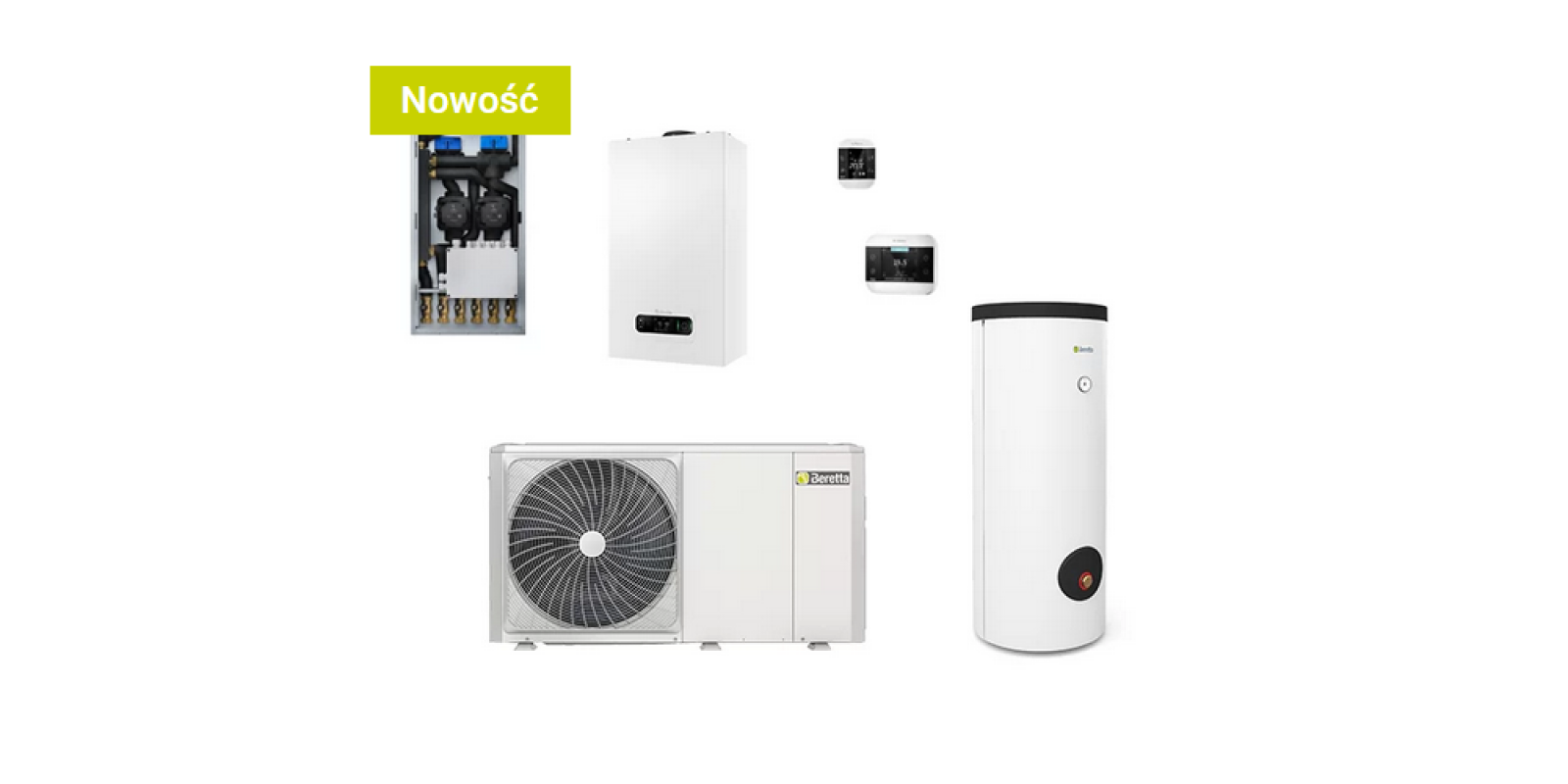

Dobór urządzeń: sprawdzone kotły, wydajne pompy, niezbędne akcesoria

Budowę hybrydy zaczyna się od wyboru kotła kondensacyjnego. EXCLUSIVE EVO-X dostępny w wersjach dwufunkcyjnych (EXCLUSIVE EVO-X 25 C) i jednofunkcyjnych (EXCLUSIVE EVO-X 25 R, 35 R) oferuje bardzo szeroki zakres modulacji 1:13, klasę efektywności A, niską emisję NOx (klasa 6) oraz nowoczesny panel dotykowy.

W standardzie znajduje się moduł regulacji pogodowej i energooszczędna pompa cyrkulacyjna, co sprzyja płynnej współpracy z pompą ciepła. Alternatywnie MYNUTE EVO-X (25 C, 20 R, 30 R) zapewnia modulację 1:10, klasę A, wymiennik ze stali nierdzewnej AISI 441, cichą pracę i panel dotykowy.

Dla użytkowników ceniących rozbudowaną automatykę ciekawą propozycją będzie MySMART X z wymiennikiem głównym ze stali nierdzewnej, modulacją 1:8 i klasą A+ (przy komunikacji cyfrowej OT z programatorem Hi, Comfort), a także CIAO X z wymiennikiem ze stali nierdzewnej, modulacją 1:8, klasą A i dotykowym sterowaniem.

Drugim filarem jest pompa ciepła. HYDRO UNIT M to powietrzne monobloki o mocach 4–30 kW z Twin Rotary DC‑Inverter, pracujące w zakresie –25°C do +43°C i osiągające 65°C na wyjściu. Co istotne, umożliwiają połączenie z kotłem Beretta i są zgodne z programem „Czyste Powietrze”, a ich efektywność potwierdza klasa A+++.

Wersja EXCLUSIVE AGILE to split z czynnikiem roboczym R32 w dziesięciu wielkościach mocy (4–16 kW, jedno- i trójfazowe), również do 65°C, z ekologicznym czynnikiem R32, cichą pracą i klasą A+++. Dla osób oczekujących zwartego zestawu dostępny jest wariant TOWER GREEN M „All in One” ze zintegrowanym zbiornikiem c.w.u. 190 lub 240 l.

Pracuje również w zakresie –25°C do +43°C i temperaturą zasilania 65°C. Uzupełnieniem oferty jest HP‑E 260 ACS — pompa powietrze/woda do przygotowania c.w.u., ze zbiornikiem 268/265 l (jedna lub dwie wężownice), zakresem pracy –5°C do +32°C i temperaturą wody do 60°C w klasie A+.

Układ uzupełniają akcesoria. CONNECT HYBRID występuje jako 1D, 2D oraz 1AT+1BT i wymaga obudowy, a za sterowanie komfortem odpowiadają programatory Hi, Comfort T300 i T200. T300 to zaawansowany programator zdalny dla systemów hybrydowych, pełniący funkcję chronotermostatu (zapewnia możliwość programowania odmiennej temperatury o poszczególnych godzinach) , a T200 rozszerza sterowanie o kontrolę temperatury w pomieszczeniach.

Programator T300 oraz zasilacz BE18 (kod 20134478) są niezbędne do stworzenia każdego rodzaju systemu hybrydowego — to kluczowa informacja na etapie kompletowania zestawu.

Warto przewidzieć sondę zewnętrzną (czujnik temperatury) dla automatyki pogodowej oraz sondy do zasobników c.w.u. i buforów. W instalacji przydadzą się zestawy zaworów (odcinające, trójdrożne do wstępnego ogrzewania zasobnika) oraz filtry: siatkowy chroniący pompę ciepła (w standardzie w HYDRO UNIT M i EXCLUSIVE AGILE) oraz dodatkowy filtr o średnicy min. 1" na rurze powrotnej pompy ciepła, który zabezpiecza wymienniki przed zanieczyszczeniami.

Sterowanie i optymalizacja: komfort bez zgadywania

Siła hybrydy tkwi w automatyce, która łączy informacje o pogodzie, nastawach użytkownika i pracy stref. Prawidłowe zaprogramowanie parametrów pozwala sterownikowi optymalizować wydajność i koszty — w praktyce oznacza to, że system w pełni wykorzystuje wydajność pompy ciepła, a kocioł kondensacyjny pozostaje wsparciem w momentach, gdy efektywność pompy byłaby niższa.

Warto pamiętać, że pilot zdalnego sterowania może pełnić rolę regulatora środowiskowego w wybranej strefie, a sygnały z termostatów, głowic i wyłączników krańcowych pozwalają precyzyjnie sterować temperaturą tam, gdzie jest to faktycznie potrzebne.

Dzięki sondzie zewnętrznej sterownik zawczasu koryguje temperaturę zasilania, ograniczając wahania temperatury wewnątrz budynku i niepotrzebne zużycie energii. Takie podejście sprawia, że nie trzeba ręcznie przełączać źródeł ciepła ani zgadywać, co jest akurat tańsze — robi to system.

Praktyczne wskazówki do projektu i montażu

Na etapie projektu warto przewidzieć rozdział stref zgodnie z rzeczywistymi obiegami w budynku. W domach z grzejnikami na piętrze i podłogówką na parterze CONNECT HYBRID 1AT+1BT pozwala rozdzielić obieg wysokotemperaturowy i niskotemperaturowy, co ułatwia dopasowanie krzywych grzewczych oraz pełne wykorzystanie potencjału pompy ciepła.

W budynkach o mniejszym zróżnicowaniu wystarczającą konfiguracją będzie 1D lub 2D. Zawsze przewiduj montaż sondy zewnętrznej i programatora T300 z zasilaczem BE18, a tam, gdzie potrzebna jest kontrola temperatury w pomieszczeniach, dodaj T200.

Dbaj o filtrację: filtry siatkowe dla ochrony pompy ciepła są dołączone do HYDRO UNIT M i EXCLUSIVE AGILE, ale na powrocie do pompy należy zastosować także filtr o średnicy co najmniej 1". Gdy w instalacji jest zasobnik c.w.u. lub bufor, zastosuj dedykowane sondy, aby sterownik mógł precyzyjnie kontrolować temperatury i priorytety.

Jeśli planowana jest współpraca z fotowoltaiką lub instalacją solarną, wykorzystaj odpowiednie zestawy zaworów i funkcje sterownika, który jest przygotowany do tworzenia złożonych układów ogrzewania i chłodzenia.
