To zupełnie nowatorskie rozwiązanie łączenia rur i kształtek w wykonaniu metalowym, które do lamusa przenosi tradycyjne metody łączenia takie jak spawanie czy gwintowanie.
Podstawą nowego Systemu są obejmy skręcane, wyposażone w gumową uszczelkę oraz kształtki o specjalnie przygotowanej konstrukcji. Oferta nie obejmuje prostych odcinków rur. Dlaczego? To rozwiązanie techniczne współpracuje z tradycyjnymi rurami ze stali węglowej i stali węglowej ocynkowanej, które są powszechnie używane na rynku instalacyjnym.
Jak to działa?

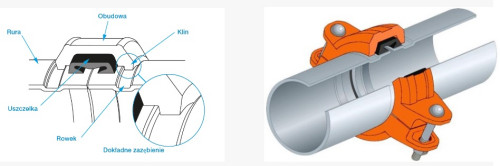

Podstawą dla wykonania połączenia rury z rurą lub rury z wybraną z oferty kształtką jest obejma skręcana. Jej konstrukcja składa się z trzech elementów: korpusu obejmy wykonanego z żeliwa sferoidalnego, uszczelki gumowej (np. EPDM lub NBR w zależności od transportowanego medium) oraz kompletu śrub z nakrętkami wykonanych ze stali węglowej ocynkowanej. Elementy, które będą ze sobą łączone, muszą być wyposażone w specjalny rowek, który będzie umożliwiał zakotwienie się obejmy.
Jest to bardzo ważny element połączenia, odpowiedzialny za jego mechaniczną wytrzymałość. Sam montaż nie jest skomplikowany i polega na skręceniu obejmy za pomocą śrub przy wykorzystaniu kluczy. Oznaką poprawnie wykonanego połączenia jest styk metal-metal obu części obejmy. W ofercie KAN dostępne są obejmy w kilku wariantach umożliwiając tym samym pracę instalacji przy ciśnieniu nawet do 69 bar.
Rodzaje uszczelnień
Uszczelnienia dla obejm dostępne są w różnych wersjach materiałowych np. kauczuk EPDM (Ethylene Propylene Diene Monomer), NBR (Nitrile Butadiene Rubber). Typ zastosowanego uszczelnienia warunkuje nam możliwość transportu konkretnego medium przy maksymalnej możliwej temperaturze - medium ma kontakt jedynie z uszczelką, nie ma możliwości, żeby stykało się z żeliwnym korpusem. Dobór odpowiedniego materiału uszczelki pozwala na transport nie tylko zimnej i ciepłej wody, ale też bardziej niestandardowych mediów jak np. wodne roztwory kwasów, woda chlorowana, woda dejonizowana, woda morska, ścieki, sprężone powietrze i różne inne chemikalia - celem uzyskania szczegółowych informacji zapraszamy do kontaktu z naszym działem technicznym.
Zarówno obejmy jak i uszczelnienia dostępne są w bardzo szerokim zakresie średnic nominalnych. Standardowa oferta zawiera średnice od DN25 do DN300 (większe średnice jesteśmy w stanie dostarczyć na indywidualne zapytanie), co gwarantuje bardzo dużą uniwersalność zastosowania Systemu KAN-therm Groove.
KAN-therm Groove rowkowanie rur
Rowkowanie rur, do łączenia z wykorzystaniem obejm KAN-therm Groove, można wykonać za pomocą dwóch metod, poprzez wygniatanie lub skrawanie. Rowkowanie poprzez wygniatanie dedykowane jest dla rur o grubości ścianek nie większej niż 9,5 mm. Taka metoda przygotowania rowków jest możliwa przy wykorzystaniu niewielkich i mobilnych urządzeń. Dzięki temu jest ona bardziej popularna i umożliwia przygotowanie rur na samej budowie. Rowkowanie rur poprzez skrawanie natomiast wykorzystuje nieco większe gabarytowo urządzenia i dlatego najczęściej jest wykonywane w fabrykach lub specjalnie przygotowanych, wydzielonych miejscach na budowie.
Zastosowanie
Główne cechy Systemu KAN-therm Groove to:
- odporność na bardzo wysokie ciśnienie i temperaturę,
- bardzo duża rozpiętość średnic,
- brak konieczności pracy z otwartym ogniem,
- brak wpływu warunków zewnętrznych na jakość połączenia.

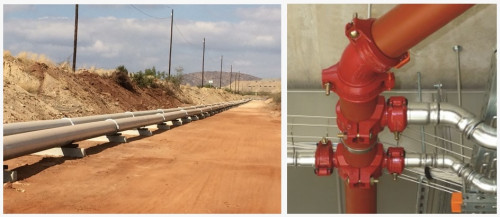

Wszystkie te cechy dają nam możliwość zastosowania Systemu KAN-therm Groove do budowy praktycznie każdej instalacji rurowej.
Najczęściej będą to:
- instalacje gaśnicze hydrantowe i tryskaczowe,
- instalacje wody uzdatnionej,
- instalacje grzewcze i chłodnicze wymagające bardzo dużych średnic,
- instalacje sprężonego powietrza.
System może być również zastosowany w instalacjach przemysłowych oraz w górnictwie. Ogromną zaletą jest możliwość demontażu instalacji i ponownego montażu tych samych elementów w nowym miejscu.
Poradnik
W przypadku instalacji gaśniczych tryskaczowych, System KAN-therm Groove jest w pełni kompatybilny z elementami Systemu KAN-therm Steel i Inox Sprinkler i pozwala na łączenie rur i kształtek w dużych średnicach, powyżej 108 mm.
Zalety
Zastosowanie elementów Systemu KAN-therm Groove to przede wszystkim znaczna oszczędność czasu niezbędnego do montażu kompletnego rurociągu, a także brak konieczności korzystania z wysoko wykwalifikowanej kadry. Jest to efekt bardzo łatwej i szybkiej techniki montażu elementów w porównaniu do tradycyjnych metod łączenia takich jak spawanie czy gwintowanie. Z tego też względu ten rodzaj łączenia rurociągów minimalizuje ryzyko popełnienia błędu montażowego. Elastyczna konstrukcja obejm dostępnych w ofercie, daje możliwość kompensacji wydłużeń termicznych rurociągu i już na etapie montażu instalacji możemy prefabrykować tzw. kompensatory, które zabezpieczają rurociąg przed zjawiskiem wydłużenia termicznego. Dzięki temu uniknąć możemy dodatkowych kosztów związanych z koniecznością stosowania drogich, gotowych produktów.
