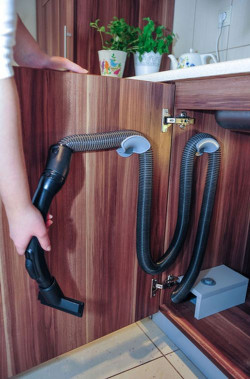

SPEED LEO - zestaw szafkowy
Zestaw szafkowy posiada uruchamiany nogą przycisk i wąż spiralny, który rozciąga się do 5 m.
Aby zamontować zestaw SPEED LEO w szafce należy:
- W podłodze szafki wykonać otwór dla gniazda podłączeniowego.
- Zamontować gniazdo podłączeniowe.
- Połączyć gniazdo podłączeniowe z instalacją centralnego odkurzania elastycznym wężem wylotowym.
- Na ściance szafki zamontować SPEED LEO i połączyć przewody sterujące z odkurzaczem.
- Na bocznej ściance szafki zamontować uchwyty narożne dla rękojeści i węża sprzątającego.
- Połączyć SPEED LEO z gniazdem podłączeniowym za pomocą węża sprzątającego.
- Kiedy końcówka węża sprzątającego jest zamontowana w SPEED LEO, odkurzacz jest wyłączony. Zwolnienie końcówki węża sprzątającego automatycznie uruchamia odkurzacz. Na końcówkę węża sprzątającego zakładamy rękojeść i jedną z końcówek sprzątających.
- Po skończonym sprzątaniu zdejmujemy rękojeść z końcówki węża sprzątającego. Końcówkę węża sprzątającego wkładamy do SPEED LEO. Odkurzacz wyłącza się automatycznie.
SPEED LEO - zestaw szufladowy
Zestaw szufladowy uruchamiany jest przyciskiem i posiada wąż spiralny, który rozciąga się do 5 m.
Uwaga: Montaż SPEED LEO jest możliwy w szufladzie płytszej od głębokości szafki o min. 20 cm.

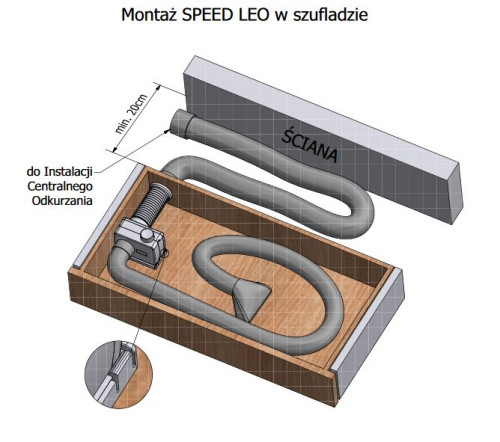

Aby zamontować zestaw SPEED LEO w szufladzie należy:
- Przykręcić wkrętami płytkę montażową zatrzaskami do środka szuflady.
- W tylnej ściance szuflady wykonać otwór dla węża wylotowego.
- Połączyć SPEED LEO z instalacją centralnego odkurzania elastycznym wężem wylotowym.
- Zamontować wąż z końcówką sprzątającą do SPEED LEO.

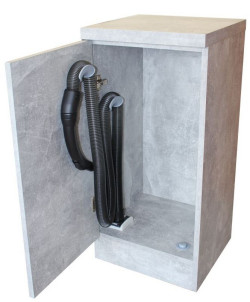

SPEED LEO - zestaw standardowy
Aby zamontować zestaw SPEED LEO w szufladzie należy:
- Wywiercić otwór Ø57 w odległości 37 mm od boku szafki (gniazdo będzie przylegało do boku szafki).
- Po przeciwległej stronie szafki lub w innym dogodnym miejscu wywiercić otwór Ø35 mm pod przycisk włączający.
- Zamontować gniazdo przykręcając wkrętem do płyty.
- Do gniazda zamontować kolano podejściowe z wężem łączącym.
- Połączyć wąż łączący ze SPEED LEO i osadzić w otworze pod przycisk.
- Za pomocą stopki regulacyjnej zlikwidować luz pomiędzy podłogą a SPEED LEO.
- Wkleić rozetkę maskującą.
- Podłączyć SPEED LEO do instalacji centralnego odkurzania.
- Na ściance i drzwiczkach szafki zamocować uchwyty do wieszania węża.
źródło i zdjęcia: Leovac Michał Czechowicz
