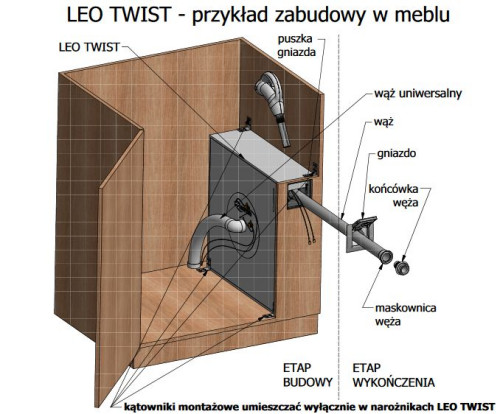

LEO TWIST - montaż w meblu
W celu zamontowania akcesoriów LEO TWIST w meblu, należy:
- Zamocować zwijacz do mebla.
- Podłączyć instalację centralnego odkurzania do zwijacza za za pomocą węża uniwersalnego.
- Połączyć przewody sterujące z kostkami zaciskowymi zgodnie z rysunkiem.
- Zamontować gniazdo. Aby to zrobić, należy:
- Wyciągnąć wąż z końcówką tak, aby nastąpiła jego blokada!!!
- Po upewnieniu się, że wąż jest zablokowany wykręcić końcówkę węża (lewy gwint).
- Przełożyć wąż przez gniazdo.
- Podłączyć przewody do gniazda wyciągając je ze schowka.
- Po podłączeniu przewodów do wyłącznika w gnieździe ponownie ułożyć je w schowku.
- Przykręcić gniazdo do puszki za pomocą śrub.
- Nałożyć na wąż maskownicę.
- Wkręcić końcówkę węża (lewy gwint).

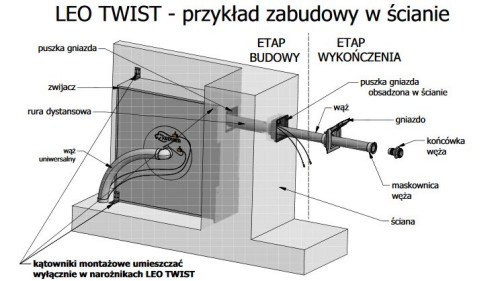

LEO TWIST - montaż w ścianie
W celu zamontowania akcesoriów LEO TWIST w ścianie, należy:

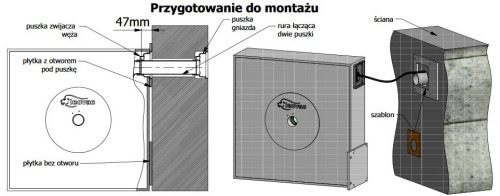

- Obsadzić w ścianie puszkę gniazda i rurę dystansową oraz zabezpieczyć je przed tynkiem.
- Dociąć rurę łączącą dwie puszki na taką długość, aby wystawała ze ściany 47 mm.
- Przeciągnąć przez otwór w ścianie przewody sterujące i założyć rurę łączącą dwie puszki.
- Przymocować płytkę z otworem pod puszkę do ściany wg rysunku używając szablonu.
- Przykręcić płytkę bez otworu do zwijacza węża wg rysunku.
- Przymocować zwijacz do ściany za pomocą kotew i kołków rozporowych.
- Podłączyć instalację centralnego odkurzania do zwijacza za pomocą węża uniwersalnego.
- Połączyć przewody sterujące z kostkami zaciskowymi zgodnie z rysunkiem.
- Zamontować gniazdo. Aby to zrobić, należy:
- Wyciągnąć wąż z końcówką tak, aby nastąpiła jego blokada!!!
- Po upewnieniu się, że wąż jest zablokowany wykręcić końcówkę węża (lewy gwint).
- Przełożyć wąż przez rurę dystansową i dodatkową puszkę.
- Przełożyć wąż przez gniazdo.
- Podłączyć przewody do gniazda wyciągając je ze schowka.
- Po podłączeniu przewodów do wyłącznika w gnieździe ponownie ułożyć je w schowku.
- Przykręcić gniazdo do puszki za pomocą śrub.
- Nałożyć na wąż maskownicę.
- Wkręcić końcówkę węża (lewy gwint).
źródło i zdjęcia: Leovac Michał Czechowicz
