System C – nowy wymiar efektywności energetycznej

GDTS koncentruje się na systemie, a konkretnie na Systemie C przeznaczonym do zarządzania ogrzewaniem i chłodzeniem projektów komercyjnych. Modułowy, dostosowany do potrzeb system oparty jest na najnowocześniejszej i przyjaznej dla klimatu technologii pomp ciepła. Moc cieplna i wydajność chłodzenia są dokładnie dopasowane do projektu budowlanego i łączone z odpowiednimi komponentami hydraulicznymi. Istnieje również możliwość kaskadowania pompy ciepła powietrze-woda, aby uzyskać jeszcze większą elastyczność projektową. Komercyjne nieruchomości muszą być szybko uruchamiane, ponieważ czas to pieniądz. Dzięki szczególnie wysokiemu stopniowi prefabrykacji i modułowości System C doskonale nadaje się on do konstrukcji seryjnych, do projektów detalicznych, a nawet komercyjnych.

Jeden system. Szeroki zakres zastosowań

System C opiera się na wyjątkowo energooszczędnej i przyjaznej dla klimatu pompie ciepła, która nie ma sobie równych na rynku. Pompa ciepła powietrze/woda o mocy 60 kW, umieszczona na zewnątrz, wykorzystuje naturalny czynnik chłodniczy jakim jest propan (rys.2). Jest to rewersyjna pompa ciepła do ogrzewania i chłodzenia. Aby zaoszczędzić miejsce, urządzenie to może być zainstalowane na zewnątrz budynku, np. na dachu. Uzupełnieniem systemu jest kompaktowa jednostka hydrauliczna ze zbiornikiem buforowym i opcjonalnym zasobnikiem ciepłej wody użytkowej. Jeżeli budynek jest remontowany, hydraulika może być również dostarczana w sekcjach. Szerokość modułu wynosi 75 cm co oznacza, że można  łatwo go dopasować do istniejących drzwi.

System C został specjalnie opracowany dla różnych warunków zastosowań i kontroluje trzy funkcje: ogrzewanie lub chłodzenie w wersji podstawowej, ogrzewanie i chłodzenie z przygotowaniem ciepłej wody użytkowej w wersji zaawansowanej (rys.3). Z kolei jego wersja Premium może być stosowana do równoległego ogrzewania i chłodzenia, jak również do przygotowywania ciepłej wody użytkowej. Integracja z systemem odzyskiwania ciepła uzupełnia rozwiązanie.

Innowacja GDTS: równoległe ogrzewanie i chłodzenie

Pompa ciepła w układzie glikol/woda dodatkowo zintegrowana z jednostką hydrauliczną Systemu C działa w celu przenoszenia energii cieplnej w budynku zależnie od zapotrzebowania przemieszczeń na grzanie czy chłodzenie w tym samym czasie. Oznacza to, że system oferuje największą możliwą efektywność energetyczną przy niskim zużyciu energii, ponieważ chłodząc jedną część budynku to samą energią ogrzewamy jego drugą część.

Zrównoważony i przyszłościowy

Najnowsze rozporządzenie UE dotyczące tzw. F-gazów wiąże się również z drastycznymi zmianami w zastosowaniach komercyjnych. Czynniki chłodnicze o wysokim wskaźniku GWP (Global Warming Potential) nie będą już możliwe do stosowania. Dotyczy to szczególnie syntetycznych czynników chłodniczych, które zawierają fluorowane gazy cieplarniane (F-gazy). Aby spełnić wszystkie dzisiejsze wymagania, GDTS opracował System C. Naturalny propan jest w nim stosowany jako czynnik chłodniczy. Szczególnie atrakcyjny jest jego wskaźnik GWP, który wynosi tylko 3, stąd też prezentowany System C jest szczególnie zrównoważoną, przyszłościową inwestycją.

System C. Wersja Premium w wersji seryjnej

Rozwiązania systemowe w wersji seryjnej jest obecnie trendem umożliwiającym to, aby budynki biurowe lub mieszkalne mogły być „gotowe do użytkowania” w bardzo krótkim czasie. Dzięki specjalnie opracowanemu i zintegrowanemu systemowi ogrzewania i chłodzenia System C odgrywa kluczową rolę w tym przedsięwzięciu i może być produkowany seryjnie. Zapotrzebowanie na ogrzewanie, chłodzenie i ciepłą wodę użytkową musi zostać zaspokojone przy maksymalizacji efektywności energetycznej w dużych pomieszczeniach mieszkalnych lub biurowych, np. na budynku mieszkalnym o powierzchni do 3000 m².

Jednym z kluczowych wymagań, jeśli chodzi o wykonanie seryjne ważne jest to, że nie można tracić cennej przestrzeni użytkowej wewnątrz obiektu. Z tego powodu system został zaprojektowany specjalnie w taki sposób, aby mógł być zainstalowany na zewnątrz budynku, np. na dachu. Rozwiązanie konstrukcyjne urządzenia przeznaczonego do ogrzewania/chłodzenia musiało być również łatwe do przenoszenia na inne projekty bez potrzeby poważnych prac planistycznych.

System C stanowi niezwykle kompaktowe rozwiązanie, bowiem w jego obudowie wyposażonej w izolację akustyczną i termiczną, znajduje się hydraulika, zbiornik buforowy i zasobnik ciepłej wody użytkowej, które umieszczone są na zewnątrz budynku. Urządzenie może być montowane np. na dachu lub za budynkiem mieszkalnym. Ponadto system ten można łatwo zaplanować i szybko skonfigurować, oferując wysoki stopień prefabrykacji i możliwości jego przeskalowania do innych projektów. Zapewnia wyjątkowo energooszczędne i unikalne na rynku równoległe ogrzewanie i chłodzenie. Wymaga to zastosowania dodatkowej pompy ciepła do przenoszenia energii, np. pompa ciepła glikol/woda, która dba o to zarówno zimą, jak i latem.

Sama pompa ciepła powietrze-woda jest używana tylko wtedy, gdy występują ekstremalne temperatury, dzięki czemu zwiększa się wydajność układu. W budynkach biurowych warto również połączyć System C z systemem odzysku ciepła. Umożliwia to wykorzystanie ciepła odpadowego, np. z serwerowni, aby  było ono efektywnie wykorzystywane do ogrzewania pomieszczeń i do przygotowania ciepłej wody użytkowej.

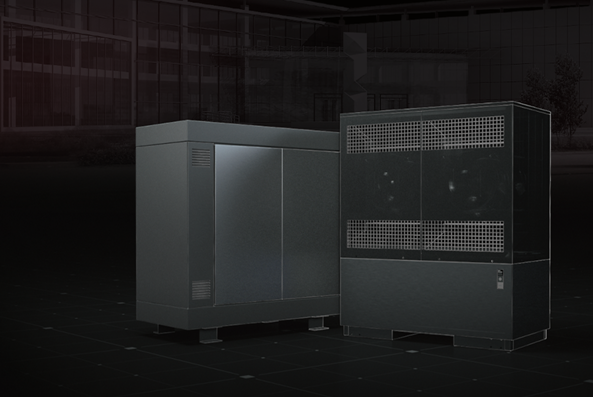

Rys. 1.  System C  firmy Glen Dimplex Thermal Solutions, modułowy, dostosowany do potrzeb system oparty na najnowocześniejszej, przyjaznej dla klimatu technologii pomp ciepła. Moc cieplna i wydajność chłodzenia są dostosowane do projektu budowlanego. Pompy ciepła są połączone z odpowiednimi komponentami hydraulicznymi.

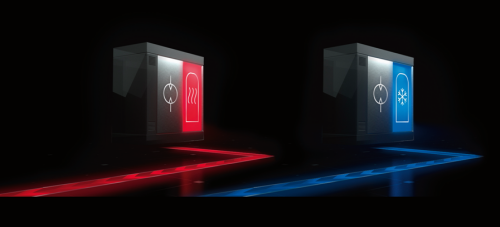

Rys. 2.  System C - wersja podstawowa do ogrzewania lub chłodzenia. Elementy systemu: pompa ciepła powietrze woda o mocy 60 kW, umieszczona na zewnątrz jest połączona ze stacją hydrauliczną i zbiornikiem buforowym o pojemności 1000 l.

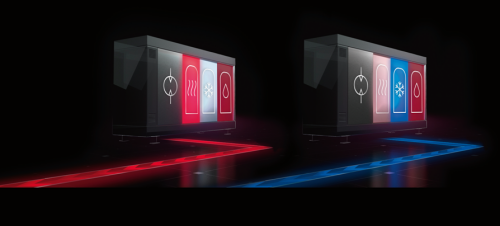

Rys. 3.  System C - wersja zaawansowana do ogrzewania i chłodzenia, jak również do przygotowania ciepłej wody użytkowej. Elementy systemu: pompa ciepła powietrze/woda o mocy 60 kW, umieszczona na zewnątrz, jest połączona ze stacją hydrauliczną z dwoma zbiornikami buforowymi o pojemności 1000 l i zasobnikiem ciepłej wody użytkowej o pojemności 700 l.

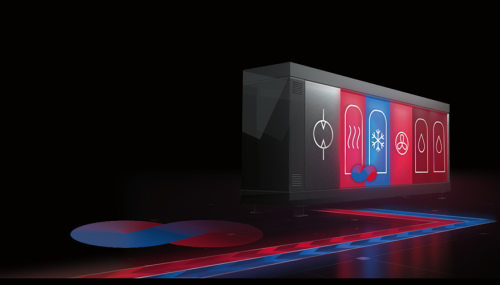

Rys. 4.  System C - wersja Premium do równoległego ogrzewania i chłodzenia, do przygotowania ciepłej wody użytkowej i opcjonalna integracja z systemem odzysku ciepła. Elementy systemu: pompa ciepła powietrze/woda o mocy 60 kW, umieszczona na zewnątrz. W połączeniu ze stacją hydrauliczną z dwoma zbiornikami buforowymi o pojemności 1000 l, dwoma zbiornikami ciepłej wody użytkowej o pojemności 700 l oraz dodatkową pompą ciepła glikol / woda.

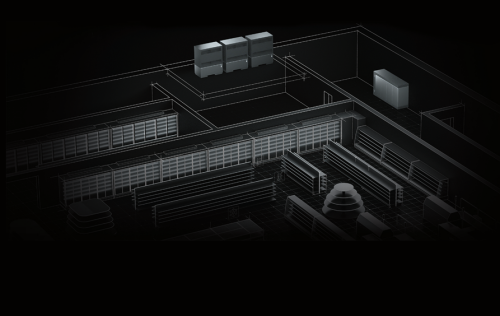

Rys. 5. System C - idealny do projektów detalicznych: podłączenie do systemu odzyskiwania ciepła. Ciepło odpadowe z urządzeń chłodzących jest wykorzystywane do ogrzewania sklepu.

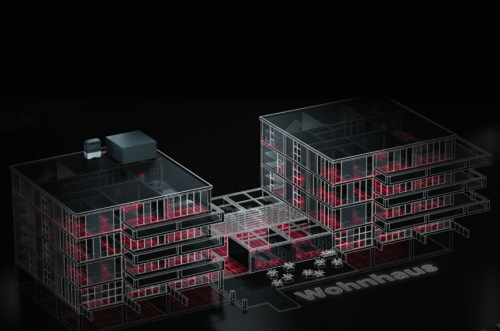

Rys. 6. System C – idealnie nadaje się do seryjnych projektów budowlanych. System o  wysokim stopniu prefabrykacji redukuje prace projektowe nawet o 90% dzięki możliwości jego przeskalowania do innych projektów.

źródło i zdjęcie: Adam KONISZEWSKI, Glen Dimplex
