Kocioł Cortina Carbo na ekogroszek marki Rakoczy Stal

Kocioł Cortina Carbo na ekogroszek

Konstrukcja kotła Cortina Carbo zawiera szereg innowacyjnych rozwiązań, które zapewniają najlepsze parametry emisji, bardzo wysoką sprawność cieplną (do 93%) oraz stabilną pracę kotła w pełnym zakresie mocy z możliwością płynnej jej (mocy) modulacji.

Dzięki cylindrycznej budowie komory spalania z wymiennikiem płomieniówkowym z powierzchni wymiany ciepła niemal całkowicie wyeliminowane zostały wszelkiego rodzaju kąty, narożniki, wnęki i inne trudno dostępne zakamarki, w których gromadzą się zanieczyszczenia. Komora ta została dodatkowo wyłożona wysokiej jakości ceramiką żaroodporną, która pomaga dopalić wszystkie związki, chroniąc jednocześnie płaszcz wymiennika co znacząco zwiększa jego żywotność.

Sercem kotła Cortina Carbo jest chroniony patentem palnik retortowy wykonany z żeliwa ogniotrwałego, z automatycznym podajnikiem ślimakowym - model DUO firmy Pancerpol.

Nad całością procesu spalania czuwa zaawansowany sterownik TECH ST-480 zPID, który oprócz podajnika i wentylatora steruje także czterema pompami (c.o., c.w.u., cyrkulacyjną i podłogową), siłownikiem zaworu mieszającego, a także współpracuje z regulatorami pokojowymi, modułami GSM i ETHERNET.

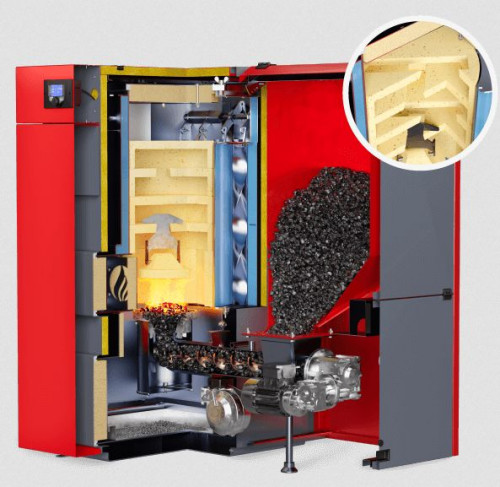

Cortina Carbo - budowa i działanie

Kocioł na ekogroszek Cortina Carbo nie jest typową konstrukcją automatycznego kotła, którą dostosowano do wymogów 5 klasy normy PN-EN 303-5:2012 oraz dyrektywy 2009/125/EC (Ekoprojekt). Cortina Carbo została zaprojektowana całkowicie od podstaw w taki sposób, aby nie tylko spełnić najbardziej restrykcyjne normy emisyjne dla kotłów w warunkach laboratoryjnych, ale przede wszystkim, by parametry te były zachowane w rzeczywistych warunkach eksploatacyjnych i nie pogarszały się w perspektywie wielu lat użytkowania kotła.

W tym celu powstała innowacyjna, unikalna na europejskim rynku kotłów cylindryczna komora spalania w całości wyłożona wysokiej klasy ceramiką żaroodporną. Komora ta w trakcie pracy osiąga bardzo wysoką temperaturę rzędu 1100 stopni Celsjusza, która wraz z odpowiednio zaprojektowanym obiegiem spalin zapewnia perfekcyjne dopalanie pyłów oraz innych związków, których emisja została ograniczona o niemal 100%, w porównaniu do tradycyjnych kotłów i pieców węglowych.

Ceramiczne przegrody wewnątrz komory spalania opracowane zostały w taki sposób, by stworzyć doskonałe warunki do efektywnego, grawitacyjnego odpylania spalin. Ułożone są one pod odpowiednim kątem zapewniającym swobodne opadanie niedopalonych cząstek bezpośrednio do popielnika kotła, dzięki czemu komora taka w zasadzie nie wymaga czyszczenia.

W kotle zastosowano trójciągowy obieg spalin oraz pionowy wymiennik płomieniówkowy o bardzo dużej powierzchni wymiany ciepła. Wraz z cylindryczną komorą otoczoną dookoła wodą rozwiązania te zapewniają rewelacyjną sprawność kotła dochodzącą do 93%. Zintegrowany z wymiennikiem mechanizm czyszczący gwarantuje bardzo łatwe i skuteczne utrzymanie kanałów spalinowych w czystości.

Ceramika żaroodporna wewnątrz komory spalania chroni dodatkowo wewnętrzny płaszcz wymiennika przed bezpośrednim kontaktem z czynnikami narażającymi go na zużycie dzięki czemu żywotność kotłów Cortina Carbo jest znacznie dłuższa niż żywotność kotłów 5 klasy w których wymiennik nie jest odpowiednio chroniony.

źródło i zdjęcia: Rakoczy Stal
