Bufor systemowy redukuje straty zewnętrzne dzięki płaszczowi osłonnemu dzięki zachowaniu warstw termicznych. Materiał izolujący to 100mm grube, odporne na wodę filcowe włókno poliestrowe. W porównaniu z ogólnie dostępnymi w handlu materiałami izolującymi owy filc ma 10-15% mniejszą przewodność ciepła, a więc lepsze właściwości izolujące. Znajdujący się na całej powierzchni przylegający elastyczny matriał gwarantuje wysoki stopień izolacji.
System magazynowania ciepła w technologii ładowania warstwowego:
- im mniejszy przepływ, tym lepsza umiejętność warstwowego ładowania;
- im zgrabniejszy bufor, tym lepsza umiejętność warstwowego ładowania;
- celowe prowadzenie ciepła w poszczególne strefy temperaturowe gwarantuje dokładne, termiczne warstwowanie a prędkość wpływu i wypływu nie prowadzi do zakłóceń i zamieszań.
W skrzynce hydraulicznej znajdują się zabudowane oraz fabrycznie zamontowane wszystkie grzewczo- i sterowniczotechniczne komplonenty. Połączenie skrzynki do buforu następuje poprzez umieszczone na boku przyłącza. Do pionowych przyłączy podłączane są zainstalowani w pomieszczeniu wszyscy wytwórcy i odbiorcy ciepła. Skrzynka hydrauliczna jest w dostępna w czterech wariantach z możliwością pakietów dodatkowych. Zabudowa modułowa umożliwia stopniowe dokompletowywanie np. na skutek modernizacji systemu.
W większości odejść hydraulicznych zabudowano pompy ogiegowe marki Grundfos. Ze względu na duże obciążenie temperaturą w obiegu kolektorów zastosowano specjalną pompę firmy Grundfos Typ Solar 15-60. Na życzenie obiegi grzewcze mogą być wyposażone w pompę energooszczędną (Fabrikat Wilo).
Zamontowany w BHZ płytowy wymiennik o dużym formacie ogrzewa wodę dopiero po zapotrzebowaniu na nią do wymaganej temperatury. Pobory wody do 25l/min pokrywane są bez jakichkolwiek wahań temperatury. Ciepło potrzebne do wody pobierane jest z wody grzewczej w buforze. Jeśli wymagane zapotrzebowanie na ciepłą wodę wylicza zintegrowane urządzenie do pomiaru strumienia. Pompa obiegowa odbiera gorącą wodę grzewczą z najwyższego obszaru buforu i wyciska ją przez płytowy wymiennik. Tylko tak wiele, ile potrzebne jest do ogrzania zimnej wody z wodociągu do ustawionej temperatury. Tylko w ten sposób można zachować układ warstwowy w buforze.
Zasada płytowego wymiennika

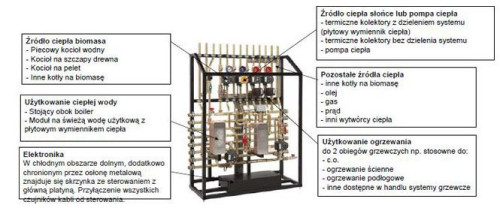

Składa się on z uformowanych w fale profilowanych płyt, które są ze sobą tak połączone, iż każdorazowo w następujących po sobie przestrzeniach najpierw przepływa medium do ogrzania a następnie medium oddające ciepło. Pakiet płytowy jest na zewnątrz i pomiędzy mediami uszczelniony i często lutowany. W wymienniku płytowym zachodzi intensywna wymiana ciepła, która może być dodatkowo spotęgowana przez turbulencje przy przepływie. Turbulencyjny przepływ osiągany jest w pierwszym względzie przez profil na płytach.
Przenośniki płytowe ciepła mogą mieć bardzo kompaktową formę budowy i wziąwszy pod uwagę ich nie dużą wielkość mają bardzo wysoką szczelność strumienia ciepła. Konstruktywne właściwości jak i forma budowy wymiennika płytowego (wysokie turbulencje) oraz modulowana pompa obiegowa zapobiegają powstawaniu osadu wapnia. Stojąca po poborze w wymienniku płytowym gorąca woda szybko stygnie stąd niebezpieczeństwo wapnienia jest redukowane. Przy wodzie bardzo zawapniopnej zaleca się wymienniki płytowe 1x w roku przepłukać.
Środek zapobiegawczy, który w szczególności jest wymagany w miesiącach letnich, jeśli kolektory nagrzeją bufor do temp. powyżej 80st. C. Jeśli w tej sytuacji ciepła woda jest pobierana przez płytowy wymiennik, można się bez tego zabezpieczenia poparzyć. Aby tego uniknąć, jest zabudowany pomiędzy obiegiem zimnym i ciepłym termiczny wentyl mieszający, który ogranicza temp. wody na ok 55 st. C.
Wyświetlacz dotykowy - wszystko widoczne na jednej stronie.
- co dostarcza obecnie ciepło?
- jak pełen jest bufor?
- gdzie ciepło jest użytkowane?
Wskaźniki odnośnie aktualnej temperatury, mocy i poboru wody; kolorystyka daje informację o zapasie ciepła w buforze i boilerze; informacje w detalu lub o ustawieniach przez poruszenie podświetleń lub symboli.
