Na czym polega jednorurowy system prowadzenia rur?

Na czym polega jednorurowy system prowadzenia rur?

Jednorurowy system prowadzenia rur może być stosowany w instalacjach grzewczych, jednak ze względu na skomplikowaną regulację i wysokie koszty zaworów mieszających jest mało popularny.

Do każdego grzejnika doprowadzona jest tylko jedna rura zasilająca (bez rury powrotnej), która łączy kilka grzejników, tworząc zamkniętą pętlę z wyprowadzeniem do centralnej rury powrotnej. Grzejniki są więc połączone szeregowo, a ilość ciepłej wody, przepływającej przez każdy z nich, reguluje grzejnikowy zawór mieszający.

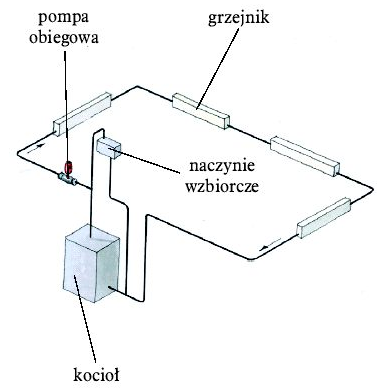

Schemat: Najprostszy wariant ogrzewania jednorurowego
Najprostszy wariant ogrzewania jednorurowego. Nie można w nim stosować zaworów odcinających ani termostatycznych, bo przymknięcie zaworu uniemożliwia ruch wody w całej pętli

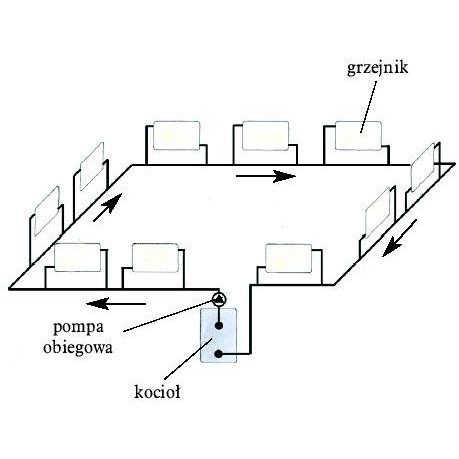

Schemat: System jednorurowy, w którym każdy grzejnik jest przyłączony przez obejście (bocznik)
System jednorurowy, w którym każdy grzejnik jest przyłączony przez obejście (bocznik). Dzięki temu poszczególne grzejniki można wyposażyć w zawory termostatyczne - w razie zamknięcia któregoś z nich woda i tak dopływa do następnych. Zmieniają się jedynie proporcje wody przepływającej przez grzejnik oraz przewód główny
Redakcja BD
Na schemacie otwierającym: System jednorurowy
