Montaż izolacji dachowej w jednym cyklu roboczym? To możliwe z BauderECO S!

Montaż izolacji dachowej w jednym cyklu roboczym? To możliwe z BauderECO S!

Od ponad 40 lat ekonomiczne termoizolacyjne elementy nakrokwiowe firmy Bauder potwierdziły swoją wartość miliony razy. W przypadku stosowania tej metody, termoizolacja stanowi jednolitą powłokę na całej połaci dachowej. Konstrukcja dachu znajduje się wówczas pod termoizolacją, a więc w ciepłym i suchym obszarze.

Lekkie i poręczne elementy termoizolacyjne BauderECO S z połączeniem na pióro i wpust dookoła płyt są wytrzymałe na ściskanie i można po nich chodzić. W jednym cyklu roboczym możliwe jest zamontowanie termoizolacji i drugiej warstwy odprowadzającej wodę.

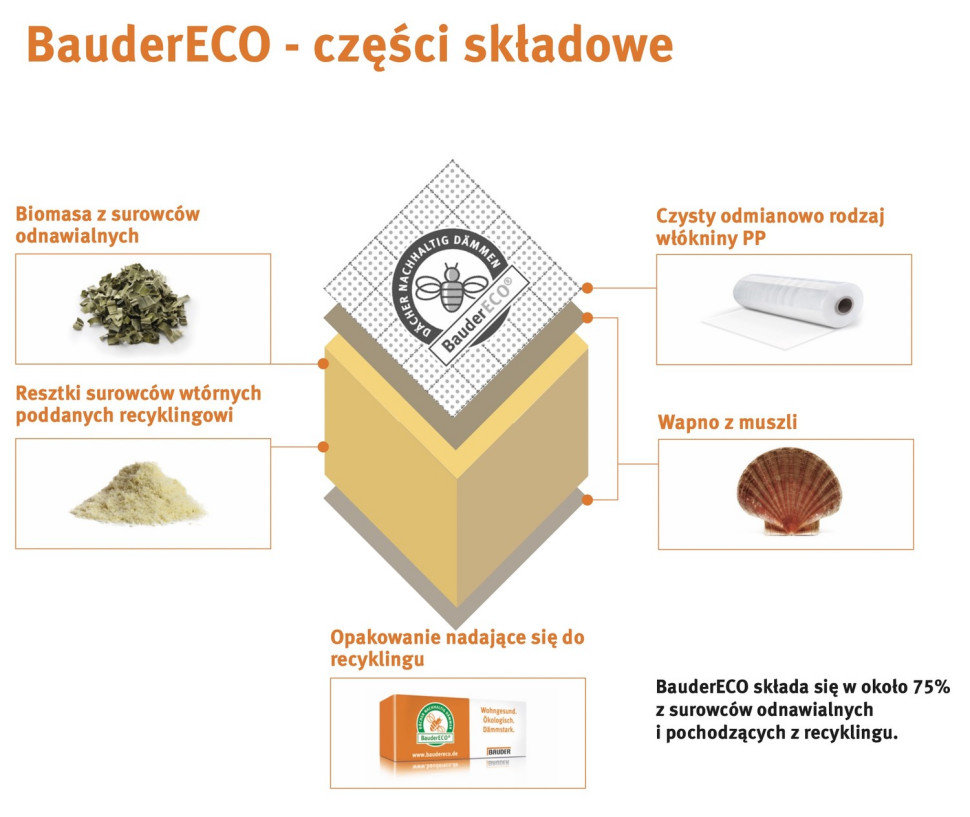

BauderECO - części składowe

Warstwa kryjąca

Specjalna tkanina składa się z czystego odmianowo rodzaju włókniny PP, która po wykorzystaniu może być poddana recyklingowi. Specjalna powierzchnia jest bardzo wytrzymała i antypoślizgowa umożliwia bezpieczne chodzenie, nawet przy występującej wilgoci.

Praktyczna kratka do przycinania

Nadrukowana kratka o szerokości 10 cm ułatwia docinanie połączeń i detali oraz stanowi ułatwienie podczas montażu kontrłat.

Rdzeń izolacyjny

Rdzeń izolacyjny składa się w dużej części z biomasy (odpady z rolnictwa) oraz materiałów pochodzących z recyklingu (odpady z produkcji). Razem daje to wysoką izolacyjność (λ 0,023/0,024) przy niewielkim zużyciu energii i surowców. Element o najmniejszej grubości spełnia najwyższe wymagania dotyczące izolacji termicznej. Dodatkowymi zaletami są niski ciężar i wysoka wytrzymałość na ściskanie.

Powłoka

Dwustronna, oddychająca warstwa wierzchnia wykonana jest z wapna z muszli oraz włókniny szklanej. Wapno muszli stanowi odpad w przemyśle spożywczym.

Samoprzylepne zakłady poziome i pionowe

Ekonomiczne i przyjazne w użytkowaniu. Zapewniają sklejenie termoizolacji, dzięki czemu natychmiast po montażu izolowana powierzchnia staje się odporna na przepływ wsteczny oraz staje się wiatroszczelna. Sklejenie zakładów następuje zgodnie z zasadą klej w kleju, co zapewnia najwyższe bezpieczeństwo.

BauderECO - części składowe

Warstwy kryjące

górna: specjalna tkanina i włóknina z wapna z muszli, oddychająca dolna: włóknina z wapna z muszli, oddychająca

Krawędź płyty

pióro i wpust dookoła płyty

Długość EN 822

1800 mm (wymiar zewnętrzny); 1780 mm (powierzchnia krycia)

Szerokość EN 822

1200 mm (wymiar zewnętrzny); 1180 mm (powierzchnia krycia)

Grubość EN 823

80 mm, 105 mm, 125 mm, 140 mm, 160 mm

Reakcja na ogień EN 13501-1

klasa E

Współczynnik przewodzenia ciepła (W/mK)

λ 0,023: grubość 140, 160 mm /
λ 0,024: grubość 80, 105, 125 mm

Współczynnik przenikania ciepła U* / Opór cieplny R

80 mm
105 mm
125 mm

0,29 W/(m2K) / 3,2 (m2K)/W
0,22 W/(m2K) / 4,2 (m2K)/W
0,19 W/(m2K) / 5,0 (m2K)/W

140 mm
160 mm

0,16 W/(m2K) / 5,8 (m2K)/W
0,14 W/(m2K) / 6,6 (m2K)/W

Współczynnik sd

80 mm
105 mm
125 mm

6,0 m 7,9 m 9,4 m

140 mm
160 mm

10,5 m
12,0 m

Współczynnik μ

około 75

Liczba m2 w paczce (powierzchnia krycia)

80 mm
105 mm
125 mm

10,50 m2 / 5 płyt
8,40 m2 / 4 płyty
8,40 m2 / 4 płyty

140 mm
160 mm

6,30 m2 / 3 płyty
6,30 m2 / 3 płyty

Numer artykułu

80 mm
105 mm
125 mm

4067 0080
4067 0105
4067 0125

140 mm
160 mm

4067 0140
4067 0160

* Podstawa obliczeń: widoczna konstrukcja dachu z profilowanym deskowaniem o grubości 19 mm.

U = współczynnik przenikania ciepła; R = opór cieplny.

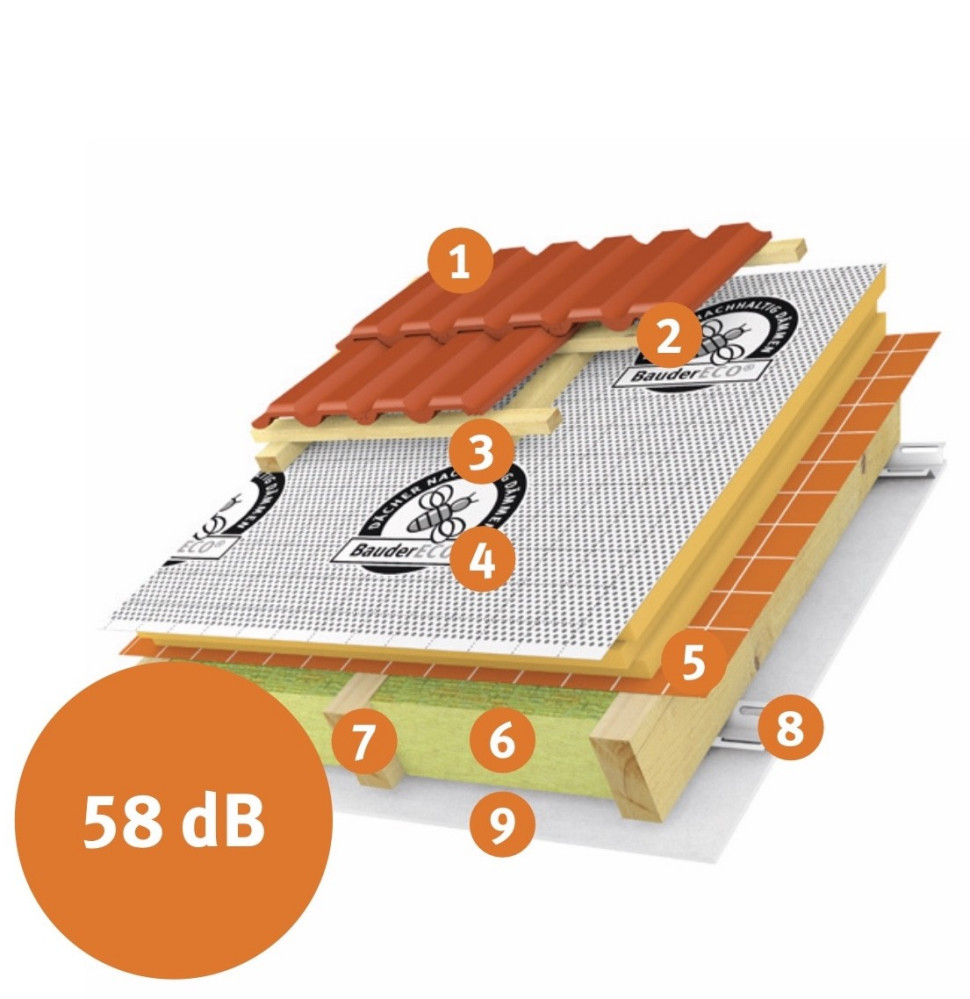

BauderECO S zapewnia najlepsze wartość izolacyjności akustycznej.
  1. Pokrycie dachu
  2. Łaty: 30/50 mm
  3. Kontrłaty: 40/60 mm
  4. Termoizolacja: BauderECO S k 120 mm
  5. Warstwa powietrznoszczelna: BauderTex Dampfbremse
  6. Termoizolacja: wełna mineralna 140 mm
  7. Krokwie
  8. Szyny sprężyste
  9. Płyta gipsowo-kartonowa: 12,5 mm

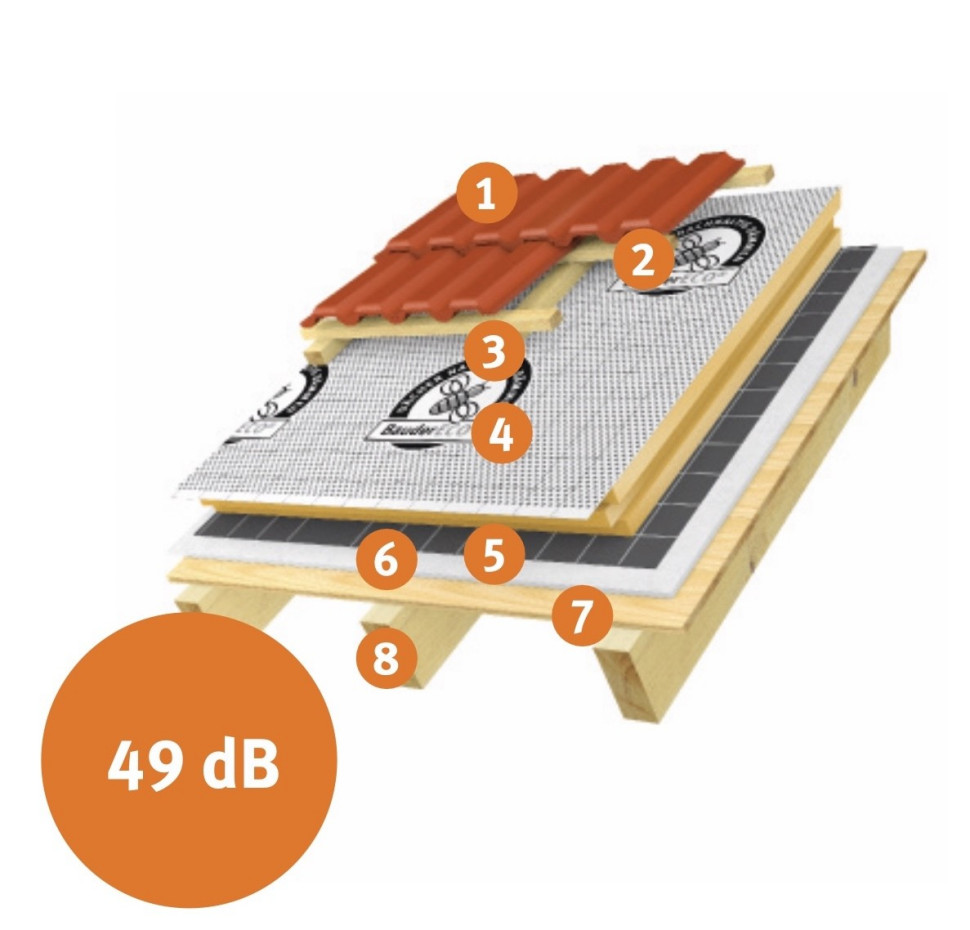

BauderECO S zapewnia najlepsze wartość izolacyjności akustycznej.
  1. Pokrycie dachu
  2. Łaty: 40/60 mm
  3. Kontrłaty: 60/80 mm
  4. Termoizolacja: BauderECO S k 120 mm
  5. Warstwa powietrznoszczelna: BauderTOP UDS 3
  6. Płyta gipsowo-kartonowa: 12,5 mm
  7. Deskowanie: 23 mm
  8. Krokwie
