Większość dostarczanej energii w sieciach elektroenergetycznych stanowi prąd przemienny AC, który przedsiębiorstwa energetyczne dystrybuują do obiektów w dwóch formach: jako zasilanie jednofazowe oraz zasilanie trójfazowe. Podstawowe różnice między zasilaniem jednofazowym a trójfazowym określają specyfikę oraz pierwotne przeznaczenie obu tych wariantów.
Zasilanie jednofazowe przedsiębiorstwa powszechnie dostarczają do budynków mieszkalnych i biur o niższym zapotrzebowaniu na energię, gdzie charakterystyka odbiorników nie stwarza znacznych wymagań mocowych. Z kolei zasilanie trójfazowe jest dedykowane do zasilania większych urządzeń i maszyn, dlatego tradycyjnie wyposaża się w nie obiekty komercyjne, centra danych oraz instalacje elektryczne w budynkach przemysłowych.
Planując przyłącze do domu jednorodzinnego, inwestor musi odnieść te dwa odmienne standardy dystrybucji prądu przemiennego AC do planowanego wyposażenia technicznego budynku.
Czym charakteryzuje się przebieg napięcia w zasilaniu jednofazowym i trójfazowym?

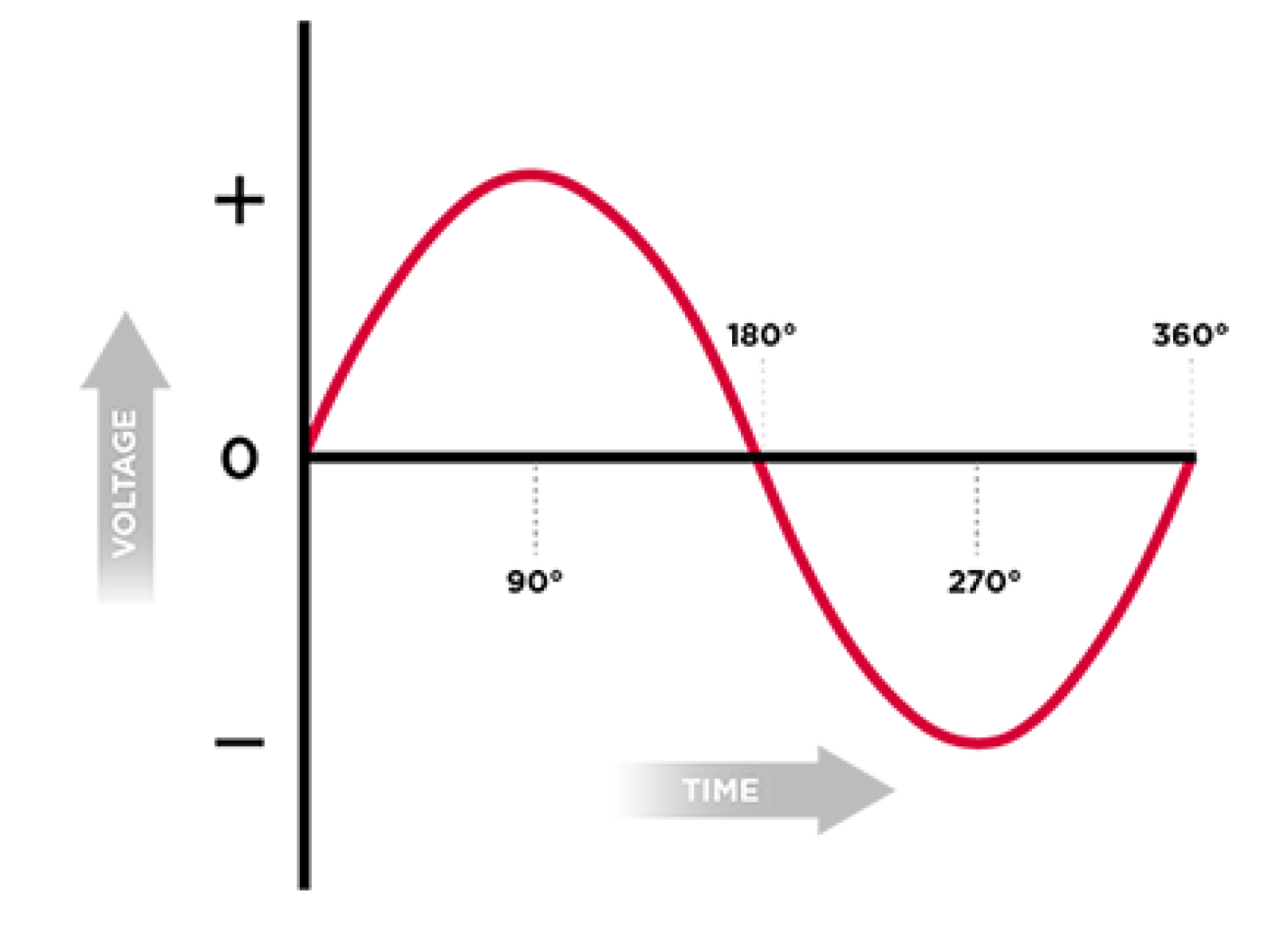

W systemie jednofazowym występuje pojedynczy przebieg napięcia zmieniający się sinusoidalnie między wartościami dodatnimi i ujemnymi. Konsekwencją ciągłej zmiany wartości fali sinusoidalnej jest fakt, że przy przejściu napięcia przez zero w obwodzie występuje chwilowy brak zasilania. Zjawisko to ma charakter cykliczny i wynika bezpośrednio z natury pojedynczego przebiegu prądu przemiennego AC, co sprawia, że transfer energii w takim układzie jest periodycznie przerywany w punktach zerowych sinusoidy.

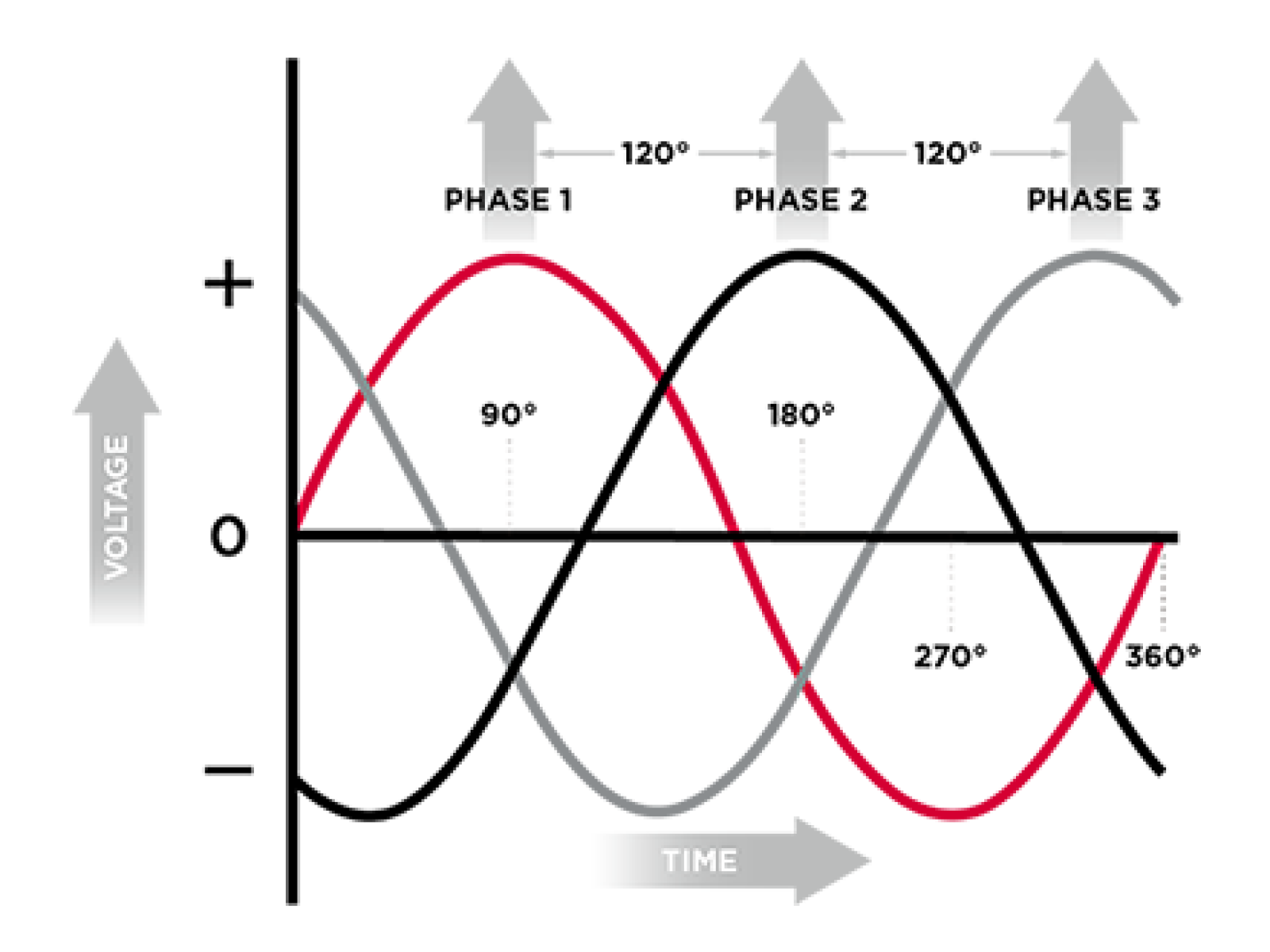

W zasilaniu trójfazowym obecne są trzy oddzielne przebiegi napięcia przesunięte wzajemnie o 120°, co całkowicie eliminuje problem zaniku potencjału w instalacji. Wzajemne przesunięcie trzech fal sinusoidalnych o jedną trzecią okresu sprawia, że energia jest dostarczana bez przerw, co gwarantuje stały, zrównoważony przepływ energii w całym układzie elektrycznym. Dodatkowo obecność trzech przesuniętych przebiegów skutecznie minimalizuje wahania napięcia, stwarzając stabilne środowisko zasilania, którego pojedyncza sinusoida w układzie jednofazowym nie jest w stanie zapewnić.
Jakie różnice w okablowaniu i poziomach napięcia dzielą oba układy?

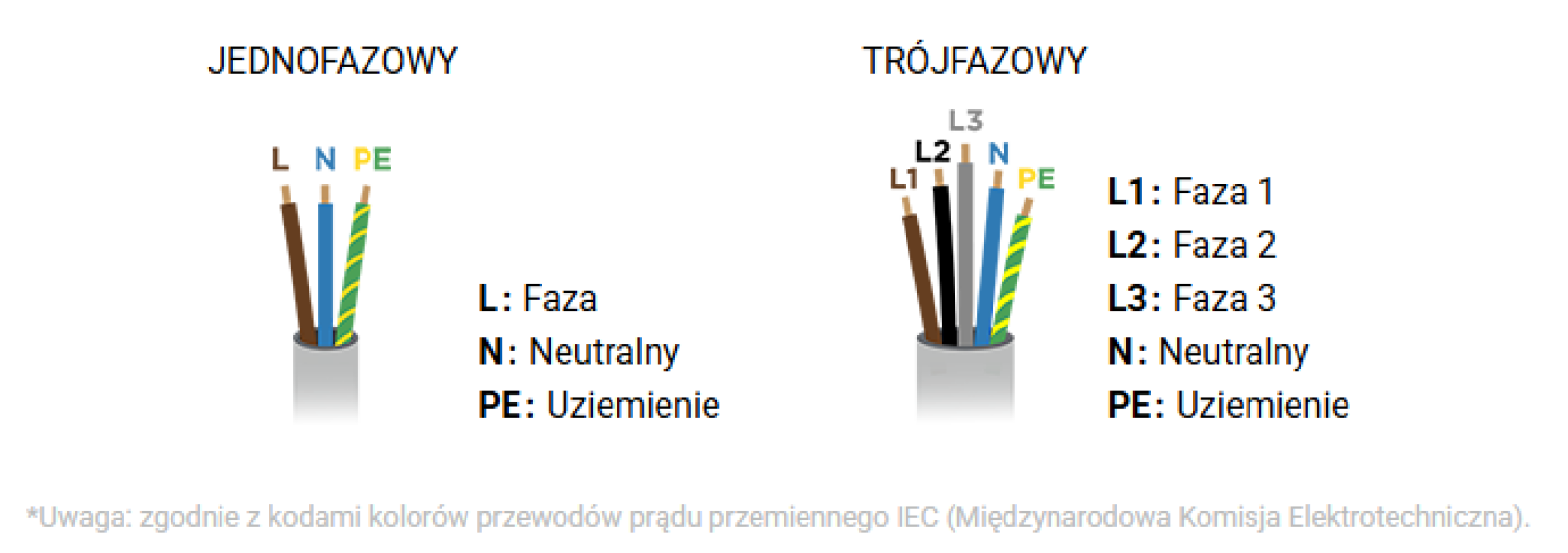

Odmienności w strukturze fali determinują budowę linii zasilających oraz wartości dostarczanego napięcia roboczego. Zasilanie jednofazowe pracuje zazwyczaj przy napięciach domowych, osiągając wartości 120 V lub 230 V. Układ ten bazuje na dwóch głównych przewodach: występuje w nim przewód liniowy przewodzący prąd do odbiornika oraz przewód neutralny, który ten prąd zwraca do sieci elektroenergetycznej. W instalacji jednofazowej obecny jest także przewód uziemiający. Taka dwuprzewodowa linia robocza uzupełniona uziemieniem w zupełności wystarcza do poprawnego zamknięcia obwodu zasilającego o napięciu domowym.
Z kolei zasilanie trójfazowe dostarcza wyższe napięcia (powyżej 240 V) i wymaga bardziej rozbudowanego schematu połączeń przewodowych. Standardowy układ okablowania w systemie trójfazowym występuje jako wariant trójprzewodowy (trzy przewody liniowe) lub wariant czteroprzewodowy (trzy przewody liniowe i przewód neutralny). Niezależnie od wybranego wariantu roboczego, instalacja trójfazowa jest uzupełniona o przewód uziemiający chroniący przed przeciążeniem. Zastosowanie trzech przewodów liniowych pozwala na bezpieczne dostarczanie podwyższonego napięcia powyżej 240 V i elastyczne rozdzielanie zasilania pomiędzy poszczególne obwody w obiekcie.
W jaki sposób zasilanie trójfazowe wpływa na obciążenie elektryczne i koszty instalacji?
Pod względem parametrów przesyłowych zasilanie trójfazowe pozwala dostarczyć prawie dwukrotnie większą moc przy tym samym natężeniu prądu. Właściwość ta umożliwia bezpieczny i wysoce wydajny transfer energii do urządzeń generujących duże obciążenie elektryczne bez wymuszania wzrostu wartości natężenia prądu w sieci. W systemie trójfazowym rozłożenie obciążenia na trzy przewody zmniejsza natężenie prądu w pojedynczej żyle, co bezpośrednio odciąża poszczególne linie instalacji elektrycznej.
Zmniejszenie natężenia prądu przypadającego na jedną żyłę roboczą pozwala zastosować przewody o mniejszych przekrojach, co przynosi bezpośrednie korzyści materialne przy budowie instalacji. Mniejsze przekroje żył w przewodach zasilających oznaczają wymierne oszczędności na kosztach okablowania w całym budynku. Zdolność systemu trójfazowego do przesyłania wyższej mocy za pośrednictwem cieńszych przewodów pozwala zoptymalizować budżet przeznaczony na zakup materiałów instalacyjnych bez utraty wydajności przesyłowej.
Jakie zasilanie wybrać do urządzeń o dużym poborze mocy w domu jednorodzinnym?
Rozważając, jakie zasilanie wybrać do urządzeń o dużym poborze mocy w domu jednorodzinnym, należy dokładnie przeanalizować specyfikę odbiorników energii planowanych w gospodarstwie domowym. Zasilanie jednofazowe charakteryzuje się dużą łatwością konfiguracji oraz niższą złożonością okablowania, co stanowi istotny atut w nieskomplikowanych projektach. Parametry te w zupełności wystarczają dla mniejszych obciążeń i bez trudu pokrywają codzienne potrzeby domowe w budynkach o standardowym profilu energetycznym.
Jeżeli jednak w domu jednorodzinnym znajdą się odbiorniki generujące duże obciążenie elektryczne, instalacja jednofazowa przestaje odpowiadać wymogom technicznym takich urządzeń. W takich warunkach optymalnym rozwiązaniem staje się zasilanie trójfazowe, przeznaczone do zasilania większych urządzeń i maszyn. Zdolność do wydajnej obsługi dużych obciążeń, wykorzystywana powszechnie w centrach danych, obiektach komercyjnych oraz instalacjach budynków przemysłowych, w warunkach domu jednorodzinnego gwarantuje bezproblemową pracę wymagających urządzeń o dużym poborze mocy.
Jak rozpoznać rodzaj instalacji w rozdzielnicy i na liczniku energii?
Weryfikacja typu instalacji w budynku nie nastręcza trudności i opiera się na analizie oznaczeń na aparaturze pomiarowej oraz modułowej. W systemie jednofazowym licznik posiada oznaczenie „1 faza, 2 żyły” (lub 1 faza). Potwierdzeniem tego układu wewnątrz rozdzielnicy jest aparat zabezpieczający, w którym wyłącznik główny ma 1 lub 2 bieguny, co ściśle odpowiada dwuprzewodowej konfiguracji zasilania złożonej z przewodu liniowego oraz neutralnego.
Z kolei system trójfazowy cechuje się odmiennym oznaczeniem fabrycznym aparatury. W takim przyłączu licznik jest oznaczony jako „3 fazy, 4 żyły” (lub 3-fazowy), informując o doprowadzeniu pełnego zestawu żył roboczych. Bezpośredniej weryfikacji można dokonać również w szafce rozdzielczej, gdzie wyłącznik główny posiada 3 lub 4 bieguny. Obecność trzech lub czterech biegunów w wyłączniku głównym jednoznacznie wskazuje na trójprzewodowy bądź czteroprzewodowy wariant instalacji, przystosowany do operowania napięciem powyżej 240 V i zasilania większych urządzeń w budynku.
źródło i zdjęcia: CyberPower Systems
