UME-4 - układ mieszający z czterodrogowym zaworem

Wyposażenie i zastosowanie układu mieszającego UME-4

Układy mieszające z samoregulującą się pompą elektroniczną (w stanie dostawy) mogą być bezpośrednio łączone z rozdzielaczami z rur ø33 x 1,5 w których górna i dolna belka mają zamontowane półśrubunki z obrotowymi nakrętkami Gw 1". W przypadku połączenia układu mieszającego z rozdzielaczem z rury mosiężnej ø33 x 2,5 należy zastosować dodatkowo dwie śrubunki Gw 1"/Gw 1". W przypadku stosowania układów do rozdzielaczy z rur mosiężnych profilowych lub nierdzewnych ø 42,4 x 1,6 stosuje się dodatkowo dwie półśrubunki Gz 1"/Gw 1".

Standardowe wyposażenie układu mieszającego UME-4 obejmuje:

• samoregulująca się elektroniczna pompa WILO-PARA 25-130/6-43
• czterodrogowy termostatyczny zawór mieszający
• termometr przylgowy bimetaliczny opaskowy 0 ÷ 120°C
• rurkę mosiężną łączącą Gz 1”
• korek mosiężny nakrętny Gw 1” z uszczelką gumową płaską
• odpowietrznik ręczny
• elementy mosiężne łączące półśrubunkowe

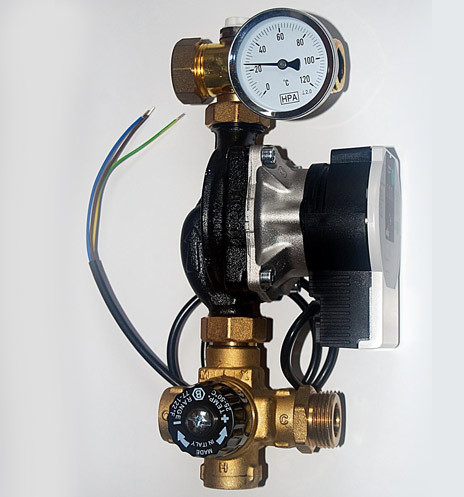

Układ mieszający UME-4 fot. Techniprot

Najważniejsze dane techniczne układu UME-4

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Ciśnienie różnicowe mieszania: maks. 0,3 MPa (3 bar)
• Maksymalna temperatura medium: 900°C
• Zakres regulacji temperatury: 25 ÷ 500°C
• Współczynnik przepływu : 3,5 Kv
• Stabilność temperatury medium zmieszanego: ±20°C
• Napięcie zasilania układu: 1 ~230V ±10%
• Dopuszczalne media: woda spełniająca wymagania dla wody w instalacjach zamkniętych (zgodna z normą VDI 2035), woda z dodatkiem zapobiegającym zamarzaniu (zawartość glikolu <50% mieszaniny).

źródło i zdjęcia: Techniprot
