Nowe możliwości projektowania ogrzewania i chłodzenia z KAN SET - system KAN-therm Wall

Co to jest KAN-therm Wall?

System KAN-therm Wall to innowacyjne rozwiązanie, które umożliwia projektowanie ogrzewania i chłodzenia na powierzchniach ścian i sufitów w suchych zabudowach. Nowa funkcjonalność programu KAN SET pozwala na szybkie i precyzyjne zaprojektowanie tych instalacji, od koncepcji po dokładne obliczenia, w jednym narzędziu.

Jak działa system KAN-therm Wall?

Sercem systemu KAN-therm Wall są płyty gipsowo-włóknowe, które posiadają wyfrezowane kanały do montażu rur. W tych kanałach znajdują się rury PB lub PE-RT o średnicy 8×1 mm.

System dostępny jest w różnych wariantach, umożliwiających różny rozstaw rur, co zapewnia wysoką efektywność cieplną oraz pełną elastyczność w projektowaniu – panele można dopasować nawet do najbardziej wymagających kształtów ścian.

Fragmenty, które nie wymagają aktywnego ogrzewania, można wypełnić standardowymi płytami gipsowo-włóknowymi, co pozwala stworzyć spójną i estetyczną powierzchnię.

Elastyczność projektowa w KAN SET

Dzięki nowym modułom w KAN SET możesz projektować różne konfiguracje instalacji:

• Podłączenie bezpośrednie – płyty podłączone bezpośrednio do rozdzielacza ogrzewania płaszczyznowego.
• Układ Tichelmana – możliwość połączenia kilku płyt w jeden obieg. Do jednego obiegu (wpiętego w rozdzielacz) można dołączyć płyty o łącznej mocy nominalnej do 1200 W. Zaleca się łączenie płyt o zbliżonej długości rur (różnice ≤10%). Maksymalna długość rur Ø8 mm w układzie szeregowym wynosi 40 m.

Dwa tryby rysowania – pełna kontrola nad projektem

KAN SET oferuje dwa tryby wizualizacji, które ułatwiają projektowanie:

• Widok szczegółowy – umożliwia precyzyjne rozmieszczenie paneli, z możliwością łatwego omijania okien, drzwi i innych otworów w ścianach.
• Widok uproszczony – idealny do szybkiego rozmieszczenia paneli na etapie koncepcyjnym, co przyspiesza cały proces projektowy.

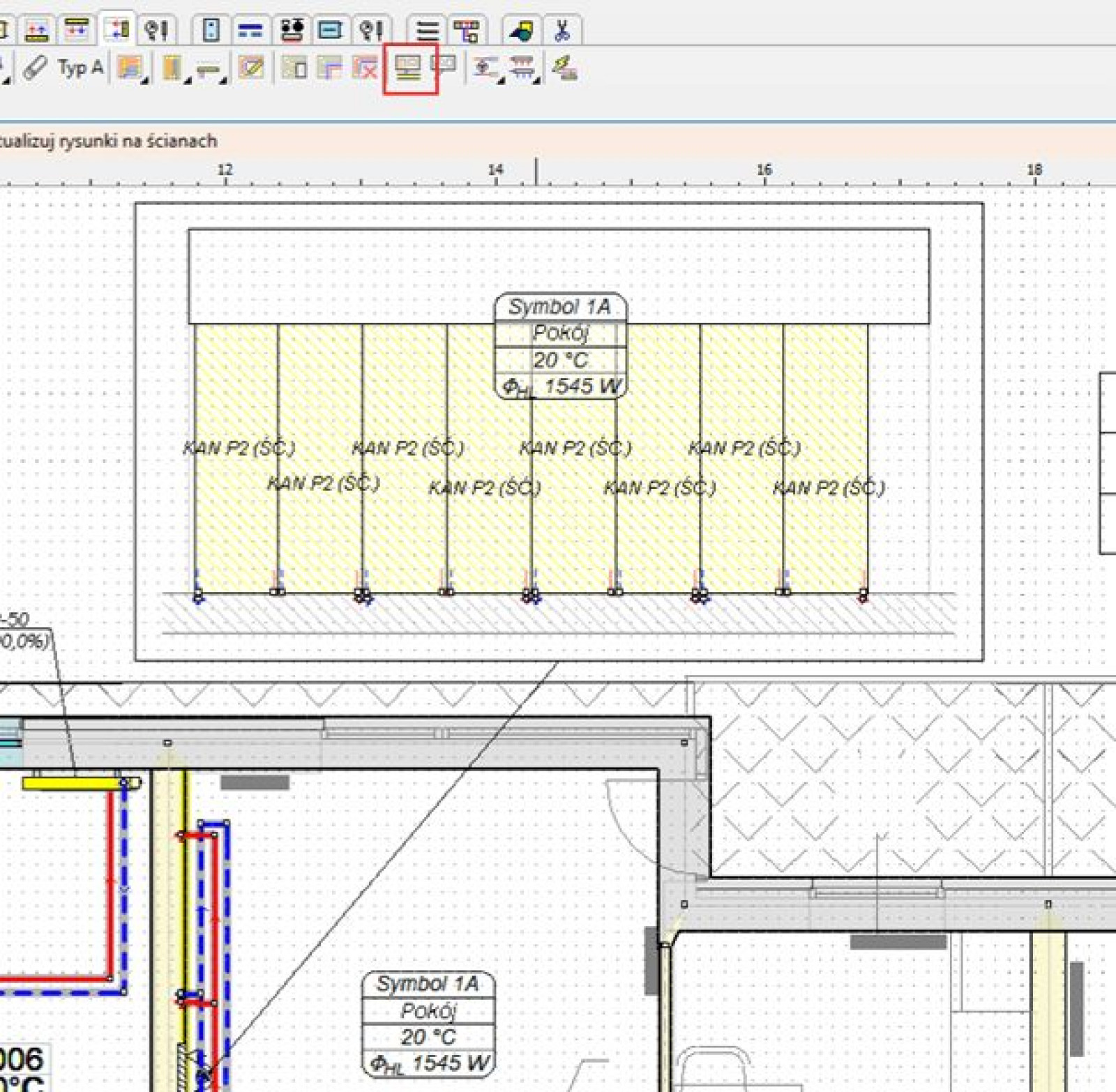

Widok ściany (szczegółowy) w programie KAN SET – umożliwia dokładne rozmieszczenie paneli, z łatwym omijaniem okien, drzwi i innych otworów

KAN SET + KAN-therm Wall – perfekcyjny duet

Nowe moduły w programie KAN SET to kolejny krok w kierunku inteligentnego i kompleksowego projektowania instalacji grzewczo-chłodzących. Dzięki temu połączeniu, projektowanie nowoczesnych, komfortowych i energooszczędnych rozwiązań staje się łatwe i intuicyjne.

KAN-therm Wall, wspierany przez program KAN SET, to idealne rozwiązanie dla każdego, kto poszukuje nowoczesnych i estetycznych metod ogrzewania oraz chłodzenia pomieszczeń.

źródło i zdjęcia: KAN
