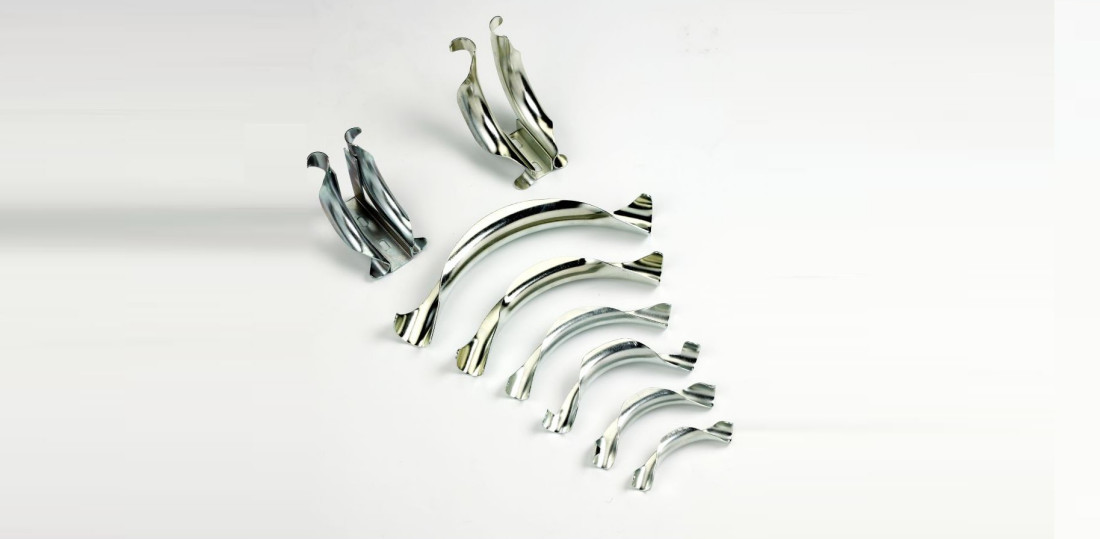

Łuki instalacyjne prowadzące do rur w systemie ogrzewania podłogowego

Wsparcie zagięcia rury łukiem prowadzącym usztywnia i stabilizuje całą instalację ogrzewania płaszczyznowego. Łuki prowadzące ze stopką mogą być dodatkowo mocowane za pomocą kołków do podłogi lub ściany co jeszcze bardziej  usztywni całą instalację. Łuki podwójne są to dwa łuki połączone ze sobą stopką, rozstaw łuków wynosi 50 mm, tyle ile wynosi rozstaw wyjść z rozdzielacza do ogrzewania płaszczyznowego.

Łuki podwójne też mogą być mocowane za pomocą kołków do podłogi lub ściany. Łuki instalacyjne prowadzące do usztywniani rur ogrzewania płaszczyznowego wykonane są z blachy stalowej o grubości 1,5 mm a w przypadku wymiaru ø 32 z blachy o grubości 2 mm. Łuki są ocynkowane galwanicznie co zabezpiecza je przed działaniem czynników zewnętrznych.

Łuki instalacyjne prowadzące do rur wykonywane są w wymiarach:

• Łuk prowadzący: ø14-16, ø17-18, ø20, ø25, ø32
• Łuk prowadzący ze stopką: ø14-16, ø17-18, ø25
• Łuk prowadzący podwójny: ø17-18, ø25

źródło i zdjęcia: TECHNIPROT Przemysłowo-Techniczna Spółdzielnia Pracy
