Ogrzewanie podłogowe - najpopularniejszy system grzewczy w nowoczesnym budownictwie
Aby podłogówka działała komfortowo i efektywnie, wymaga odpowiedniej temperatury zasilania. Podczas gdy instalacje grzejnikowe pracują zwykle przy 50–70°C, podłogówka potrzebuje medium o znacznie niższej temperaturze 25–45°C.
Za przygotowanie wody o właściwych parametrach odpowiada zawór mieszający, który reguluje proporcje pomiędzy podgrzaną wodą zasilającą a chłodniejszą wodą powrotną.
Dzięki temu można tworzyć układy mieszane z kilkoma obiegami grzewczymi o różnych temperaturach zasilania, np. grzejnikowym i podłogowym. Realizując podmieszanie, zawór chroni pętle systemów niskoparametrowych przed zbyt wysoką temperaturą i przegrzaniem.
Komfort zaczyna się od właściwej temperatury

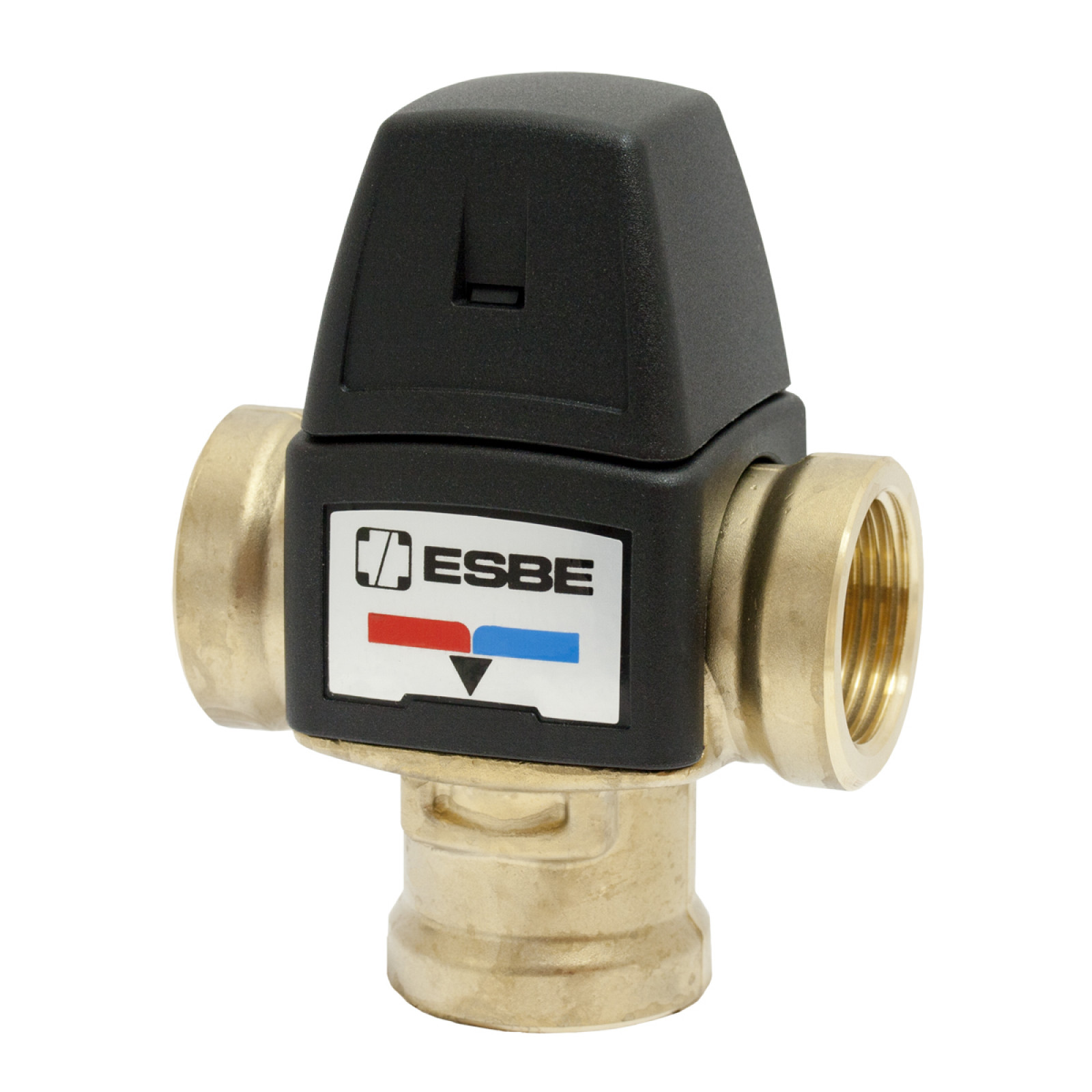

W prostych instalacjach funkcję regulacji mogą pełnić termostatyczne zawory mieszające ESBE VTA, utrzymujące stałą temperaturę zasilania w wybranym zakresie, np. 20–43°C lub 20–55°C. To dobre rozwiązanie tam, gdzie kluczowe jest utrzymanie zadanej temperatury.
W bardziej rozbudowanych układach mieszanych, które łączą różne typy odbiorników ciepła (np. grzejniki, podłogówkę i klimakonwektory) w strefach o różnych zapotrzebowaniach temperaturowych (np. garaż, siłownia, salon, ogród zimowy), stosuje się zawory obrotowe z siłownikami, współpracujące z automatyką.

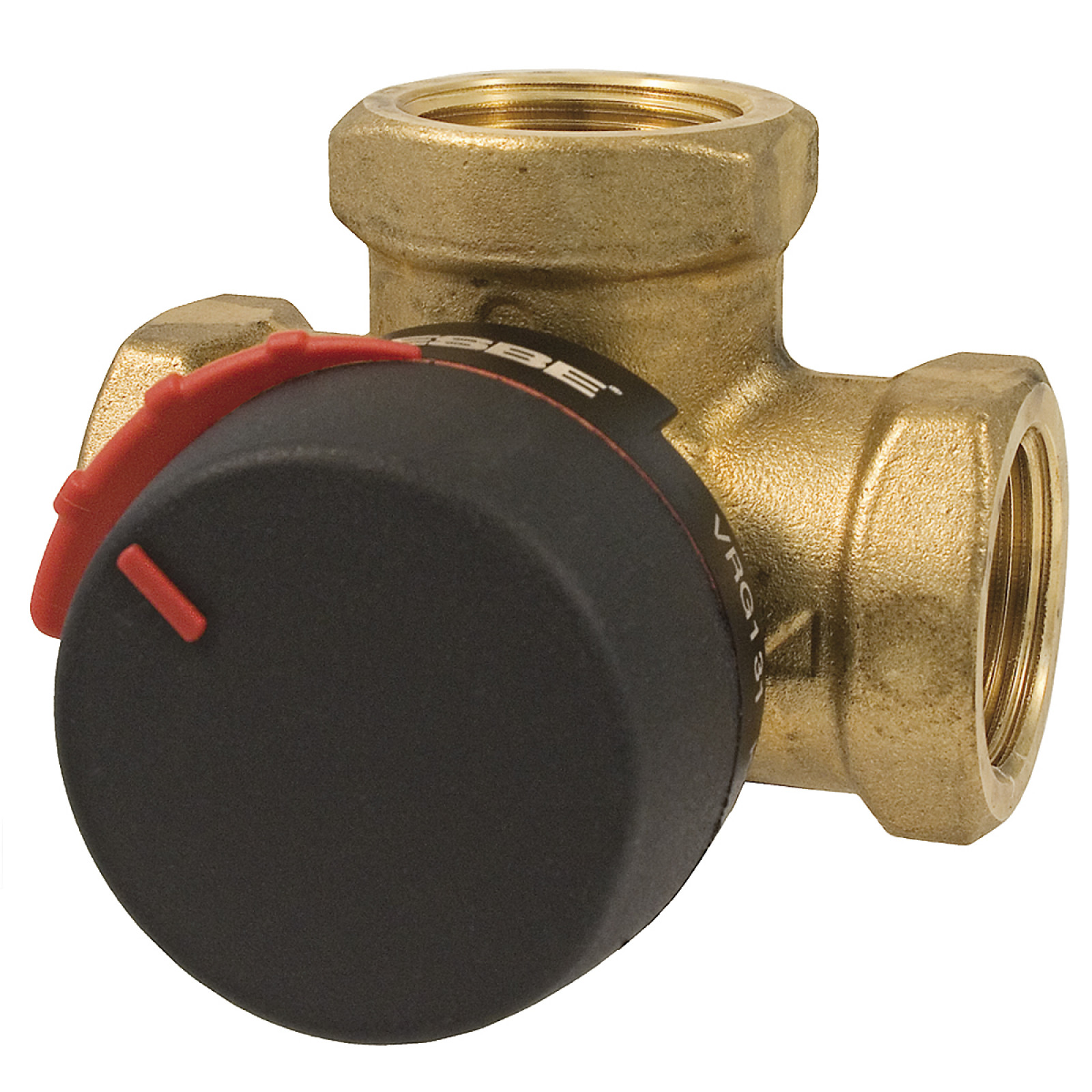

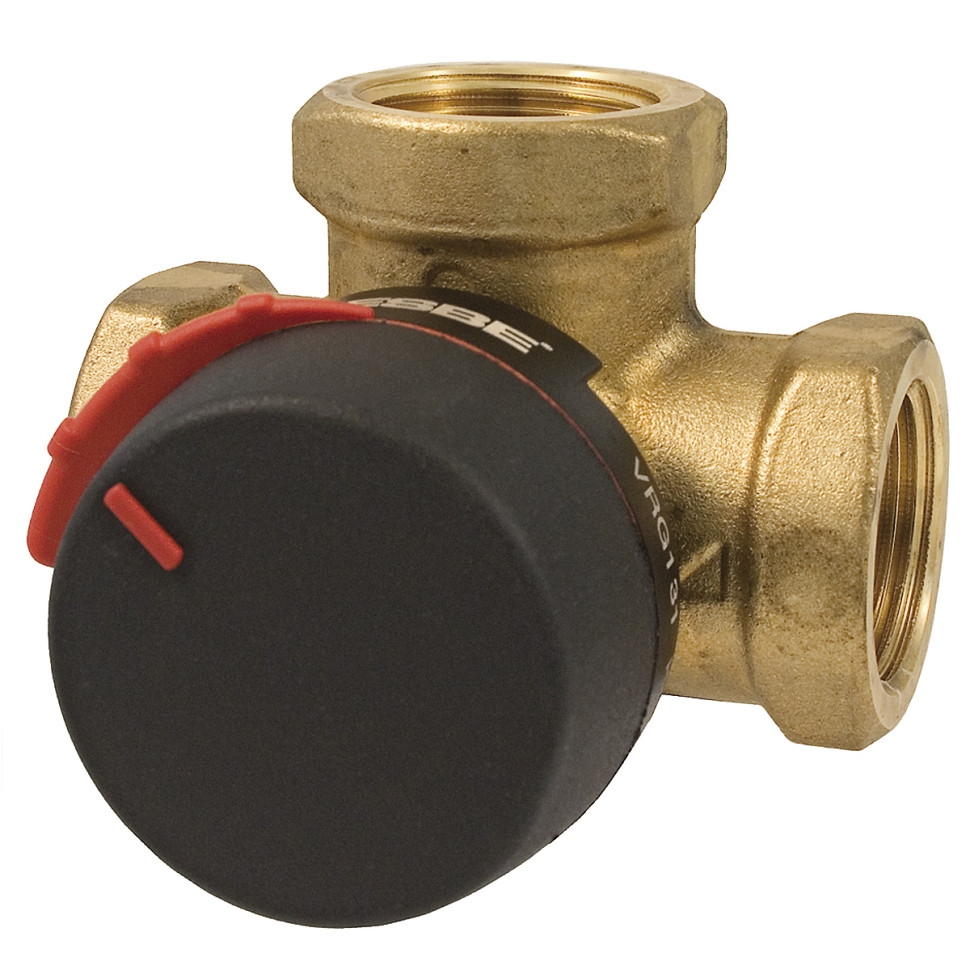

Przykładem jest ESBE VRG130 – zawór do precyzyjnego mieszania lub rozdzielania medium. Niski przeciek wewnętrzny i płynna charakterystyka regulacji pozwalają utrzymać stabilną temperaturę na króćcu wody zmieszanej.
Temperatura dopasowana do warunków zewnętrznych
Zawór ESBE VRG130 współpracuje ze wszystkimi siłownikami serii ESBE ARA600, które różnią się sposobem zasilania elektrycznego, sterowania (np. 2-punkotwe, 3-punktowe, proporcjonalne, PWM, Modbus), momentem obrotowym, czasem przełączania, funkcjonalnością.

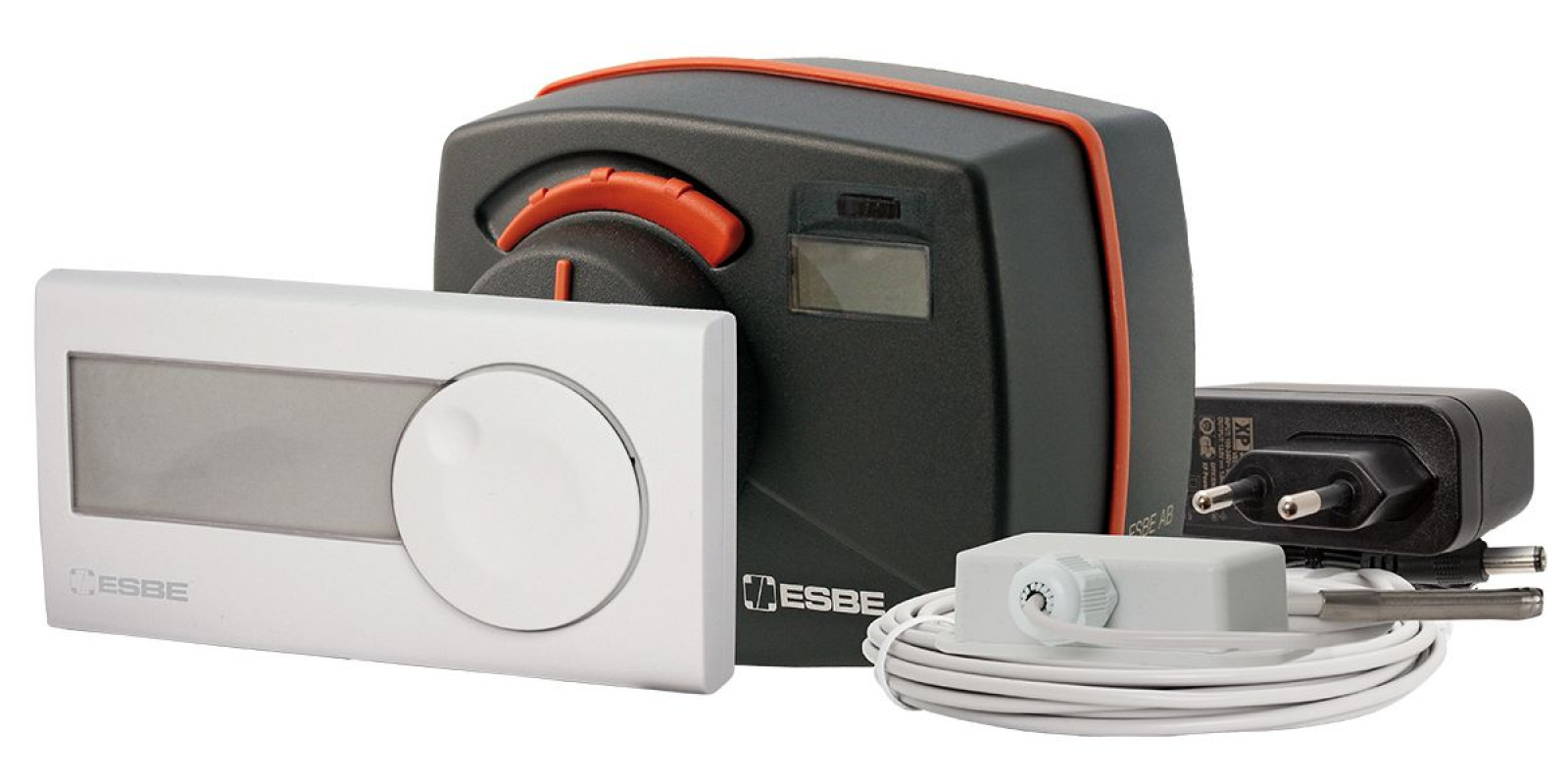

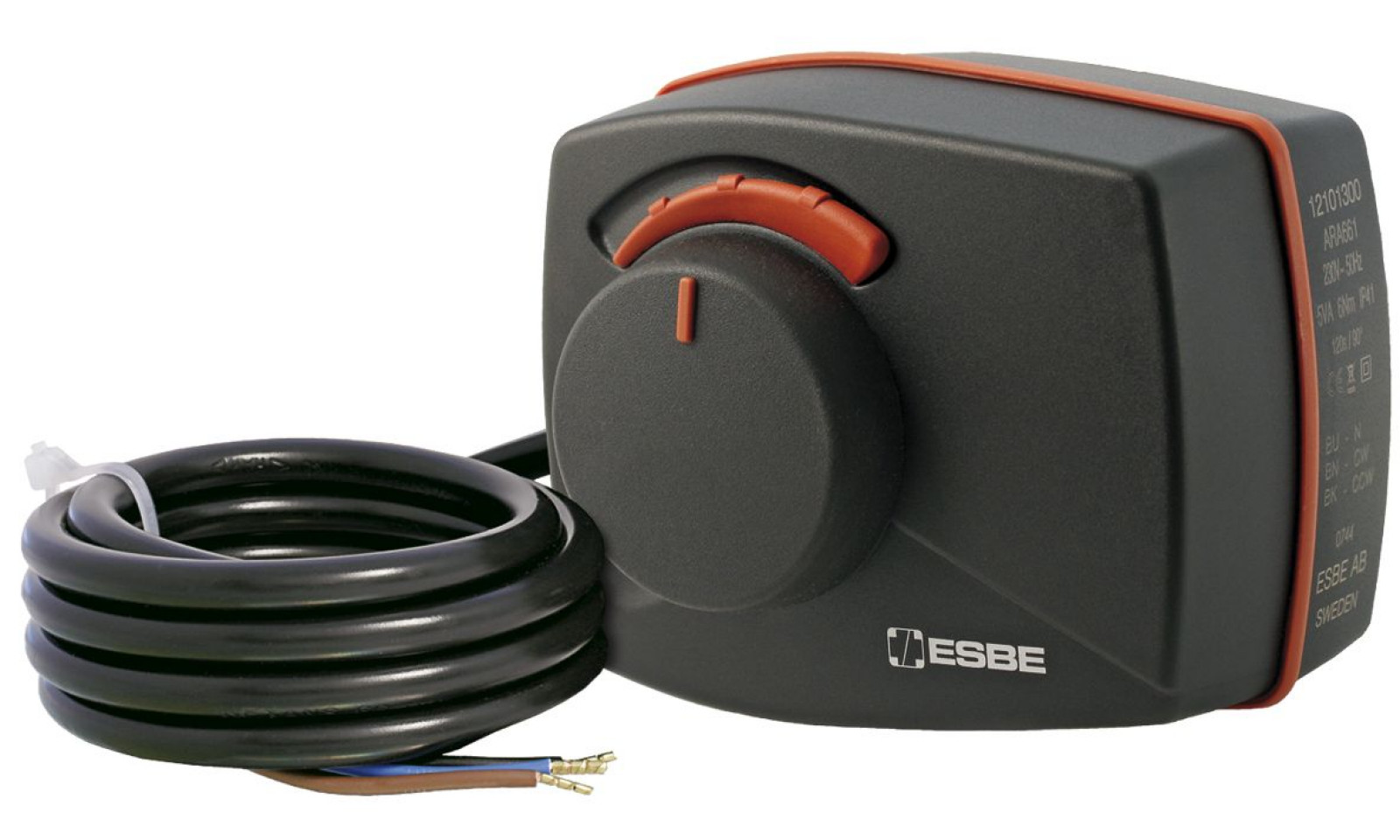

Najczęściej wybierany jest siłownik ESBE ARA661: 6 Nm, 120 s. W ofercie znajduje się także sterownik zintegrowany z siłownikiem ESBE CRD200, wyposażony w czujnik temperatury zewnętrznej. Dzięki temu temperatura zasilania jest automatycznie dostosowywana do warunków pogodowych.
Gdy na zewnątrz robi się chłodniej, zawór zwiększa udział gorącej wody kierowanej do obiegu. Przy wyższej temperaturze zewnętrznej obniża parametry zasilania. Instalacja pracuje zgodnie z aktualnym zapotrzebowaniem budynku, co poprawia komfort i sprzyja oszczędności energii.
Dobrze dobrany zawór pracuje dla całej instalacji
Przy wyborze zaworu kluczowy jest nie tylko rozmiar przyłącza, ale przede wszystkim współczynnik Kvs. Zawrór VRG130 dostępny jest m.in. w wariantach Kvs 4; 6,3 oraz10, co pozwala dopasować go do instalacji o różnej wielkości. W praktyce może obsługiwać ogrzewanie podłogowe o powierzchni ok. 80–350 m².
Poradnik
Choć zawór obrotowy jest niewielkim elementem instalacji, jego rola jest kluczowa: utrzymuje właściwą temperaturę na króćcu zmieszanym, umożliwia współpracę obiegów o różnych parametrach i wspiera efektywną pracę źródła ciepła.
źródło i zdjęcia: ESBE Hydronic Systems
