Zawory obrotowe ESBE VRG – jak dobrać odpowiednie rozwiązanie do instalacji grzewczej?

Armatura we współczesnych instalacjach grzewczych

Współczesne instalacje grzewcze wymagają coraz bardziej zaawansowanej armatury, aby spełnić rosnące oczekiwania dotyczące efektywności, komfortu i ochrony źródeł ciepła.

Kluczową rolę w stabilnej pracy systemu odgrywają zawory obrotowe, odpowiadające za mieszanie, przełączanie. W ofercie ESBE dostępne są w szerokim zakresie średnic (od DN15 aż do DN150) wraz z  wieloma rodzajami przyłączy (gwint zewnętrzny, wewnętrzy, złączki zaciskowe, śrubunek i kołnierz).

Dobór odpowiedniego zaworu zależy przede wszystkim od funkcji, jaką ma pełnić w instalacji:

Seria VRG130 – precyzyjne mieszanie temperatury w instalacji

Jednym z najczęściej stosowanych rozwiązań są zawory trójdrogowe serii VRG130, przeznaczone przede wszystkim do funkcji mieszania. Znajdują zastosowanie zarówno w instalacjach ogrzewania podłogowego, jak i grzejnikowego, gdzie konieczne jest uzyskanie odpowiedniej temperatury zasilania obiegu grzewczego.

Zasada działania zaworu opiera się na mieszaniu gorącej wody pochodzącej ze źródła ciepła z chłodniejszą wodą powracającą z instalacji. Warto zaznaczyć, że każdy z trzech dostępnych króćców może być króćcem zasilającym. Dzięki temu możliwe jest utrzymanie stabilnych parametrów pracy systemu oraz zapewnienie wysokiego komfortu cieplnego użytkownikom budynku.

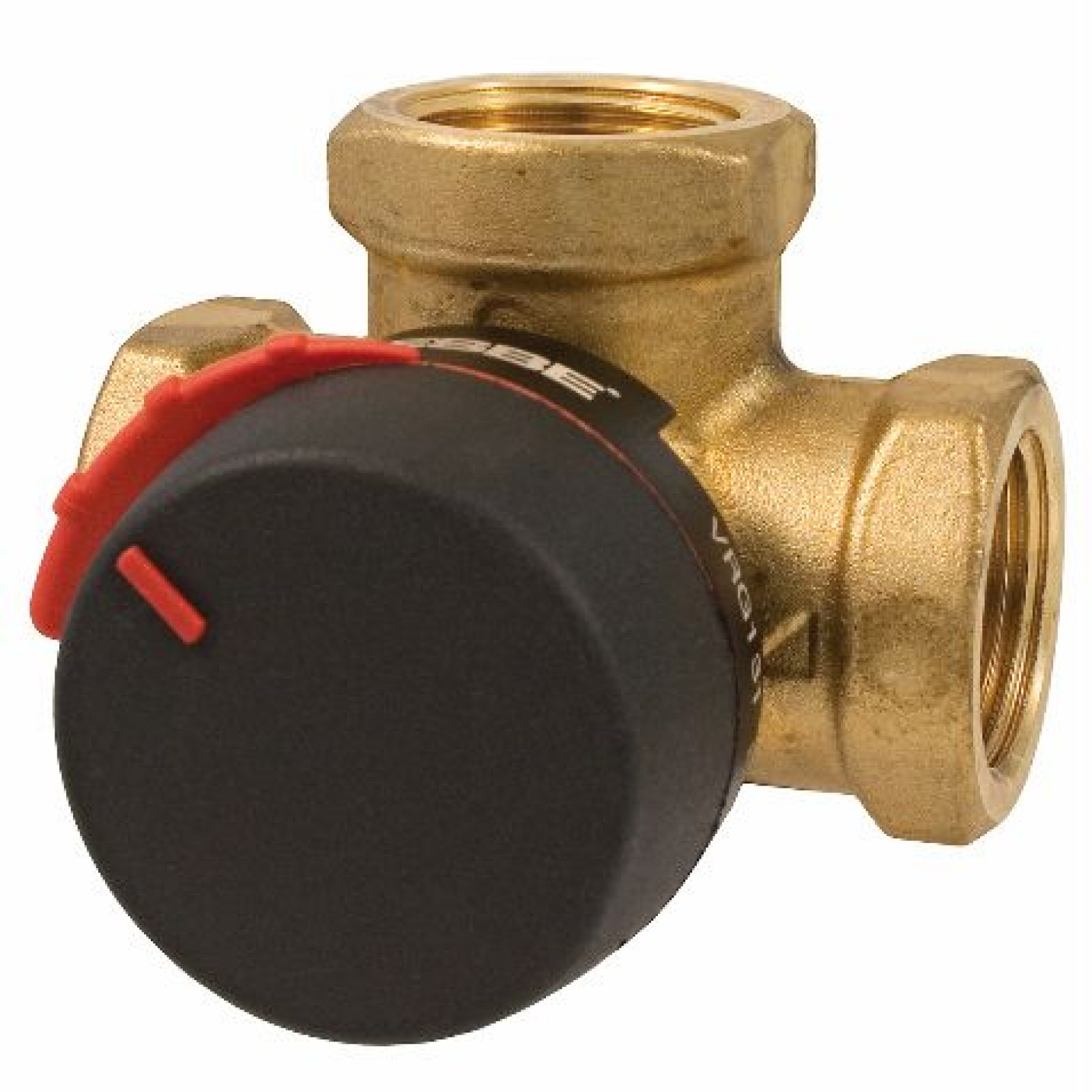

 Zawór ESBE VRG131

Seria VRG130 wyróżnia się bardzo niskim przeciekiem wewnętrznym, co przekłada się na wysoką dokładność regulacji. Korpus wykonany z odpornego na odcynkowanie mosiądzu DZR zapewnia wieloletnią trwałość, natomiast konstrukcja zaworu umożliwia łatwe połączenie z siłownikami ESBE serii ARA za pomocą systemu QuickFit.

Zawory mogą pracować również z mieszaninami glikolu o stężeniu do 50%, dzięki czemu znajdują zastosowanie także w instalacjach pomp ciepła i układach chłodniczych.

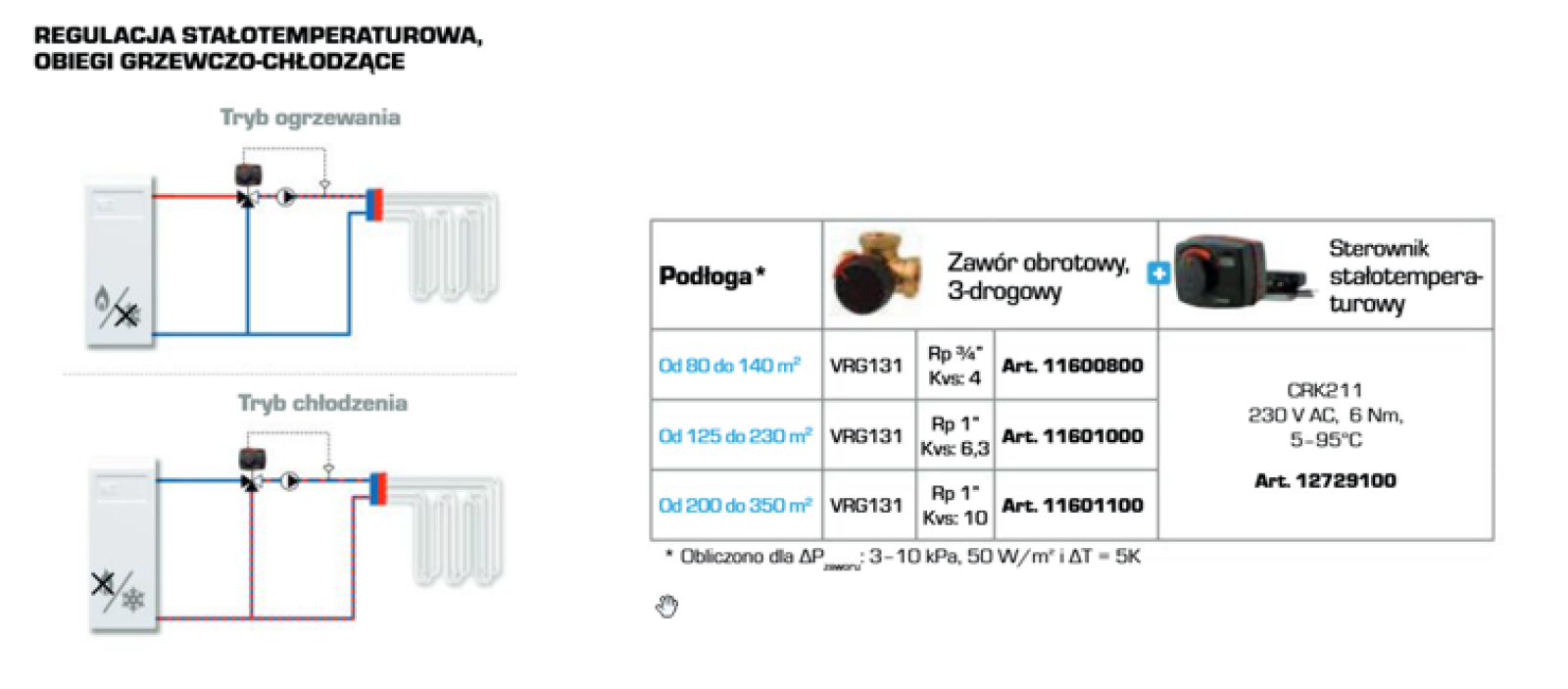

Ogrzewanie podłogowe i grzejnikowe – dobór produktu w zależności od powierzchni ogrzewanej podłogi

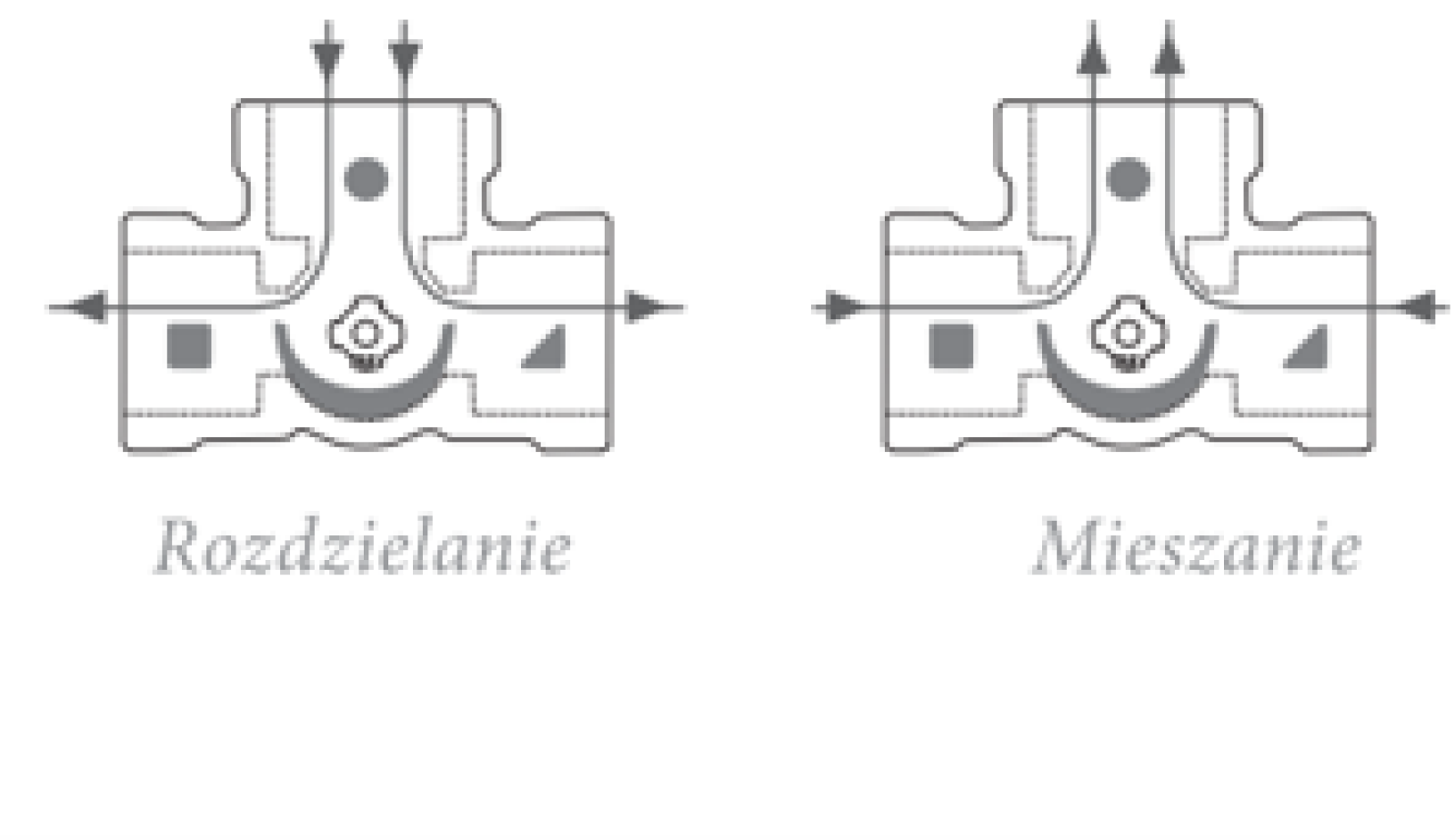

VRG130, VRG330 – zawory działają na zasadzie mieszania (lub dzielenia) strumienia wody o wysokiej temperaturze z kotła z wodą o niższej temperaturze powracającej z instalacji grzewczej, dzięki czemu otrzymujemy wymaganą w instalacji temperaturę. Czarny element wskazuje zawieradło, które wraz z siłownikiem może poruszać się w zakresie pracy 90°.

VRG230 – gdy potrzebna jest zmiana kierunku przepływu

Nie każda instalacja wymaga mieszania medium. W wielu przypadkach konieczne jest natomiast przełączanie przepływu pomiędzy różnymi odbiornikami lub źródłami ciepła. W takich zastosowaniach wykorzystywane są zawory obrotowe serii VRG230.

Dzięki specjalnie zaprojektowanemu zawieradłu zawory te zostały zoptymalizowane do funkcji przełączania. Pozwalają one kierować przepływ czynnika grzewczego pomiędzy obiegiem centralnego ogrzewania a zasobnikiem C.W.U lub pomiędzy dwoma niezależnymi źródłami ciepła pracującymi w jednym systemie.

Symetryczna konstrukcja przepływu ułatwia montaż, a współpraca z siłownikami automatycznymi umożliwia pełną integrację z nowoczesnymi systemami sterowania. Dzięki temu VRG230 stanowi rozwiązanie szczególnie cenione w instalacjach wyposażonych w pompy ciepła, kotły oraz układy hybrydowe.

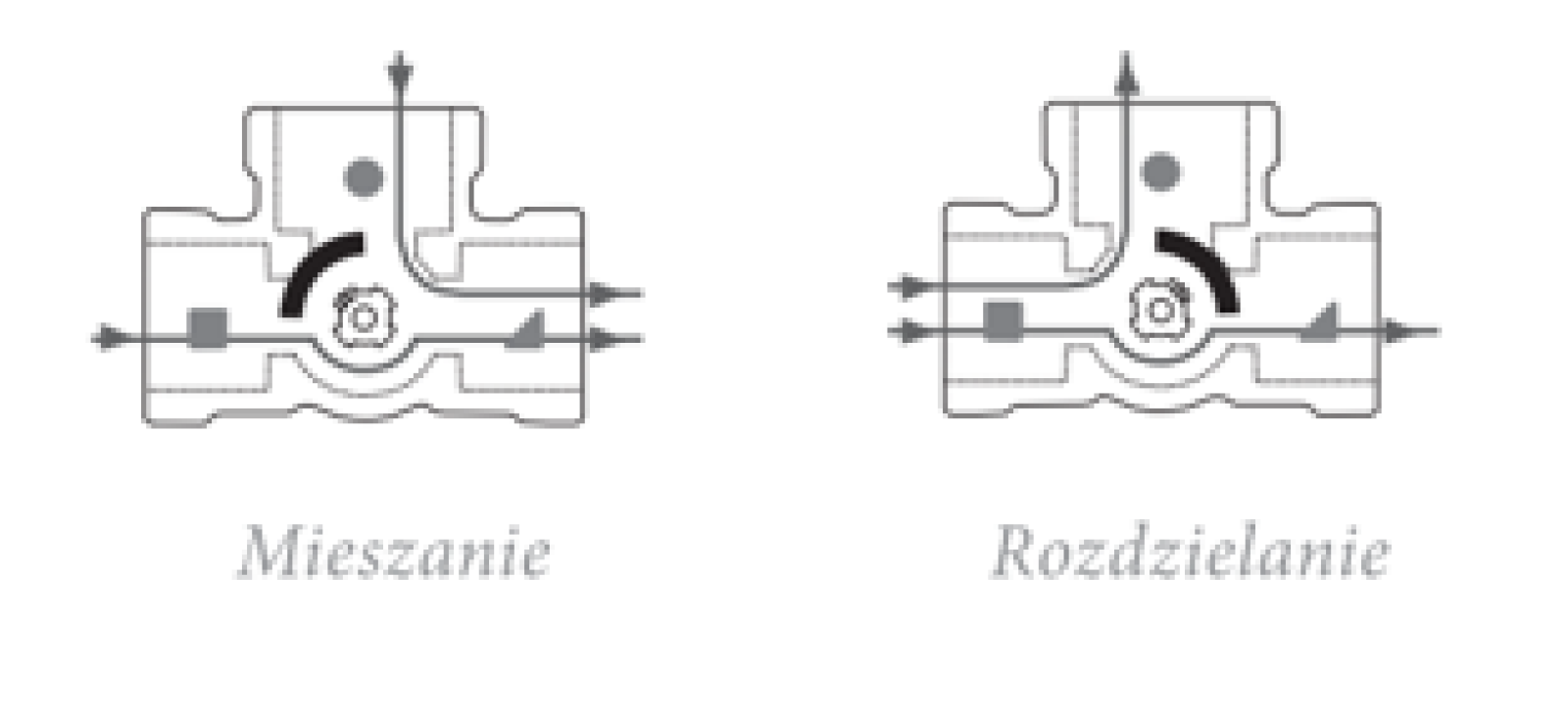

VRG230 – Zawory posiadają specjalne ukształtowanie elementów wewnętrznych i przeznaczone są do pracy jako zawory przełączające. Można je montować zarówno w pozycji „Rozdzielanie ” jak i „Mieszanie”

VRG330 – odpowiedź na potrzeby instalacji o dużych przepływach

W większych obiektach mieszkalnych, komercyjnych i przemysłowych standardowe zawory mieszające mogą okazać się niewystarczające ze względu na wymagane przepływy. Z myślą o takich aplikacjach opracowano serię VRG330.

Zawory te łączą funkcję mieszania i przełączania, zachowując jednocześnie wysokie wartości współczynnika przepływu Kvs na wskazanych króccach (oznaczone symbolami geometrycznymi).

Dzięki specjalnej konstrukcji mogą obsługiwać znacznie większe ilości medium niż standardowe zawory mieszające, co czyni je odpowiednim rozwiązaniem dla rozbudowanych systemów grzewczych oraz instalacji wymagających wysokiej wydajności hydraulicznej.

Poradnik

Cenisz nasze porady? Możesz otrzymywać najnowsze w każdy czwartek!

Dołącz do naszej listy i odbierz darmowy magazyn ABC Budowania

Cenisz nasze porady? Możesz otrzymywać najnowsze w każdy czwartek!

Zapisz się

Dołącz do naszej listy i odbierz darmowy magazyn ABC Budowania

W praktyce oznacza to możliwość zastosowania jednego rozwiązania zarówno do regulacji temperatury czynnika, jak i do sterowania kierunkiem przepływu pomiędzy poszczególnymi odbiornikami ciepła. Co więcej możemy uzyskać dla tej samej średnicy większe wartości przepływu.

VRG140 – skuteczna ochrona kotłów na paliwo stałe

Osobną grupę stanowią zawory czterodrogowe VRG140, przeznaczone przede wszystkim do współpracy z kotłami na paliwo stałe. W tego typu instalacjach jednym z największych zagrożeń jest zbyt niska temperatura powrotu, która może prowadzić do kondensacji spalin, korozji niskotemperaturowej oraz skrócenia żywotności kotła.

Zawory VRG140 wykorzystują zasadę podwójnego mieszania. W efekcie jednocześnie regulowana jest temperatura zasilania instalacji oraz podnoszona temperatura wody powracającej do kotła. Takie rozwiązanie pozwala ograniczyć ryzyko korozji i zapewnić bardziej stabilne warunki pracy urządzenia grzewczego.

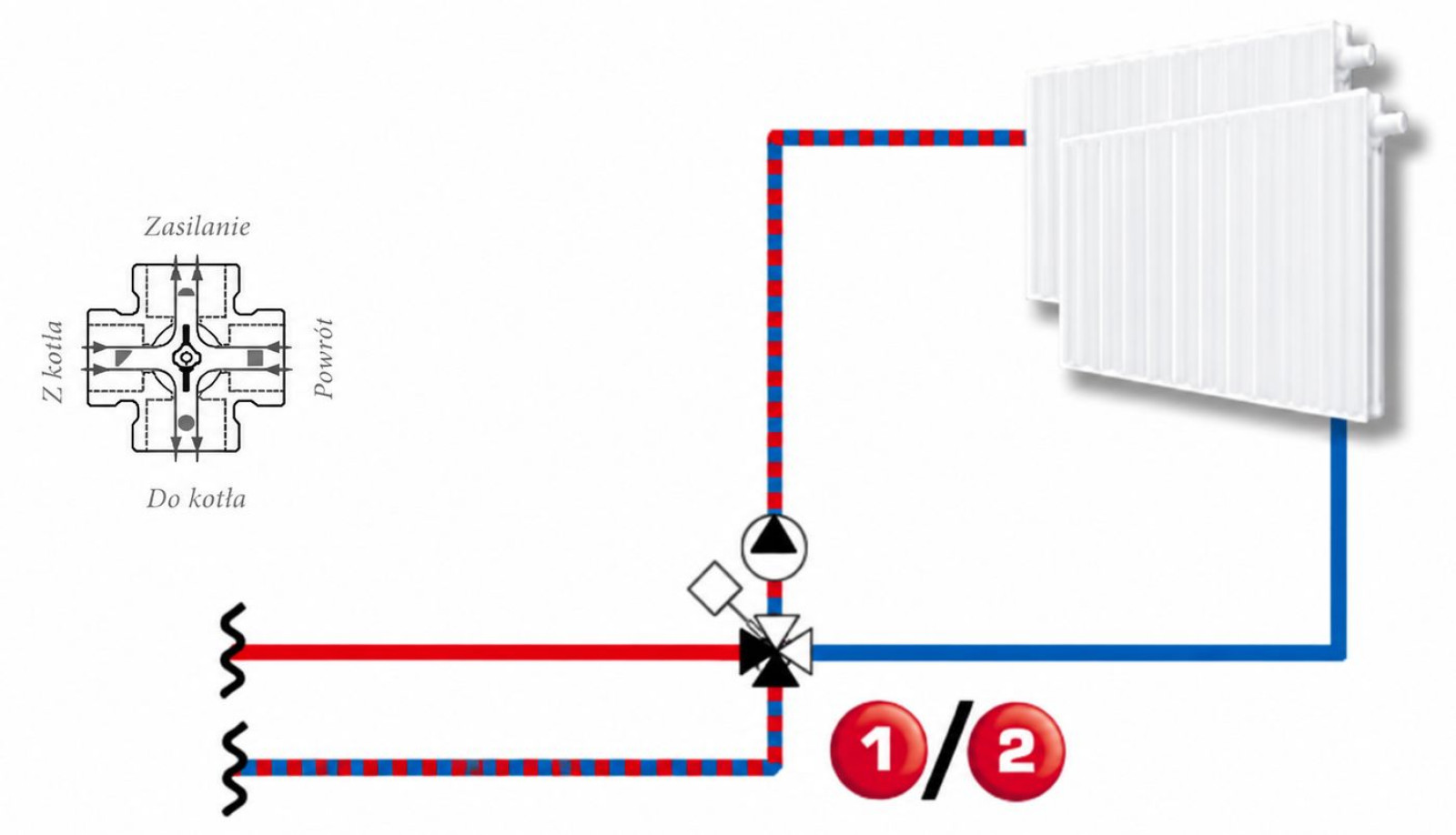

VRG140 – Zawory 4-drogowe serii VRG posiadają funkcję podwójnego mieszania tj. w efekcie mieszania wody z kotła z wodą powracającą z instalacji, powstają dwa strumienie wody zmieszanej – zasilający instalację grzewczą oraz powracający do kotła. Skutkuje to uzyskaniem wyższej temperatury wody powrotnej, redukując tym samym ryzyko korozji i zapewniając większą żywotność kotła.
