System grzewczo-chłodzący NIBE SPLIT do budynków nowych i modernizowanych, z ekologicznym czynnikiem R32

Zaawansowany system NIBE to kompletny, energooszczędny system grzewczo-chłodzący, który składa się z jednostki zewnętrznej NIBE AMS 20-6 pompy ciepła typu split oraz jednostki wewnętrznej NIBE SHB. Obie jednostki połączone są instalacją rurową wypełnioną nowej generacji ekologicznym czynnikiem chłodniczym R32. Kontrolę urządzeń zapewnia wbudowany sterownik NIBE SMO z kolorowym wyświetlaczem, który umożliwia podłączenie i kontrolę rekuperatora NIBE ERS, systemu chłodzenia, instalacji fotowoltaicznej NIBE PV i wielu innych funkcji.

Jednostka zewnętrzna NIBE AMS wraz z jednostką wewnętrzną SHB stanowią pompę ciepła NIBE SPLIT, która daje ogromne możliwości konfigurowania systemu grzewczego w budynkach nowych jak i modernizowanych. Może być stosowana m. in. do grzania, przygotowania c.w.u., a także chłodzenia budynków. W celu produkcji ciepłej wody użytkowej, urządzenie umożliwia elastyczną konfigurację systemu z zasobnikiem o wybranej pojemności, dobieranego do wielkości zapotrzebowania na ciepłą wodę użytkową. Kompaktowa konstrukcja i wymiary urządzenia ułatwiają montaż nawet w niewielkich pomieszczeniach, a wbudowane komponenty, zapewniają szybką instalację systemu, zmniejszając ryzyko popełnienia błędów, co sprawia, że jest to system do łatwego i szybkiego montażu na zasadzie Plug&Play. Jednostka SHB jest hydroboksem, w którym zawarta jest znaczna cześć instalacji hydraulicznej, co powoduje, że czas pracy nad instalacją jest ograniczony do niezbędnego minimum.

Jednostka wewnętrzna NIBE SHB:

• kompletna jednostka wewnętrzna pompy ciepła typu split z wbudowanym sterownikiem, modułem elektrycznym (grzałką), zaworem trójdrogowym c.o.-c.w.u. i elektronicznie sterowaną pompą obiegową;
• możliwość elastycznej konfiguracji zasobnika c.w.u. o wybranej pojemności;
• dostosowana do współpracy z czynnikiem R32 (oraz R410);
• kompaktowe wymiary i łatwy montaż urządzenia;
• wbudowane gniazdo USB do aktualizacji oprogramowania;
• wbudowany elektryczny podgrzewacz pomocniczy o mocy 9 kW;
• wbudowany zawór przełączający c.o.–c.w.u.;
• elektronicznie sterowana pompa obiegowa optymalizująca pracę systemu i minimalizująca zużycie energii;
• wbudowane naczynie przeponowe;
• obsługa systemów chłodniczych (min. temp. zasilania +7°C).

Cechy i funkcjonalności sterownika NIBE SMO, wbudowanego w jednostkę NIBE SHB:

• możliwość sterowania przez Internet;
• możliwość rozbudowy do 8 obiegów grzewczych;
• współpraca z systemem rekuperacji NIBE ERS oraz instalacja fotowoltaiczną NIBE PV;
• obsługa dodatkowych funkcjonalności, jak np. ogrzewanie basenu, obsługa licznika energii NIBE EMK, sterowanie dodatkowymi źródłami ciepła, obsługa czujnika pokojowego;
• automatyczna funkcja zwalczania bakterii Legionella;
• możliwość współpracy z systemem chłodzenia 2-rurowym lub 4-rurowym.

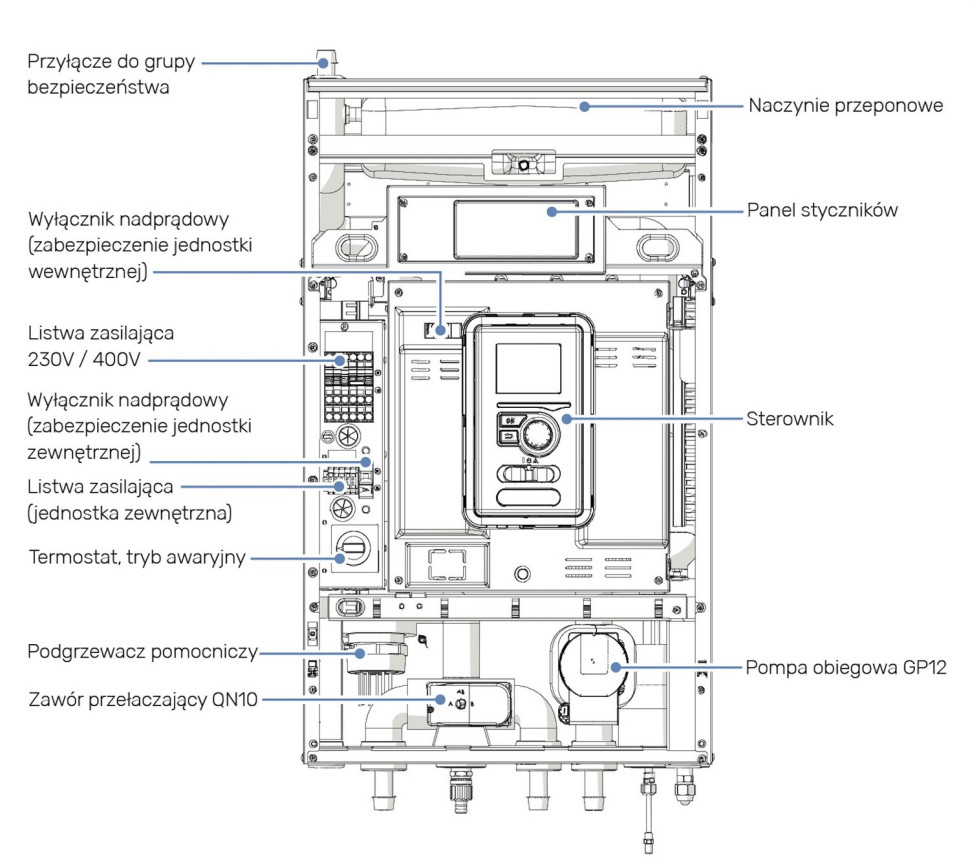

Schemat budowy jednostki wewnętrznej NIBE SHB

Jednostka zewnętrzna NIBE AMS 20-6:

• pracuje na ekologicznym czynniku chłodniczym R32;
• dostępne modele: 6, 10;
• SCOP do 5,08 (klimat umiarkowany, 35°C);
• poziom mocy akustycznej od 53 dB (A) zgodnie z EN 12102;
• temperatura zasilania c.o. do 58°C;
• wbudowana funkcja chłodzenia aktywnego.

Źródło: www.nibe.pl
