Konsola Eco-Fix TK

Konsola Eco-Fix TK

114.00 zł
Cena za konsolę Eco-Fix TK 160 mm + dodatki montażowe
Stahlton Polska
Stahlton Polska
71 317 79 22
biuro@stahlton.pl
https://www.stahlton.pl/
Stahlton Polska

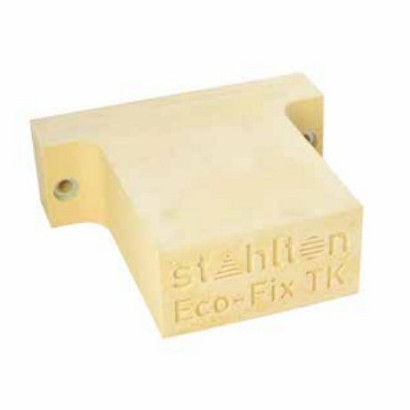

Konsola TK wykonana jest z twardej pianki poliuretanowej PUR o gęstości φ = 450 kg/m3 oraz współczynniku przewodzenia ciepła ‰λ = 0,080 W/m*K. Konsola TK umożliwia montaż w elewacji ciężkich elementów zewnętrznych o ciężarze do 100 kg takich jak poręcze, markizy pionowe, ciężkie szyldy i lampy, okiennice przesuwne itp. Zaletą produktu jest jego duża wytrzymałość przy relatywnie małych wymiarach samej konsoli, co umożliwia montaż ciężkich elementów o dużych gabarytach z wieloma punktami mocowania.

Powierzchnią roboczą konsoli TK jest dostępna od czoła płaszczyzna o wymiarach 70 x 140 mm*, do której mogą być mocowane takie elementy jak zawiasy okiennic, prowadnice rolet przesuwnych z zawieszeniem górnym, poręcze, itp. Z boku konsoli dostępna jest powierzchnia o wymiarach D x 140mm **, w której może być mocowana np. barierka.

* należy uwzględnić minimalne odstępy śruby ≥ 20 mm od krawędzi elementu
** D odpowiada grubości ocieplenia budynku Konsola TK posiada dwa otwory na dyble ramowe lub iniekcyjne pręty gwintowane.

W otworach osadzone są stalowe podkładki gwarantujące stabilne połączenie konsoli TK ze ścianą po dokręceniu elementów łącznikowych. Grubość konsoli D dostępna jest w wymiarach 80-400 mm w odstępach co 20 mm i odpowiada grubości warstwy ocieplenia.

Konsola TK przenosi następujące obciążenia:

  • ciężar elementu zewnętrznego: do 100 kg
  • wyrywanie i nacisk centryczny: do 160 kg
  • moment obrotowy: 0,14 kNm

Sposób montażu konsoli Eco-Fix TK

W zależności od przeznaczenia*, konsola TK przytwierdzana jest do ściany za pomocą prętów gwintowanych na zaprawie iniekcyjnej lub dybli ramowych, oferowanych wraz z konsolą. Elementy zewnętrzne mocuje się w konsoli za pomocą śrub metrycznych wkręcanych do osadzonej wcześniej mufy z gwintem wewnętrznym.

Szczegółowe instrukcje montażowe

Ceny wybranych odmian konsoli Eco-Fix TK:

  • konsola Eco-Fix TK 160 mm – 114 zł brutto/sztuka (w cenie 2 dyble ramowe FUR Ø10 mm, L=115 mm, 1 mufa Ø16 mm, L=30 mm do śrub metrycznych M8)
  • konsola Eco-Fix TK 200 mm – 121 zł brutto/sztuka (w cenie 2 dyble ramowe FUR Ø10 mm, L=115 mm, 1 mufa Ø16 mm, L=30 mm do śrub metrycznych M8)
  • konsola Eco-Fix TK 300 mm – 135 zł brutto/sztuka (w cenie 2 dyble ramowe FUR Ø10 mm, L=115 mm, 1 mufa Ø16 mm, L=30 mm do śrub metrycznych M8)
